Als führender Anbieter ist Keeya stolz darauf, mit seinen XL-21-Niederspannungsverteilungs- und Steuerschränken außergewöhnliche Lösungen für die Stromverteilung anzubieten. Keeya ist für sein Engagement für hohe Qualität bekannt und stellt sicher, dass jeder Schrank strengen Standards entspricht und eine zuverlässige und effiziente Steuerung von Niederspannungssystemen ermöglicht. Mit einem Fokus auf Präzisionstechnik sind die Produkte von Keeya ein Beweis für ihr Engagement für Spitzenleistungen im Bereich der Elektroverteilung und machen sie zu einer vertrauenswürdigen Wahl für diejenigen, die erstklassige Lösungen für ihre Schaltschrankanforderungen suchen.
Keeya ist als erstklassiger Lieferant anerkannt und zeichnet sich durch die Lieferung hochwertiger XL-21-Niederspannungsverteilungs- und Steuerschränke aus, die eine beispiellose Präzision und Zuverlässigkeit in Stromverteilungssystemen gewährleisten.

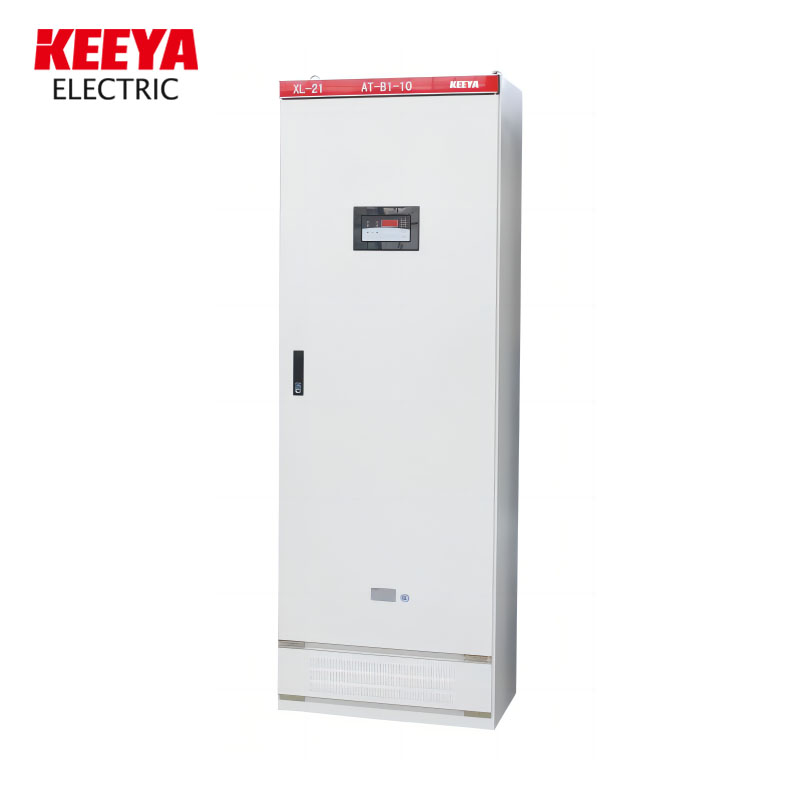

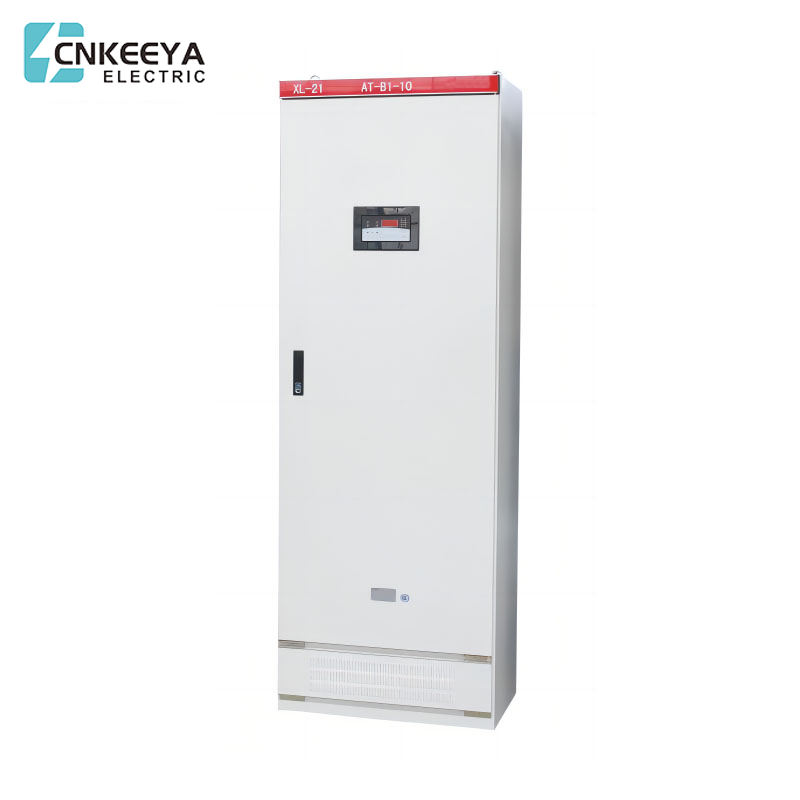

Die neue Powerbox XL-21 wird häufig in Kraftwerken sowie Industrie- und Bergbauunternehmen eingesetzt. Es wird für die Strom- oder Lichtverteilung in Dreiphasen-Wechselstrom unter 500 V mit dreiphasigem Dreileiter, dreiphasigem Vierleiter, dreiphasigem Fünfleiter usw. von Stromverteilungssystemen verwendet, z. B. für die Installation in Innenräumen an der Wand. Bedienung vor dem Bildschirm und Wartung vor dem Bildschirm; Der Kastenkörper ist eine vollständig geschlossene Struktur, die aus C-förmigen oder 8MF-förmigen Materialien zusammengesetzt ist. In der Box kommt ein neuartiger Lastdrehschalter zum Einsatz, der unter Last betrieben werden kann. Die Vordertür ist mit Spannungs- und Stromanzeigeinstrumenten sowie Signalleuchten, Tasten, Umschaltern und anderen Hauptkomponenten ausgestattet. Der Verteilerkasten verfügt über selbst entworfene neue Komponenten, eine kompakte Struktur, ein schönes Aussehen, eine bequeme Wartung und eine Vielzahl von Verkabelungslösungen, die der Benutzer auswählen kann. Es ist ein ideales Produkt, um die alte XL-21-Strombox zu ersetzen.
● Umgebungstemperatur: -5℃~+40℃, und die durchschnittliche Temperatur innerhalb von 24 Stunden überschreitet nicht +35℃.
● Höhe: nicht mehr als 2000 m.
● Relative Luftfeuchtigkeit: nicht mehr als 50 %, wenn die Umgebungstemperatur +40 ℃ beträgt; Bei niedrigeren Temperaturen kann eine höhere relative Luftfeuchtigkeit möglich sein (z. B. 90 % bei +20 °C), wobei die zulässigen Temperaturänderungen berücksichtigt werden. Es entsteht mäßige Kondensation.
● Bei der Installation des Geräts sollte die Neigung zur vertikalen Ebene 5° nicht überschreiten.
● Das Gerät sollte an einem Ort installiert werden, an dem es keinen starken Vibrationen, Stößen und Korrosion ausgesetzt ist.
Hinweis: Wenn Sie die oben genannten Bedingungen überschreiten, können Sie sich an unser Unternehmen wenden.
|
Seriennr. |
Name |
Einheit |
Wert |
|
1 |
Nennspannung des Hauptstromkreises |
V |
AC:380 |
|
2 |
Nennspannung des Hilfsstromkreises |
V |
AC:220.380 |
|
3 |
Nennfrequenz |
HZ |
50 |
|
4 |
Bemessungsisolationsspannung |
V |
660 |
|
5 |
Nennstrom |
A |
≤ 800A |
XL-21 Neue Powerbox-Serie
Überprüfen Sie nach dem Eintreffen des Produkts zunächst, ob die Verpackung intakt und unbeschädigt ist. Wenn Sie ein Problem feststellen, benachrichtigen Sie bitte die zuständige Abteilung, um die Ursache zu ermitteln. Produkte, die nicht sofort installiert werden, sollten gemäß den Bestimmungen an einem geeigneten Ort platziert werden normale Servicebedingungen.
● Der Basiskanalstahl und die Schrauben für die Produktinstallation werden vom Benutzer vorbereitet, und das Verbindungsloch zwischen dem Basiskanalstahl und dem Schrankkörper (siehe Abbildung 1)
● Führen Sie nach der Installation des Produkts Inspektionen und Tests durch, bevor Sie es in Betrieb nehmen
● Überprüfen Sie, ob sich der mehrschichtige Lackfilm vom Schrankkörper gelöst hat und ob der Schrank trocken und sauber ist.
● Ob das Ein- und Ausschalten der wichtigsten Elektrogeräte und Hilfskontakte zuverlässig und genau ist;
● Ob Auswahl und Verdrahtungsprinzip der Hauptkomponenten mit der schematischen Zeichnung übereinstimmen;
● Verwenden Sie ein 500-V-Megaohmmeter mit einem Isolationswert von mindestens 1M2. Achten Sie beim Messen darauf, die Verkabelung der elektronischen Komponenten zu trennen, die der Spannung nicht standhalten können.
● Vorsichtsmaßnahmen für den Gebrauch
Nach mehrmaligem Ein- und Ausschalten des Niederspannungs-Leistungsschalters kommt es zu einigen Verbrennungen der Hauptkontakte und zur Bildung von Kohlenstoffmaterialien, die den Kontaktwiderstand erhöhen. Der universelle Niederspannungs-Luftleistungsschalter sollte gemäß den Anforderungen seiner Betriebsanleitung regelmäßig gewartet und repariert werden.
| A | B | C | D | H |
| 800 (600) optional | 500 (400) optional | 650(450) | 450(350) | 1800 (1600) optional |
● Alle Modelle des Produkts (einschließlich der Hauptstromkreislösungsnummer und der Hilfsstromkreisplannummer).
● Das Hauptstromkreissystemdiagramm, das Schranklayoutdiagramm.
● Das elektrische Schaltbild des Hilfsstromkreises.
● Liste der Komponenten für den Schrank (Hauptbusspezifikationen).
● Die Farbe des Schranks (falls nicht erforderlich, wird er in Beigegrau geliefert) und die Größe des Schranks. Sonstige besondere Anforderungen, die nicht mit den normalen Betriebsbedingungen des Produkts vereinbar sind.
