GCS Niederspannungs-Ausfahrschaltanlage

Im Bereich der Stromverteilung übernimmt das in China ansässige Unternehmen Keeya mit seiner ausfahrbaren Niederspannungsschaltanlage GCS die Führung und bietet maßgeschneiderte und langlebige Lösungen. Keeyas Engagement für die Erfüllung spezifischer Kundenbedürfnisse zeigt sich im maßgeschneiderten Design der GCS-Serie, das die Kompatibilität mit unterschiedlichen Anforderungen gewährleistet. Diese Schaltanlagenlösungen sind für ihre robuste Konstruktion und Langlebigkeit bekannt und erhöhen die Zuverlässigkeit von Niederspannungssystemen.

Modell: GCS

Anfrage absenden

Produktbeschreibung

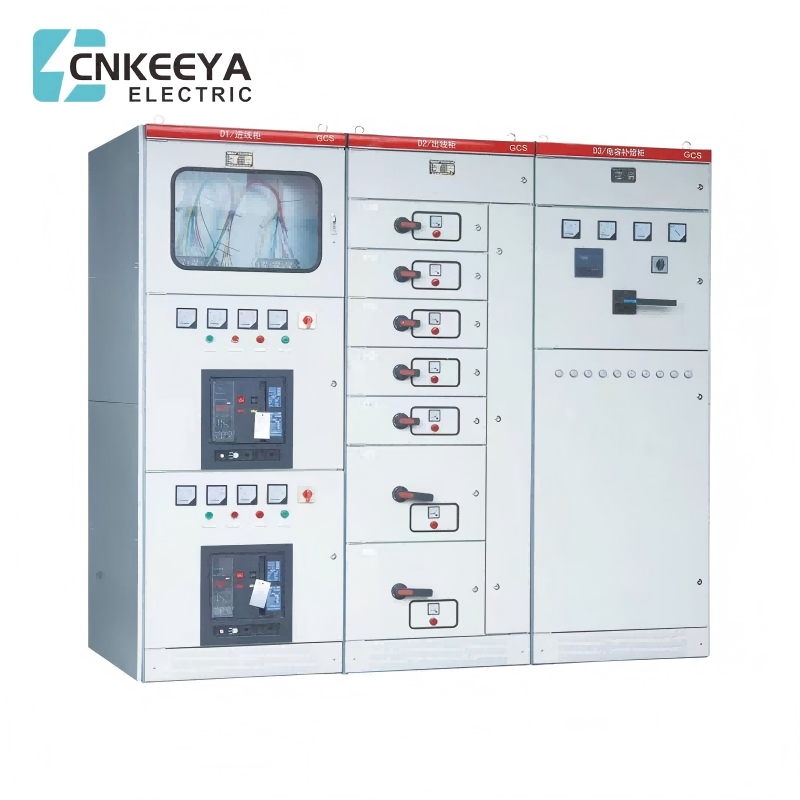

GCS-Niederspannungs-Ausfahrschaltanlage

Keeya, ein renommierter Hersteller und vertrauenswürdiger Lieferant, ist stolz auf die Herstellung hochmoderner GCS-Niederspannungs-Einschubschaltanlagen. Mit einem Engagement für Innovation und Präzisionstechnik zeichnet sich unser Werk durch die Herstellung dieser fortschrittlichen Schaltanlagenlösungen aus, die den sich wandelnden Anforderungen verschiedener Branchen gerecht werden. Als engagierter Lieferant legt Keeya Wert auf Qualität und die Einhaltung von Industriestandards und bietet hochmoderne GCS-Schaltanlagen, die eine effiziente Stromverteilung und -steuerung gewährleisten. Mit unserer neuen Produktlinie GCS Niederspannungs-Ausfahrschaltanlagen setzt Keeya weiterhin Maßstäbe für Zuverlässigkeit, Sicherheit und moderne Technologie. Wählen Sie Keeya als Ihren Lieferanten für die neuesten Schaltanlagenlösungen und erleben Sie die Zukunft zuverlässiger und fortschrittlicher elektrischer Verteilungssysteme.

Hauptanwendung

Das GCS-Gerät eignet sich für Stromverteilungssysteme in der Kraftwerks-, Erdöl-, Chemie-, Metallurgie-, Textil-, Hochhaus- und anderen Industrie. Es handelt sich um einen dreiphasigen Niederspannungs-Verteilersatz mit 50 (60) Hz Wechselstrom und einer Nennbetriebsspannung von 380 V (400 V) (600 V) und einem Nennstrom

Bei dieser ausfahrbaren Niederspannungsschaltanlage der Serie handelt es sich um einen kombinierten Schranktyp, der werkseitig (FBA) mit Standardmodulen zusammengebaut wird.

Diese ausfahrbare Niederspannungsschaltanlage der Serie eignet sich für Kraftwerke, Umspannwerke, petrochemische Industrie, Metallurgie, Stahlwalzen, Transport, Energie, Leichtindustrie, Textil- und andere Industrieunternehmen sowie Wohngebiete, Hochhäuser und andere Orte und wird für verwendet Umwandlung elektrischer Energie, Verteilung und Steuerung des Stromnetzes eines Wechselstromnetzes mit 50–60 Hz und einer Nennbetriebsspannung von 660 V und darunter.

Das Gerät entspricht GB 7251.1 Niederspannungs-Schaltgeräte- und Steuergerätebaugruppen – Teil 1: Typgeprüfte und teilweise typgeprüfte Baugruppen sowie nationalen Fachnormen und der internationalen Norm IEC 439-1.

Leistungsindex

Das Design des Geräts entspricht den folgenden Standards:

● IEC439-1 Niederspannungs-Schaltgeräte- und Steuergerätebaugruppen – Teil 1: Typgeprüfte und teilweise typgeprüfte Baugruppen

● GB 7251 Niederspannungs-Schaltgeräte- und Steuergerätebaugruppen – Teil 5 Baugruppen für die Energieverteilung in öffentlichen Netzen

● Niederspannungs-Einschubschaltanlage ZBK 36001

Grundlegender technischer Parameter

(V)Nennspannung des Hauptstromkreises		AC380(400), (660)
(V)Nennspannung des Hilfsstromkreises		AC220, 380(400); DC110, 220
(Hz)Nennfrequenz		50(60)
(V)Nennisolationsspannung		660(1000)
(A)Nennstrom	Horizontaler Bus	≤4000
	(MCC)Vertikaler Bus	1000
(kA,1 s)Bewertet kurze Zeit standhalten Strom des Busses		50,80
(kA/0,1 s)Nennspitzenstrom des Busses		105.176
(V/1min)Leistung Frequenzprüfspannung	Hauptstromkreis	2500
	Hilfsstromkreis	1760
Bus	3-Phasen-4-Draht-System	A.B.C.PE.N
	3-Phasen-5-Draht-System	A.B.C.PE.N
Schutzlevel		P30.IP40

Gerätefunktion

● Verbessern Sie die Wärmekapazität des Adapters und reduzieren Sie den zusätzlichen Temperaturanstieg, der durch den Temperaturanstieg des Adapters an den Anschlüssen, Kabelprotokollen und Abstandshaltern verursacht wird, erheblich.

●Die Trennung zwischen Funktionseinheiten und Fächern ist klar und zuverlässig, und der Ausfall einer Einheit hat keinen Einfluss auf die Arbeit anderer Einheiten, sodass der Ausfall minimiert wird.

● Die horizontale Anordnung der Sammelschiene sorgt dafür, dass das Gerät eine gute dynamische und thermische Stabilität aufweist und den Auswirkungen eines Kurzschlussstroms von 80/176 kA standhält.

● Die Anzahl der Schaltkreise in einer einzelnen MCC-Schaltanlage beträgt bis zu 22, wodurch die Anforderungen großer Einzelanlagen zur Energieerzeugung, petrochemischer Systeme und anderer Industriezweige an automatisierte Motorgruppen vollständig berücksichtigt werden.

● Die Verbindung zwischen dem Gerät und dem externen Kabel wird im Kabelfach hergestellt und die Kabel können nach oben und unten eingeführt und herausgeführt werden. Der Stromwandler ist im Kabelfach installiert, um Installation und Wartung zu erleichtern.

● Das gleiche Stromverteilungssystem kann den Kurzschlussstrom durch die Anpassung von Strombegrenzungsdrosseln begrenzen, die Busspannung auf einem bestimmten Wert stabilisieren und die Anforderungen an die Kurzschlussfestigkeit der Komponenten teilweise reduzieren.

●Die Schubladeneinheit verfügt über eine ausreichende Anzahl sekundärer Anschlüsse (32 Paare für 1 Einheit und mehr, 20 Paare für 1/2 Einheit), die den Anforderungen der Anzahl der Computerschnittstellen und automatischen Steuerkreise gerecht werden können.

Hilfsstromkreis

Die Auslegung des Hilfsschaltplans richtet sich nach den „Technischen Regeln für die Auslegung der Hilfsenergie für thermische Kraftwerke“ und anderen relevanten technischen Auslegungsvorschriften. Sie gilt für das Niederspannungsnetz von Kraftwerken und Umspannwerken sowie für die Niederspannungsnetze. Spannungsverteilungssysteme in Fabriken, Bergbauunternehmen und Hochhäusern. Die Hilfsstromkreislösung ist entsprechend den Hauptstromkreislösungen konzipiert und umfasst die Funktionseinheiten Stromversorgungskabel, Einspeisung (PC) und Motoreinspeisung (MCC) zur Betriebssteuerung.

Installationsdiagramm

Universeller Schrankcode	A	B	C	D	Notiz
GCS-TG1010-4	1000	1000	850	956	Verbindungsschrank
GCS-TG0810-4	800	1000	650	956	Empfang Kabinett
GCS-TG0808-4	800	800	650	756	Empfang Kabinett
GCS-TG0608-4	600	800	450	756	Empfang Kabinett

BILD 2 Installationsdiagramm des PC-Schranks

Universeller Schrankcode	A	B	C	D	E	FxG
GCS-TG1010-2	1000	1000	850	956	1000	400×400
GCS-TG0810-2	800	1000	650	956	800	200×400
GCS-TG1008-2	1000	800	850	756	1000	400×400
GCS-TG0808-2	800	800	650	756	800	200×400
