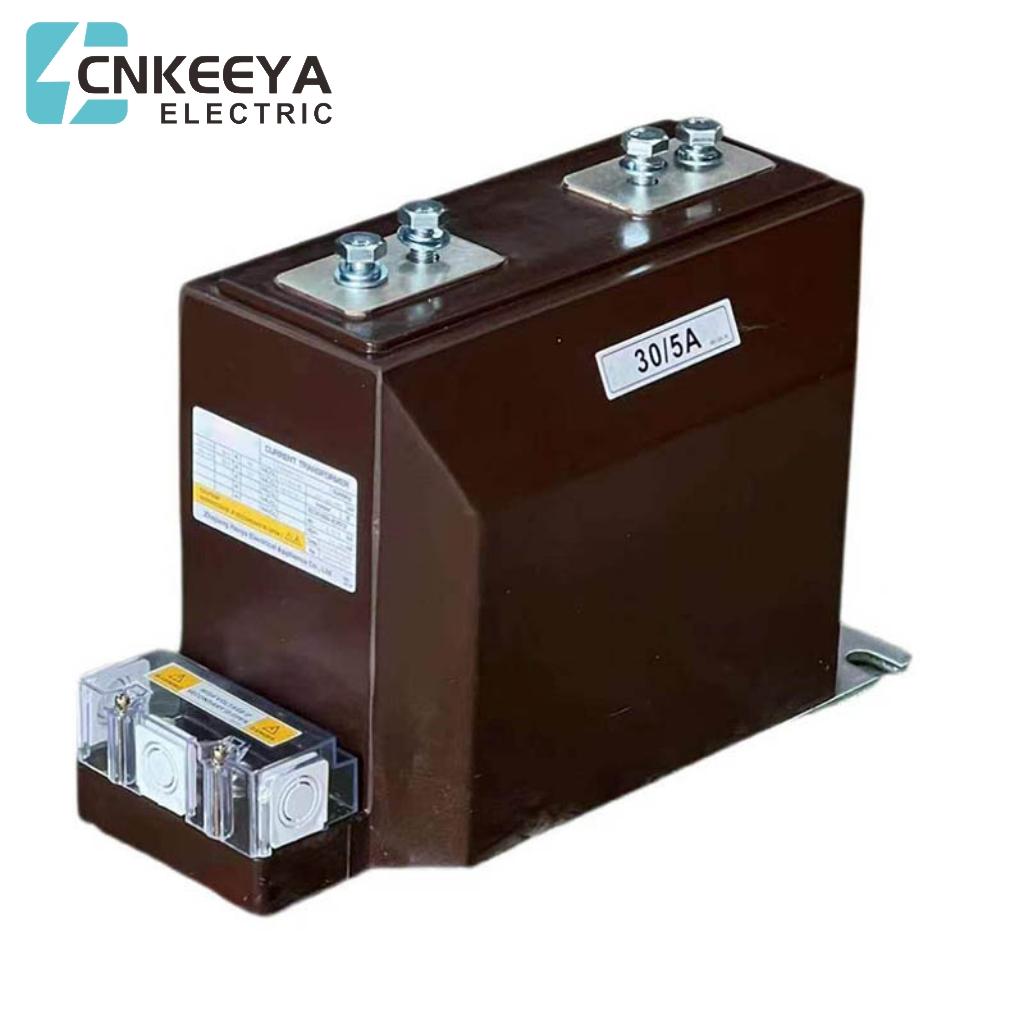

Der Stromwandler LZZBJ9-12 ist ein gegossener 10-kV-12-kV-Stromwandler, der zum Säulen-Trockenstromwandler gehört. Es ist für die Innenaufstellung geeignet und kann als Mess- und Messstromwandler eingesetzt werden. Auf dieser Webseite werden hauptsächlich das Übersetzungsverhältnis, der Schaltplan, die Parameter, die Vergrößerung und die Modellbedeutung des Stromwandlers LZZBJ9-12 vorgestellt. Das aktuelle Verhältnis (Transformationsverhältnis) beträgt: 5-50/5, 1; 75-200/5, 1; 300-600/5, 1; 800-2500/5, 1; Genauigkeitsstufe: 0,2 (S), 0,5, 10P15; Die Arbeitsspannung beträgt 12 kV;
Der Stromwandler LZZBJ9-12 ist ein säulenförmiges, mit Epoxidharz vergossenes, isoliertes Vollzustandsprodukt für den Innenbereich, das für die Strom- und Energiemessung und den Relaisschutz in Mittelschaltanlagen oder anderen Arten von Schaltanlagen in Stromsystemen mit einer Nennfrequenz von 50 Hz und einer Nennspannung von 10 kV geeignet ist und unten. Bei diesem Stromwandlertyp handelt es sich um eine vollständig geschlossene, mit Epoxidharz vergossene Säulenstruktur, die beständig gegen Verschmutzung und Feuchtigkeit ist. Ziehen Sie die Schraube bei der Montage einmal fest, um einen zuverlässigen Kontakt zu gewährleisten.
Wie jeder Transformator verfügt auch ein Stromtransformator über eine Primärwicklung, einen Kern und eine Sekundärwicklung, obwohl einige Transformatoren (einschließlich Stromtransformatoren) einen Luftkern verwenden. Im Prinzip besteht der einzige Unterschied zwischen Stromwandlern und Spannungswandlern (normaler Typ) darin, dass ersterer von einem „konstanten“ Strom gespeist wird, während letzterer von einer „konstanten“ Spannung gespeist wird, wobei „konstant“ eine strenge schaltungstheoretische Bedeutung hat .
Die Verdrahtungsmethode des Stromwandlers richtet sich nach den Betriebsanforderungen der Last, an die er angeschlossen ist. Die am häufigsten verwendeten Verdrahtungsmethoden sind Einphasen-, Dreiphasen-Stern- und unvollständige Sternverdrahtung.
Erster Buchstabe: L – Stromwandler
Zweiter Buchstabe: A – Wall Through Style; Z-Säulen-Typ; M - Sammelschienentyp; D – Single-Turn-Through-Typ; V-förmige Struktur; J-Null-Sequenz
Wird zur Erdungserkennung verwendet; W – Anti-Verschmutzung; Freiliegender Typ mit R-Wicklung
Dritter Buchstabe: Z – Epoxidharz-Gusstyp; C – Keramikisolierung; Q – Gasisolationsmedium; W – Dem Schutz von Mikrocomputern gewidmet
Vierter Buchstabe: B – mit Schutzstufe; C – Differentialschutz; D-D-Niveau; Q-verstärkter Typ; J-verstärktes ZG
Fünfte Ziffer: Spannungspegel, Produktseriennummer
