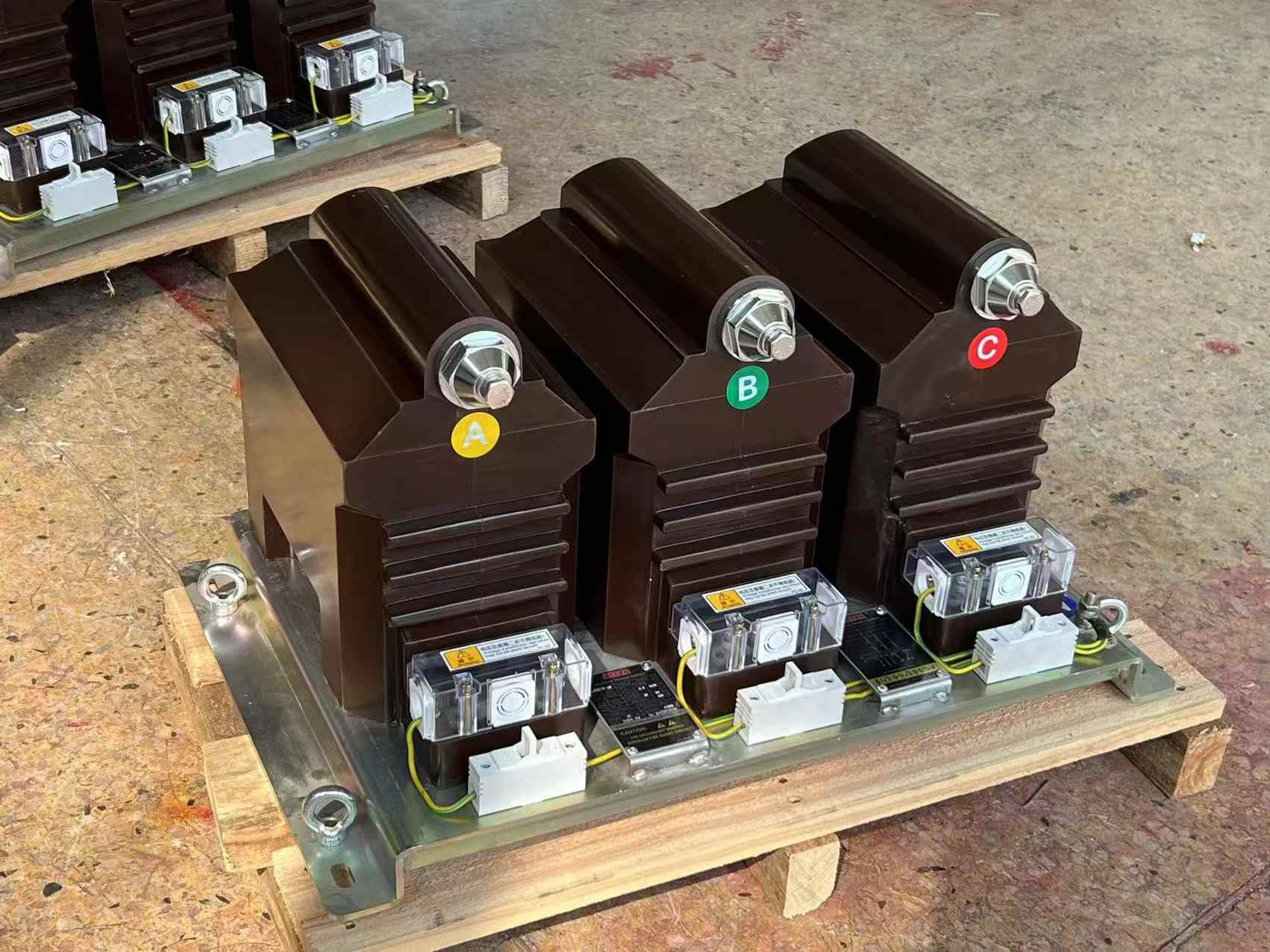

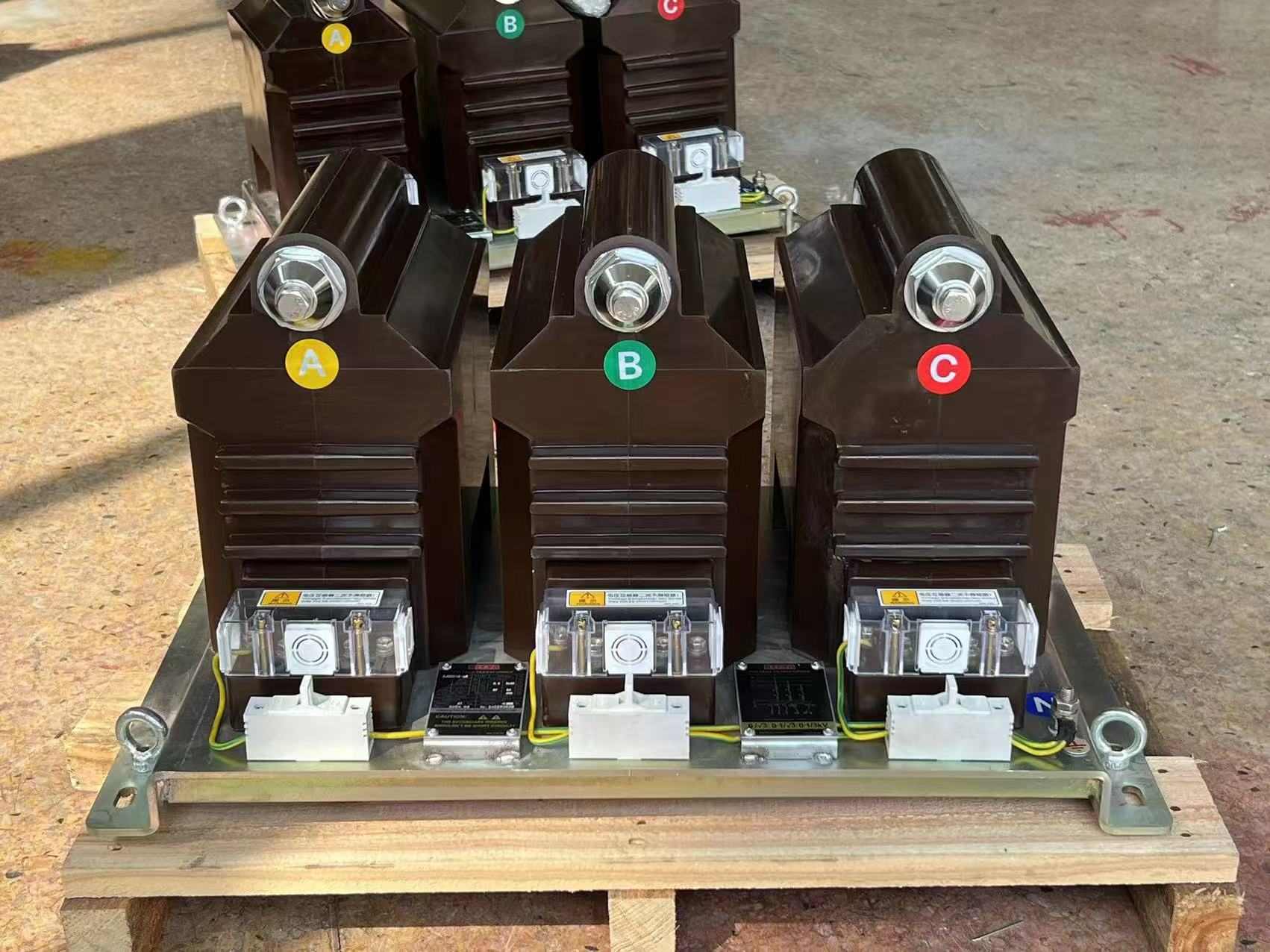

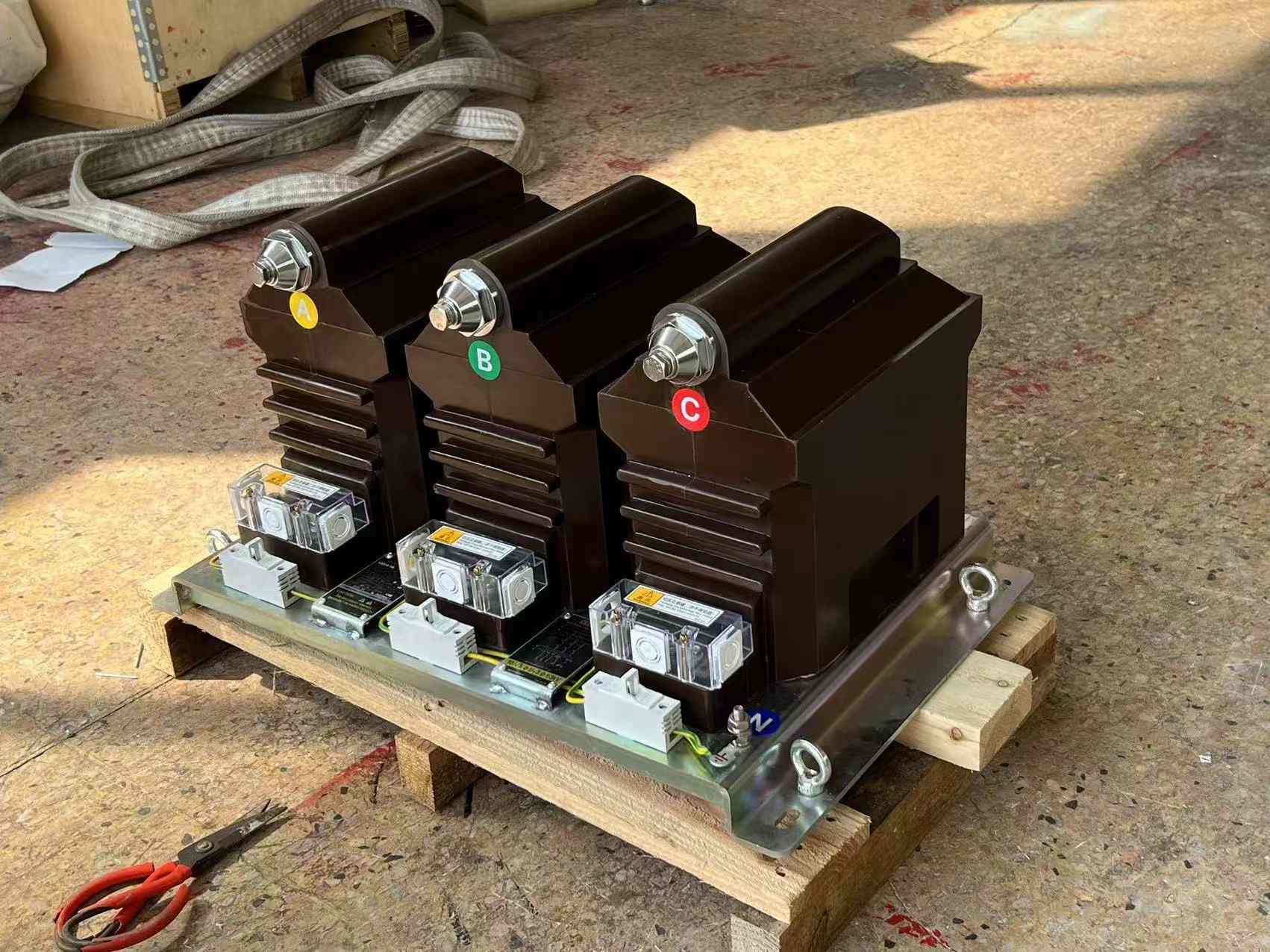

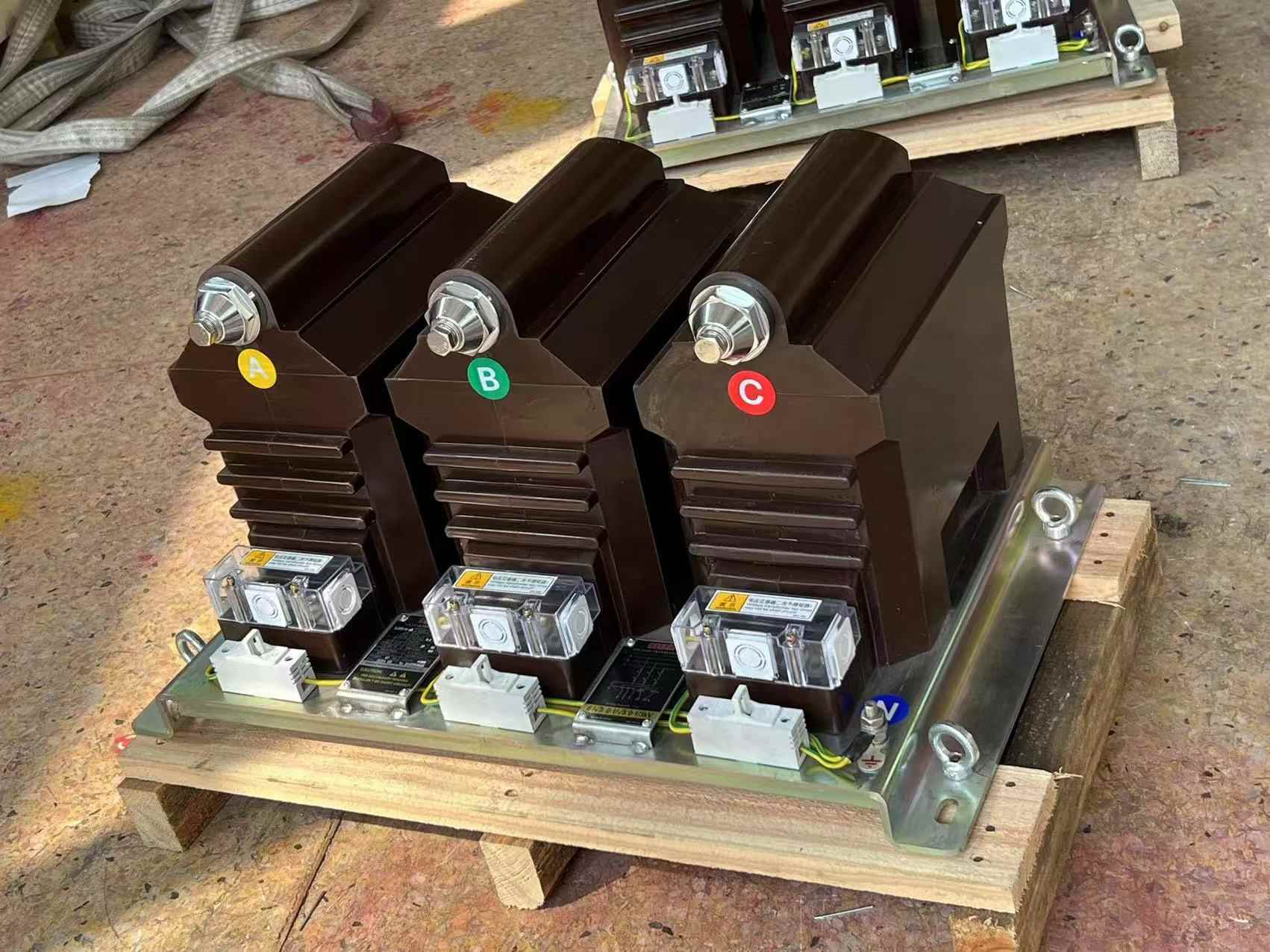

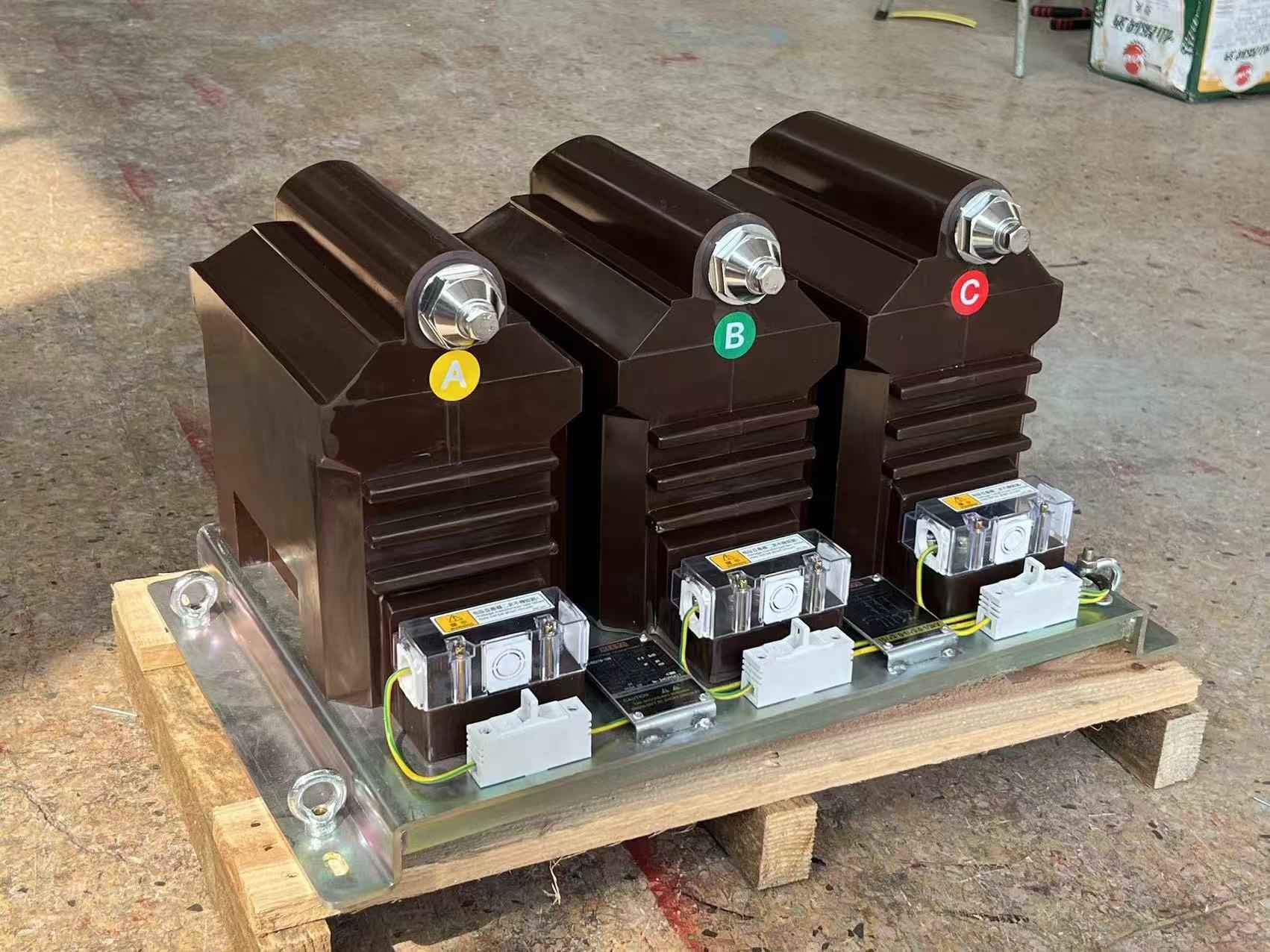

Spannungswandler

Ein Spannungswandler ist ein parallel geschalteter Messwandler. Ihr Konstruktionszweck besteht darin, die zu messende Versorgung mit vernachlässigbaren Lasten zu versorgen und über präzise Spannungsverhältnisse und Phasenbeziehungen zu verfügen, um eine präzise Sekundäranschlussmessung zu erreichen.

1. Produktstandard: GB1207-2006 Elektromagnetische Spannungswandler

2. Bewerteter Isolationsgrad: 7,2/32/60 kV

3. Nennfrequenz: 50 Hz oder 60 Hz

4. Oberflächenkriechstrecke des Produkts: Erfüllt den Verschmutzungsgrad der Klasse II;

5. Leistungsfaktor der Last: COS∮=08 (Verzögerung)

Das Spannungswandlermodell besteht aus folgenden Teilen, wobei Buchstaben und Symbole den Inhalt darstellen:

Erster Buchstabe: J – Spannungswandler;

Zweiter Buchstabe: D – einphasig; S - dreiphasig;

Der dritte Buchstabe: J – Ölimmersion; Z - Gießen;

Der vierte Buchstabe: Zahl – Spannungsniveau (KV).

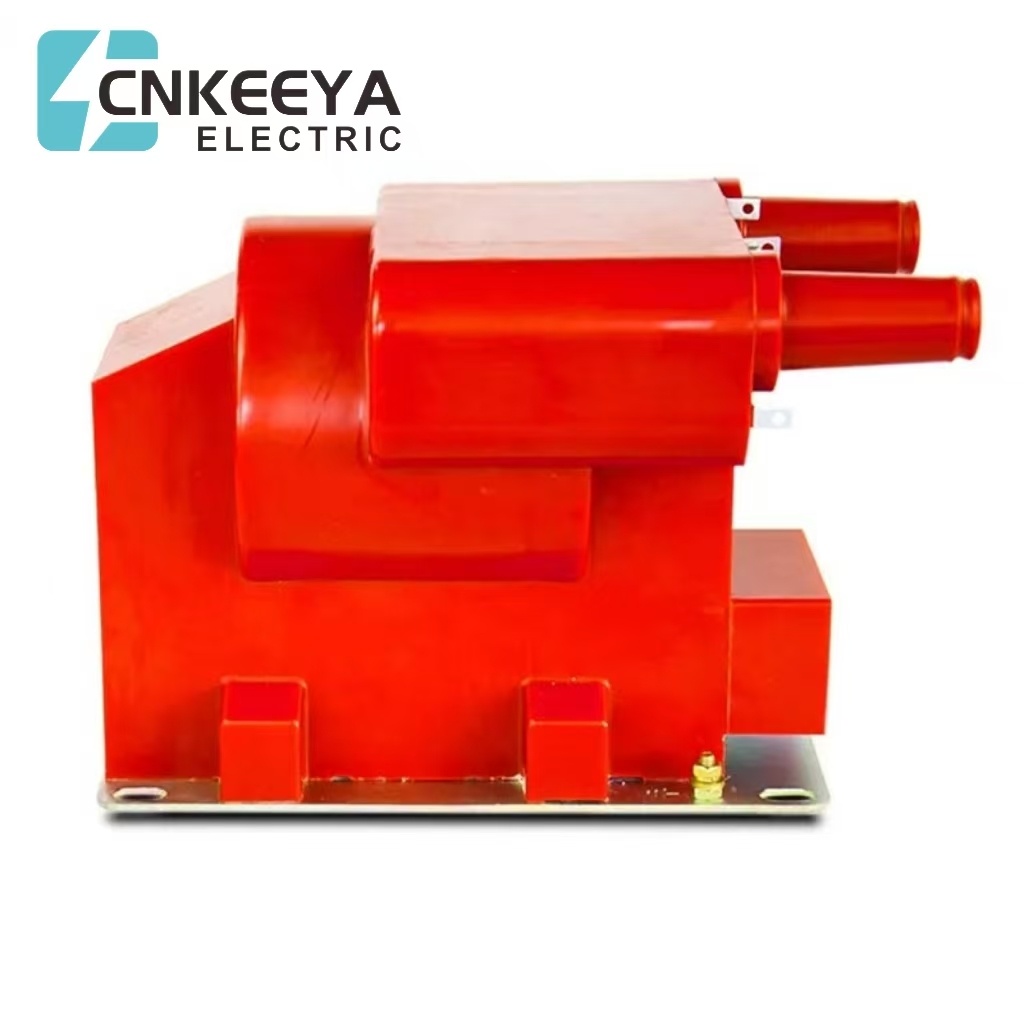

Beispielsweise stellt JDZX18-10R1 einen einphasigen Gussspannungstransformator mit einer Nennspannung von 10 kV dar.
