Vorgefertigte Unterstation

Keeya zeichnet sich als vertrauenswürdiger Lieferant im Bereich vorgefertigter Umspannwerke aus. Keeya ist bekannt für sein Engagement für Qualität und Innovation und bietet modernste Lösungen für die elektrische Infrastruktur. Das Fachwissen von Keeya stellt sicher, dass die vorgefertigten Umspannwerke die höchsten Standards erfüllen und eine robuste und zuverlässige Lösung für die Anforderungen der Stromverteilung bieten.

Modell: YB□-12/0.4

Anfrage absenden

Produktbeschreibung

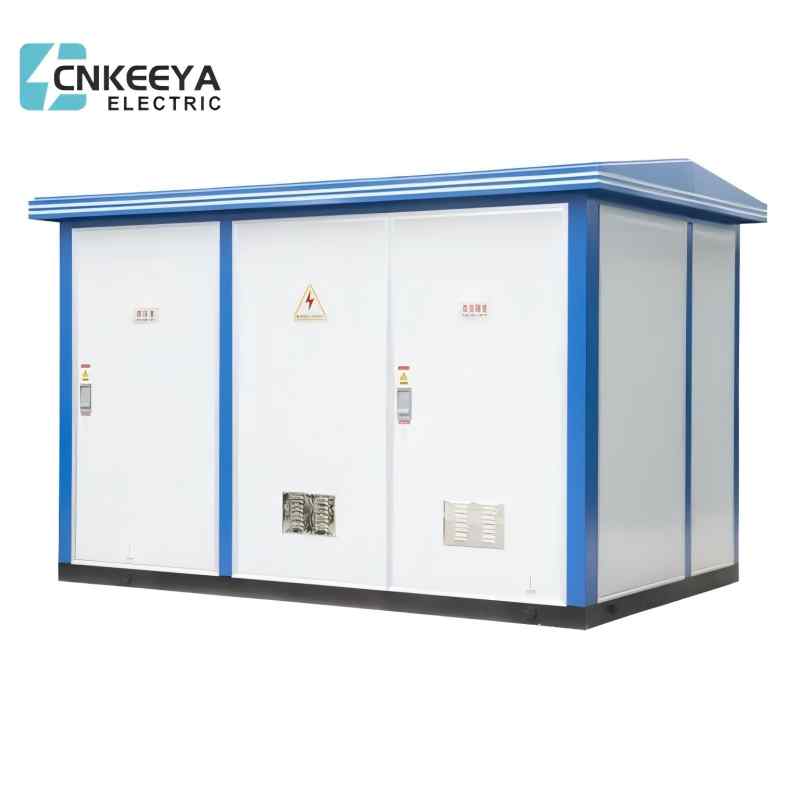

YB□-12/0,4 Vorgefertigte Box-Unterstation

Keeya ist ein renommierter Lieferant hochwertiger vorgefertigter Umspannwerke und bietet zuverlässige und effiziente Lösungen für verschiedene Anforderungen an die elektrische Infrastruktur. Dieses Produkt entspricht vollständig der Norm GB17467 „Vorgefertigte Hochspannungs- und Niederspannungs-Umspannwerke“. Es eignet sich für die städtische öffentliche Stromverteilung, die Stromverteilung von Straßenlaternen, Industrie- und Bergbauunternehmen, städtische Gebäude, Wohngebiete, Ölfelder, Docks, Hotels, Parks und Baustellen usw. Es kann einen Ringnetzwerk- oder Terminal-Stromversorgungsmodus realisieren.


YB□-12/0,4 Vorgefertigte Unterstation

Modell und Bedeutung


Servicezustand

● Höhe: ≤1000m;

● Umgebungstemperatur: -25°C~+40℃;

● Temperatur: Maximale monatliche Durchschnittstemperatur +30℃, maximale jährliche Durchschnittstemperatur +20℃; e Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %, Monatsdurchschnitt nicht mehr als 90 %;

● Stoßfestigkeitsgrad: Horizontalbeschleunigung 0,4 m/s², Vertikalbeschleunigung 0,15 m/s²;

● Der Installationsort hat keine schwerwiegenden Auswirkungen, keine ernsthafte Verschmutzung und chemische Korrosion, kein leitfähiges Staub- und Explosionsrisiko. Bitte verhandeln Sie mit unserem Unternehmen, um eine Lösung zu finden, wenn die Anforderungen der normalen Betriebsbedingungen nicht erfüllt werden.


Produktstrukturmerkmal

● Das Umspannwerk besteht aus einer Hochspannungskammer, einer Transformatorkammer und einer Niederspannungskammer. Es kann in 目-förmige oder 品-förmige Typen unterteilt werden

● Mit Terminal-, Ringnetzwerk- oder Dual-Stromversorgungsmodus; Es kann zu einer Einzel- oder Doppeltransformator-Stromversorgungslösung umgebaut werden;

● Öltransformator und Trockentransformator können ausgewählt werden;

● Der Kastenkörper ist mit ausreichend natürlichen Lüftungsöffnungen und Wärmeisolationsmaßnahmen ausgestattet, die den normalen Betrieb aller elektrischen Geräte gewährleisten können (bei Bedarf kann eine Zwangskühlung eingesetzt werden);

● Komplette „Pve-Präventions“-Funktion, bequeme Bedienung und Wartung, sicherer und zuverlässiger Betrieb.


YB□-12/0,4 Vorgefertigte Box-Unterstation

● Das Umspannwerk besteht aus einer Hochspannungskammer, einer Transformatorkammer und einer Niederspannungskammer. Es kann in 目-förmiger oder 品-förmiger Ausführung angeordnet werden. Mit Terminal-, Ringnetzwerk- oder Dual-Stromversorgungsmodus; Es kann zu einer Einzel- oder Doppeltransformator-Stromversorgungslösung umgebaut werden;

● Öltransformator und Trockentransformator können ausgewählt werden;

● Der Kofferaufbau ist mit ausreichend natürlichen Lüftungs- und Wärmedämmmaßnahmen ausgestattet, die den normalen Betrieb aller gewährleisten können elektrische Geräte (bei Bedarf kann eine Zwangskühlung verwendet werden);

● Komplette „Fünf-Präventions“-Funktion, bequeme Bedienung und Wartung, sicherer und zuverlässiger Betrieb;

● Das Gehäuse besteht aus Edelstahl, Aluminiumlegierung, kaltgewalztem Blech, farbigem Stahlverbundblech, Nichtmetall oder einer Kombination aus zwei. Es ist alterungsbeständig, feuerhemmend, korrosionsbeständig, wasserdicht, staubdicht und anpassungsfähig langfristige Nutzungsbedingungen im Freien. Kleine Größe, geringes Gewicht, schönes Aussehen und Umgebungskoordination;

● Wenn ein SF6-Lastschaltschrank verwendet wird, ist die Gesamtgröße des Kastens klein, was sich besser für den Gemeindebau und die Renovierung der Straßenlaternentechnik eignet;

● Die Hochspannungs-Ringleitungseinheit kann mit einem Netzwerkautomatisierungsterminal (RTU) ausgestattet werden, um die zuverlässige Erkennung von Kurzschlüssen und einphasigen Erdungsfehlern zu ermöglichen. Sie verfügt über eine „Vier-Fern“-Funktion, die für die automatische Aufrüstung des Verteilungsnetzes praktisch ist.


Technische Parameter


Artikel

Einheit

Parameter








HV-Einheit

Nennfrequenz

HZ

50

Nennspannung

KV

6

10

35

Max. Betriebsspannung

KV

6.9

11.5

40.5

Nennstrom

A

400、630

Strom übertragen

A

870

Leistung Frequenzfestigkeitsspannung

Phase-Erde, Phase-Phase/Trennung Distanz


KV


42/48

Blitz Stoßspannungsfestigkeit

Phase-Erde, Phase-Phase/Trennung Distanz


KV


75/85

Bewerteter Kurzschlussschutz

Strom (strombegrenzende Sicherung)


DER


31.5


Transformatoreinheit

Nennspannung

KV

6、10、35

Nennleistung

KVA

10-1250

Klopfbereich

%

±2×2,5%、±5%

Verbindungsgruppe


Yyn0、Dyn11

Impedanzspannung

%

4、4.5、6、8

LV-Einheit

Nennspannung

V

220, 380, 690, 800

Nennstrom des Hauptstromkreises

A

50-4000

Zweigstrom

A

5-800

Gehege

Schutzniveau (gemeinsames Produkt)


HV-Raum IP33; Transformatorraum IP23; LV-Raum IP33

Geräuschpegel

dB

≤50


YB□-12/0,4 Vorgefertigte Box-Unterstation

1. Dach

2. Verschluss

3. Externer Dosierkasten

4. Hebering

5. Kanalstahlchassis

6. Tür

7. Ziegel, Wandoberfläche aus Ziegelimitat

8. Betonfundament

9. Bodenentlüftung


Bestellanweisung

Benutzer müssen bei der Bestellung die folgenden Informationen angeben:

● Anforderungen an Modell, Kapazität, Menge, Farbe und Größe sowie Gehäuse Materialien; Modell, Leistung, Anschlussgruppe, Anzapfbereich und Impedanzanforderungen des Transformators;

● Primärverkabelungslösung für die Hoch- und Niederspannungsseite, Komponentenmodell, Spezifikationen und Anforderungen; Transformatoröl (Nr. 25, Nr. 45, Öl mit hohem Zündpunkt) Anforderungen an die NetzwerkkonPguration eines intelligenten Energiemanagementnetzwerks oder der Immobilienverwaltung für Umspannwerke;

● Anforderungen an die Serviceumgebung.
