Verbundschalter vom russischen Typ

Verbundschalter vom russischen Typ

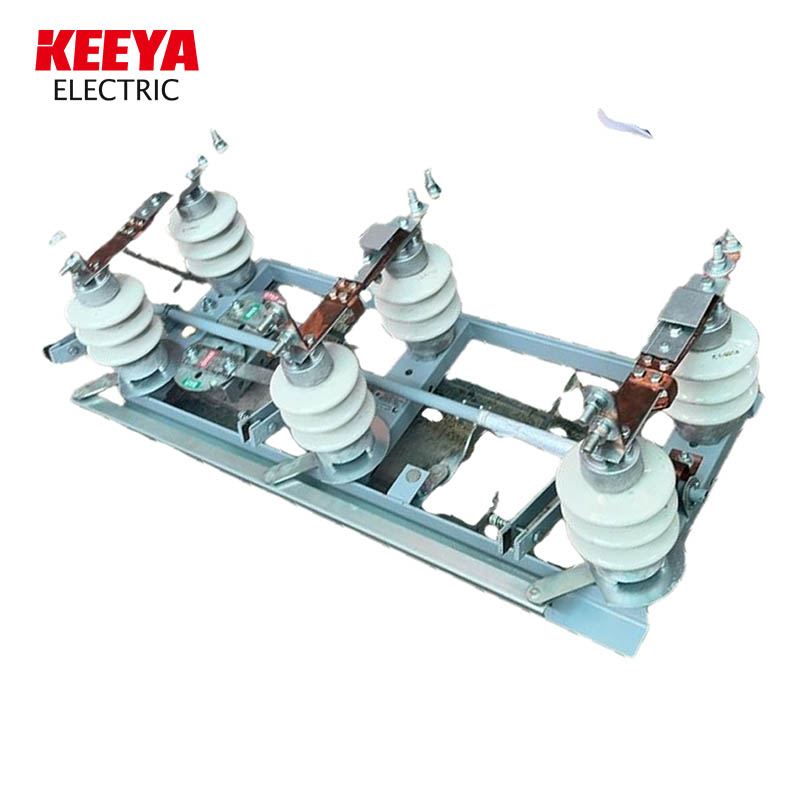

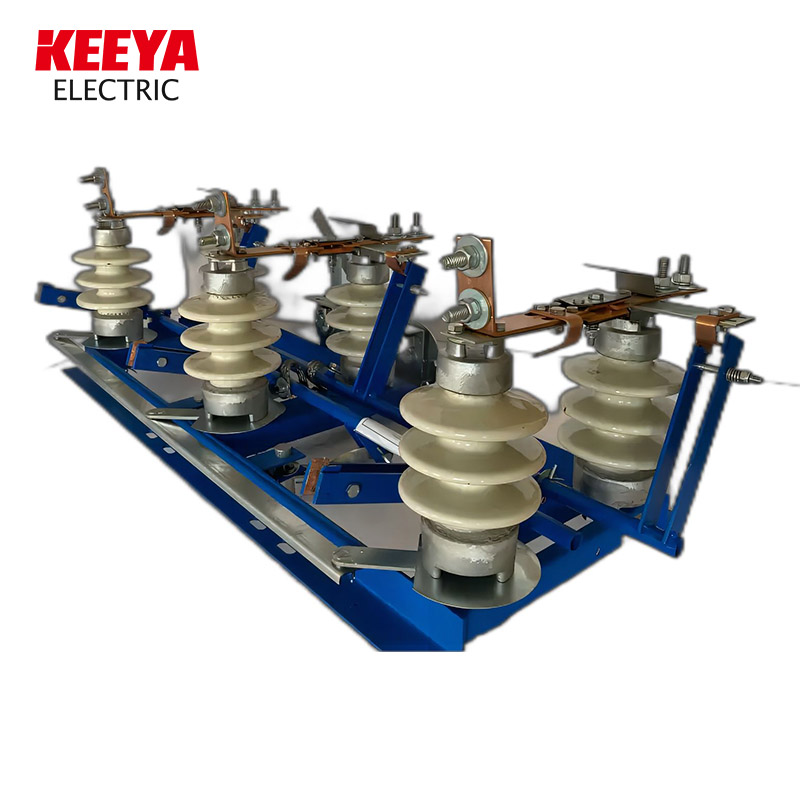

Der Trennschalter RLND-1-10 II / 400 UHL1 wird bei der Reparatur und Vorbeugung von Hochspannung eingesetzt

elektrische Netze oder elektrische Geräte mit einer Spannung von 10 kV, die eine sichere Entfernung von ermöglichen

Spannung aus zuvor stromlosen Verbraucherstromkreisen, während alle Verbraucherstromkreise abgeschaltet sind

wirksam geerdet sind.

Spezifikationen:

Nennspannung, kV ............................ 10

Die höchste Betriebsspannung, kV ................ 12

Nennstrom, A ........................................ 400

Wärmewiderstandsstrom, kA ...................... 10

Strom des elektrodynamischen Widerstands, kA ........ 25

Nach der aktuellen Fließzeit, da:

- für die Hauptmesser ...................................... 3

- zum Schleifen von Messern ................................... 1

Zulässige Belastung durch Leitungen in horizontaler Ebene unter Berücksichtigung

Einfluss von Wind und Eis, nicht mehr, N .......... 200

Kriechstrecke der Außenisolierung, cm ..... 30

MTBF, Zyklen, B-O ................... 1000

Gesamtabmessungen, mm ................................ 1115 x 485 x 370

Gewicht, kg, nicht mehr ............................................ 35

RLND-1-10 II / 400 ist unverzichtbar für:

- Ein- und Ausschalten der Spannung stromloser Abschnitte des Hochspannungsstromkreises;

- das Vorhandensein eines sichtbaren Fachs für elektrische Geräte, in dem Bedarf besteht

geschützte Ausrüstung oder Ausrüstungsreparatur;

- Ein- und Ausschalten des Leerlaufstroms für Zuckertransformatoren;

- Erdung stromloser Teile des Stromkreises über ortsfeste Erdungsleiter
