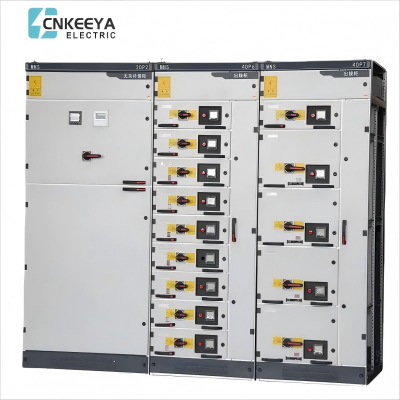

MNS Niederspannungs-Ausfahrschaltanlage

MNS Niederspannungs-Ausfahrschaltanlage

Die hochwertigen MNS-Niederspannungs-Einschubschaltanlagen von CNKEEYA sind für ihre robuste Konstruktion und dauerhafte Leistung bekannt und gewährleisten die Langlebigkeit und Zuverlässigkeit von Niederspannungsinstallationen. Der Schwerpunkt von CNKEEYA auf kundenspezifischer Anpassung unterstreicht seine Mission, maßgeschneiderte, langlebige Lösungen zu liefern, die den sich verändernden Anforderungen der Elektroindustrie gerecht werden.

Hauptanwendung

Bei dieser Serie ausziehbarer Niederspannungsschaltanlagen handelt es sich um einen Kombinationsschranktyp, der werkseitig aus Standardmodulen (FBA) zusammengebaut wird.

Diese Serie von ausfahrbaren Niederspannungsschaltanlagen eignet sich für Kraftwerke, Umspannwerke, Petrochemie, metallurgisches Stahlwalzen, Transportenergie, Leichtindustrie und Textilunternehmen, Wohnanlagen, Hochhäuser und andere Orte. Es wird zur Energieumwandlung, -verteilung und -steuerung von Stromverteilungsgeräten in Stromversorgungssystemen mit Wechselstrom von 50–60 Hz und einer Nennbetriebsspannung von 660 V Wechselstrom und darunter verwendet.

Dieses Gerät entspricht den nationalen Fachnormen GB7251.1 „Low Voltage Complete Switchgear“ und JB/T9961 „Low Voltage Withdrawable Complete Switchgear“ sowie den internationalen Fachnormen IEC439-1.

MNS Niederspannungs-Ausfahrschaltanlage

Bei dieser Serie von ausfahrbaren Niederspannungsschaltanlagen handelt es sich um eine Art kombinierten Schrank, der werkseitig (FBA) mit Standardmodulen zusammengebaut wird.

Diese Serie von ausfahrbaren Niederspannungsschaltanlagen eignet sich für Kraftwerke, Umspannwerke, petrochemische, metallurgische und Stahlwalzwerke, Transport-, Energie-, Leichtindustrie- und Textilunternehmen, Wohnviertel, Hochhäuser und andere Orte als Stromverteilungsausrüstung des Wechselstromnetzes mit 50–60 Hz und einer Nennbetriebsspannung von 660 V und darunter für die Stromumwandlung, -verteilung und -steuerung.

Die Installation entspricht GB 7251.1 Niederspannungs-Schaltgeräte- und Steuergeräte-Baugruppen – Teil 1: Typgeprüfte und teilweise typgeprüfte Baugruppen und JB/T 9961 Niederspannungs-Schaltgeräte- und Steuergeräte-Baugruppen sowie den internationalen Fachnormen IEC439-1.

Normaler Servicezustand

● Die Umgebungslufttemperatur darf nicht höher als +40℃ und nicht niedriger als -5℃ sein und die Durchschnittstemperatur darf innerhalb von 24 Stunden nicht höher als +35℃ sein. Atmosphärische Bedingungen: Die Luft ist sauber und die relative Luftfeuchtigkeit überschreitet 50 % bei einer Höchsttemperatur von +40 °C. Bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig, z. B. 90 % bei +20 °C, aber Temperaturschwankungen sollten berücksichtigt werden, da es gelegentlich zu Kondensation kommen kann.

● Höhe: nicht mehr als 2000 m.

● Das Gerät ist für Transport- und Lagerungsvorgänge bei Temperaturen von -25℃ bis +55℃ und bis zu +70℃ für einen kurzen Zeitraum (nicht länger als 24 Stunden) geeignet. Das Gerät sollte bei diesen begrenzten Temperaturen keine irreversiblen Schäden erleiden und unter normalen Bedingungen normal funktionieren können.

● Wenn die oben genannten Servicebedingungen nicht erfüllt werden können, muss dies durch Verhandlungen zwischen dem Benutzer und dem Hersteller geregelt werden. Wenn das Gerät auf Offshore-Ölbohrplattformen und Kernkraftwerken eingesetzt wird, muss eine separate technische Vereinbarung unterzeichnet werden.

Grundlegender technischer Parameter

MNS Niederspannungs-Ausfahrschaltanlage

Schutzstufe

Entspricht den Normen IEC 529 und D IN 40050

IP30: feste Protation für Größen größer als φ 2,5 mm

IP40: feste Protation für Größen größer als 1,0 mm φ

IP54: Schutz gegen Staub und Spritzer aus allen Richtungen

(Bitte wenden Sie sich bei der Bestellung der Schutzart IP54 an den Hersteller.)

Schaltschranktyp

1. Schaltschrank für die Stromverteilungszentrale (PC): Es können Leistungsschalter der Serien EMAX, MT, 3WN, AH und ME verwendet werden.

2.Motor-Control-Center-Schrank (MCC): Er besteht aus Schubladen unterschiedlicher Größe. Der Hauptschalter jedes Stromkreises verfügt über einen hochwertigen Leistungsschalter mit gebrochenem Kunststoffgehäuse oder einen rotierenden Lastschalter mit Sicherung. Schrank zur automatischen Leistungsfaktorkompensation (mit manueller, automatischer und ferngesteuerter Leistungsfaktorkompensationsvorrichtung)

Schematische Darstellung des Schrankkörpers

Ein PC-Schrank (Power Distribution Center).

MNS Niederspannungs-Ausfahrschaltanlage

B Motor Control Center (MCC)-Schrank

Diagramm des Kombinationsmodus

Installationsdiagramm
