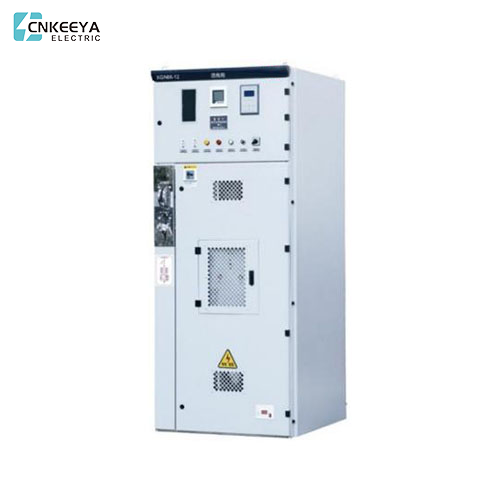

XGN66-12KV Schaltanlage

Im Bereich hochwertiger elektrischer Lösungen zeichnet sich Keeya mit Sitz in China als renommierter Lieferant aus, was durch seine fortschrittlichen XGN66-12KV-Schaltanlagen veranschaulicht wird. Diese mit Präzision und unter Einhaltung strenger Qualitätsstandards konstruierte Schaltanlage spiegelt Keeyas Engagement für Spitzenleistungen in diesem Bereich wider. Die XGN66-Serie zeichnet sich durch modernste Technologie und hervorragende Handwerkskunst aus und ist damit eine zuverlässige Wahl für elektrische Verteilungssysteme. Als wichtiger Akteur der Branche trägt Keeya mit seinen hochmodernen Schaltanlagenlösungen weiterhin zur Weiterentwicklung der Energieinfrastruktur bei und gewährleistet effiziente und zuverlässige Leistung in verschiedenen Anwendungen.

Die feste geschlossene Schaltanlage XGN66-12 im Kastentyp (im Folgenden als S-Schaltanlage bezeichnet) eignet sich für ein 3,6-12-kV-Dreiphasen-Wechselstrom-50-Hz-System als Gerät zum Empfangen und Verteilen elektrischer Energie. Sie wird für häufig genutzte Betriebsorte und für den Umbau von Schaltanlagen mit ausgestatteter Schaltanlage verwendet Ölschalter. Das Bussystem besteht aus einem Einzelbussystem und einem Einzelbusabschnittssystem.

Servicezustand

● Umgebungstemperatur: maximal +40°C, minimal -15°C;

● Höhe: nicht mehr als 1000 m;

● Höhe: nicht mehr als 1000 m;

● Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %, Monatsdurchschnitt nicht mehr als 90 %;

● Erdbebenstärke: 8 oder weniger;

● Es besteht kein Vor- oder Explosionsrisiko, keine ernsthafte Verschmutzung, keine chemische Korrosion und keine heftigen Vibrationen.

Technische Parameter

Produktstruktur

● Schematische Darstellung einer Schaltanlage (Abbildung 1)

● Die Schaltanlage ist eine kastenförmige, feste Struktur, und der Schaltanlagenkörper ist aus dünnen Platten und Winkeleisen geschweißt. Der obere Teil der Rückseite der Schaltanlage ist der Hauptsammelraum, und die Oberseite des Fachs ist mit einer Druckentlastungsvorrichtung ausgestattet; Der obere Teil der Vorderseite ist ein Relaisfach, und der kleine Bus kann mit einem Kabel von der Unterseite des Fachs aus angeschlossen werden. Der mittlere und der untere Teil der Schaltanlage sind verbunden. Der Busabteil ist über den GN30-Drehtrennschalter elektrisch mit dem mittleren und unteren Teil verbunden; der mittlere Teil ist mit einem Vakuum-Leistungsschalter ausgestattet und der untere Teil ist mit einem Erdungsschalter oder einem ausgangsseitigen Trennschalter ausgestattet; Der hintere Teil ist mit einem Stromwandler, einem Spannungswandler und einem Blitzableiter ausgestattet. Das Primärkabel tritt im unteren Teil der Rückseite der Schaltanlage aus; An der Unterseite der Schaltanlage ist eine Erdungsschiene angeordnet, die durch die gesamte Schaltanlagenreihe verläuft; Der Trennschalter und der Erdungsschalter werden vorne links an der Schaltanlage betätigt.

● Die Schaltanlage verfügt über die entsprechende mechanische Verriegelungsvorrichtung, die Verriegelungsstruktur ist einfach, die Bedienung ist bequem und die PVE-Schutzvorrichtungen sind zuverlässig.

● Erst nachdem der Leistungsschalter tatsächlich ausgeschaltet ist, kann der Griff aus der „Arbeits“-Position herausgezogen und nach rechts in die „Trenn“-Verriegelungsposition gedreht werden, um den Trennschalter zu öffnen und zu schließen, wodurch das Öffnen und Schließen des Trennschalters verhindert wird vom Laden abgehalten wird.

● Wenn sich der Leistungsschalter sowie die obere und untere Isolierung im geschlossenen Zustand befinden und sich der Griff in der „Arbeitsposition“ befindet, kann die vordere Schaltanlagentür nicht geöffnet werden, um ein versehentliches Eindringen in den spannungsführenden Bereich zu verhindern.

● Wenn sich sowohl der Leistungsschalter als auch der obere und der untere Trennschalter im geschlossenen Zustand befinden, kann der Griff nicht in die Position „Wartung“ oder „Unterbrechungssperre“ gedreht werden, um ein versehentliches Öffnen des Leistungsschalters zu verhindern. Wenn sich der Griff in der Position befindet In der Position „Unterbrechungssperre“ werden nur die obere und untere Isolierung getrennt. Der Leistungsschalter kann jedoch nicht geschlossen werden, wodurch ein versehentliches Schließen des Leistungsschalters vermieden wird.

● Wenn die obere und untere Isolierung nicht geöffnet ist, kann der Erdungsschalter nicht geschlossen werden und der Griff kann nicht von der Position „Trennen und Verriegeln“ in die Position „Inspektion“ gedreht werden, wodurch verhindert werden kann, dass das stromführende Erdungskabel eingehakt wird. Hinweis: Je nach Schaltanlagenlösung verfügen einige Lösungen nicht über die untere Isolierung, oder die untere Isolierung wird durch einen Erdungsschalter ersetzt, und die Sperr- und Vorverhinderungen können die Anforderungen erfüllen.

Installationsgröße und Grunddiagramm

● Siehe Abbildung (2) für das Installationsfundament. Der Stahl des Fundamentkanals ragt 1–3 mm über den Boden hinaus, die Unebenheit pro Meter sollte 1,5 mm nicht überschreiten und die Gesamtlänge sollte 5 mm nicht überschreiten.

● Platzieren Sie die Schaltanlage der Reihe nach auf dem Fundament und passen Sie die Installationsposition an. Befestigen Sie sie dann mit M12-Schrauben oder punktschweißen Sie sie und befestigen Sie die Schaltanlage mit M8-Schrauben.

● Nach der Demontage der Abdeckplatte zur Installation des Hauptbusses und der Primärkabel sollte die Kontaktfläche der Anschlüsse gereinigt und mit neutraler Vaseline bestrichen werden. Nach der Installation verschließen Sie bitte das Loch für das Primärkabel.

● Verbinden Sie die indirekte Erdungssammelschiene der Schaltanlage so, dass sie entlang der Anordnungsrichtung der Schaltanlage zu einem einzigen Körper wird. Überprüfen Sie, ob die Erdung fehlt, ob die Erdungsschleife durchgehend ist und der Erdungswiderstand nicht größer als 10 sein sollte.

● Installieren Sie das Sekundärkabel. Das Kabel wird von unten an der Vorderseite der Schaltanlage eingeführt, gelangt entlang der Seitenwand in den Relaisraum und wird an der Klemmenleiste angezapft. Nach der Installation sollte die Kabelöffnung verschlossen werden.

● Entfernen Sie Staub und Schmutz aus dem Inneren der Schaltanlage.

Lieferinformationen

Der Hersteller muss bei der Lieferung folgende Unterlagen und Anlagen bereitstellen:

● Versandliste;

● Produktqualitätszertifikat und Werksprüfbericht;

● Benutzerhandbuch;

● Relevante elektrische Zeichnungen;

● Hauptkomponentenhandbuch;

● Schranktürschlüssel, Betätigungsgriff und im Vertrag spezifizierte Ersatzteile.

Umrissgröße des Schaltschranks

Bestellanweisung

● Primärverkabelungslösungsdiagramm und Primärverkabelungslösungsanordnungsdiagramm.

● Schematischer Schaltplan des Sekundärkreises, Verdrahtungsplan, Anschlussverdrahtungsplan.

● Liste der Primär- und Sekundärausrüstung.

● Schaltschrankanordnung und Lage von Bus und Kabelrinne.

● Bitte verhandeln Sie mit unserem Unternehmen über besondere Servicebedingungen für Ersatzteile und Geräte.
