Ring-Haupteinheit

In einem Verteilungsnetz spielen Ringhaupteinheiten eine entscheidende Rolle beim Verbindungsaufbau. Sie bilden eine Schleife, indem sie Einspeisungen verbinden und etwaige Fehler oder Fehlfunktionen sowohl am Ende der Einspeisung als auch des Verteilungstransformators überwachen und identifizieren. Dies gewährleistet eine nahtlose und unterbrechungsfreie Stromversorgung des Versorgungsunternehmens mit minimalem Spannungsabfall und garantiert so eine zuverlässige Stromquelle.

Definition der Ring-Haupteinheit (RMU).

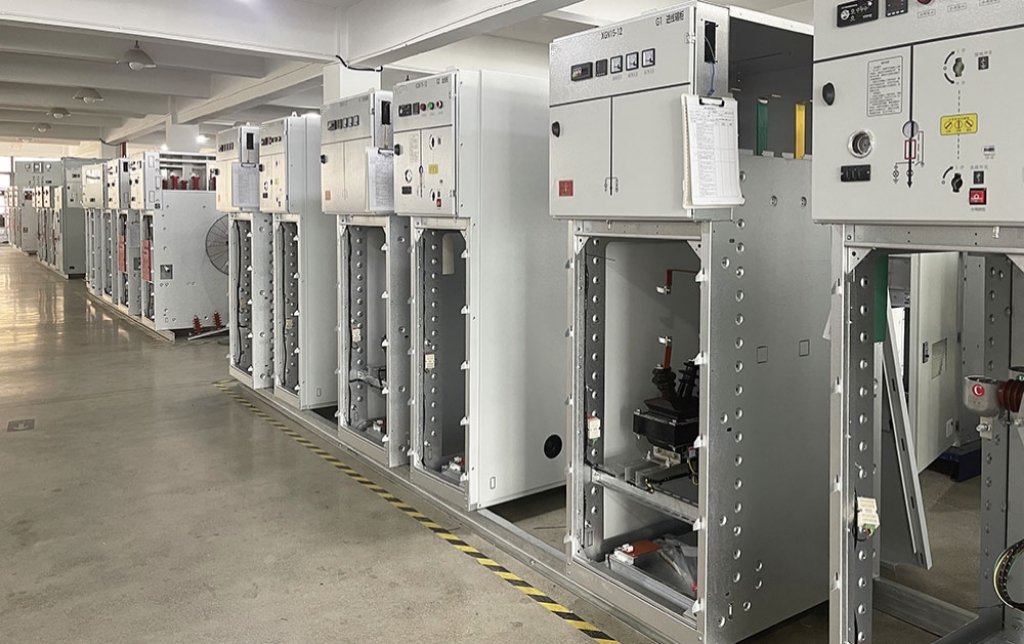

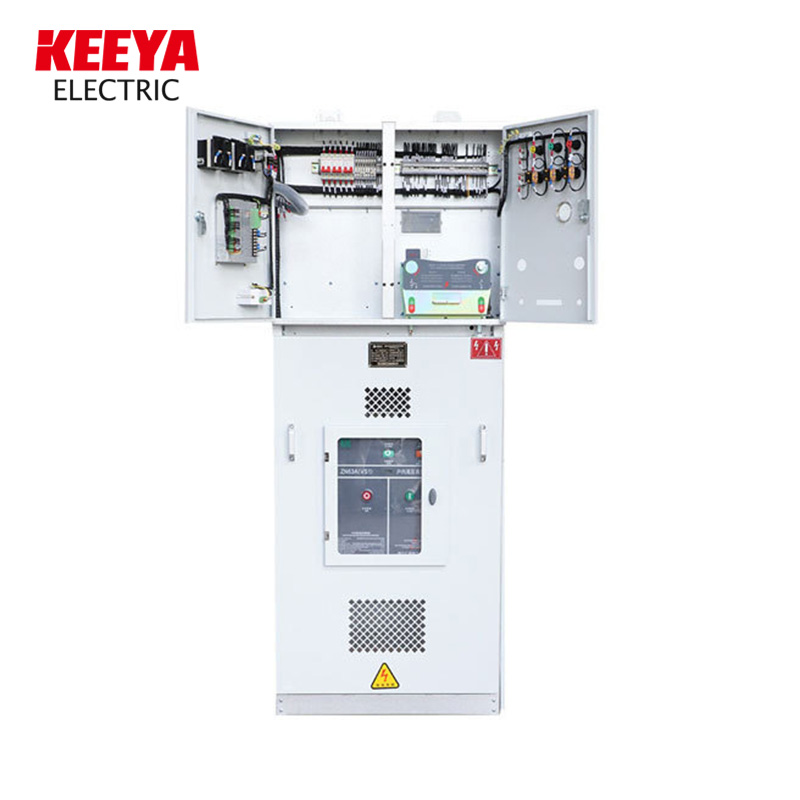

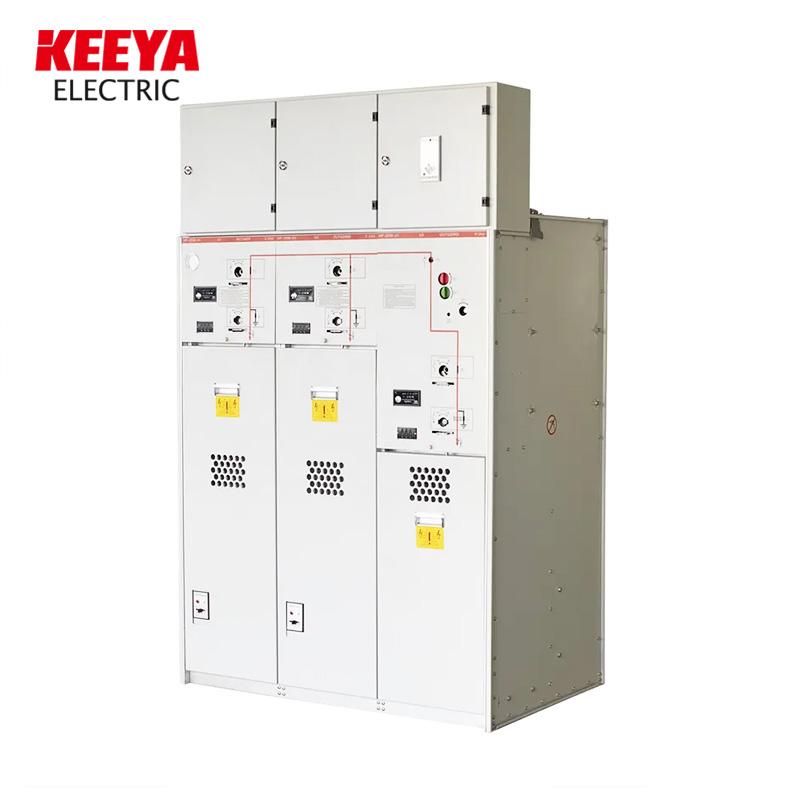

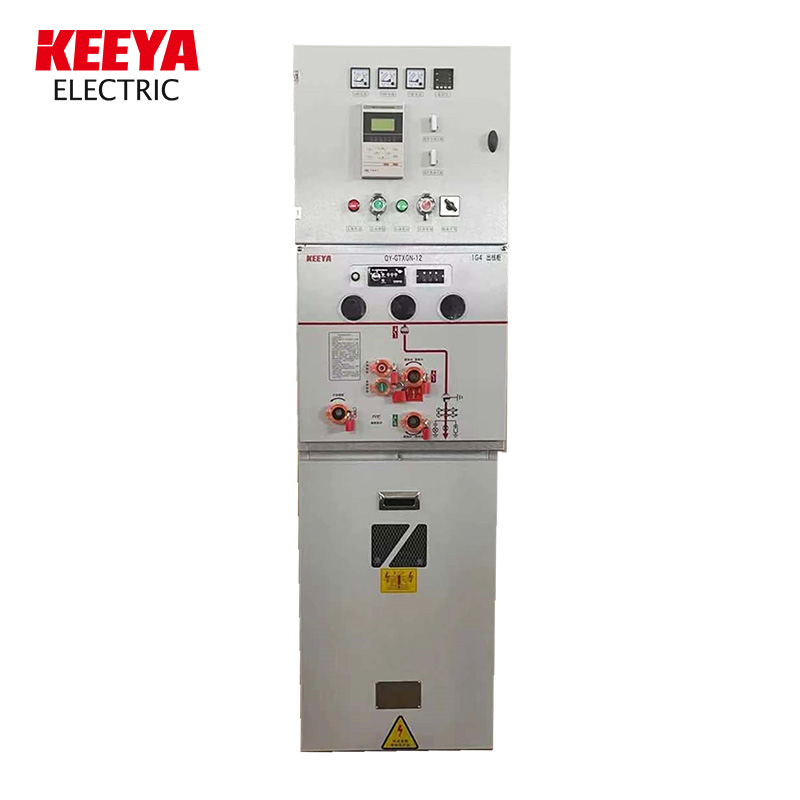

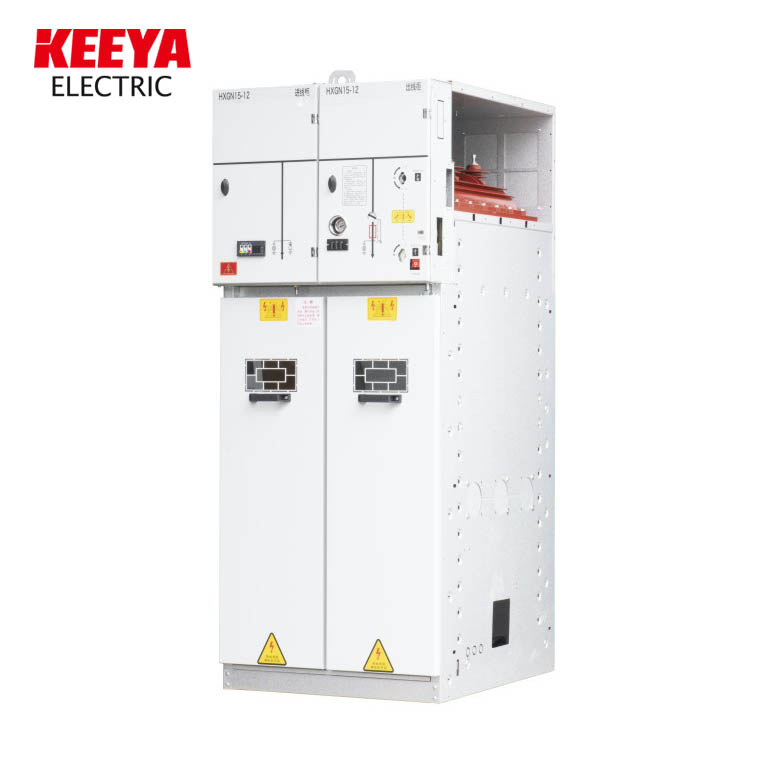

Der RMU-Schrank (Ring Main Unit), auch Mittelspannungsschrank genannt, ist ein umfassendes elektrisches Gerät zum Verbinden, Messen und Integrieren eines festen Leistungsschalters mit Transformatorschutzfunktionen.

Diese Schränke zeichnen sich durch ihre kompakte Größe, hohe Zuverlässigkeit, Sicherheitsmerkmale, einfache Wartung sowie einfache Austausch- und Erweiterungsmöglichkeiten aus. Abhängig von den spezifischen Anforderungen werden RMUs in verschiedenen Spannungskonfigurationen angeboten, die sowohl den Installationsanforderungen im Innen- als auch im Außenbereich gerecht werden.

Aufbau einer Ring Main Unit (RMU)

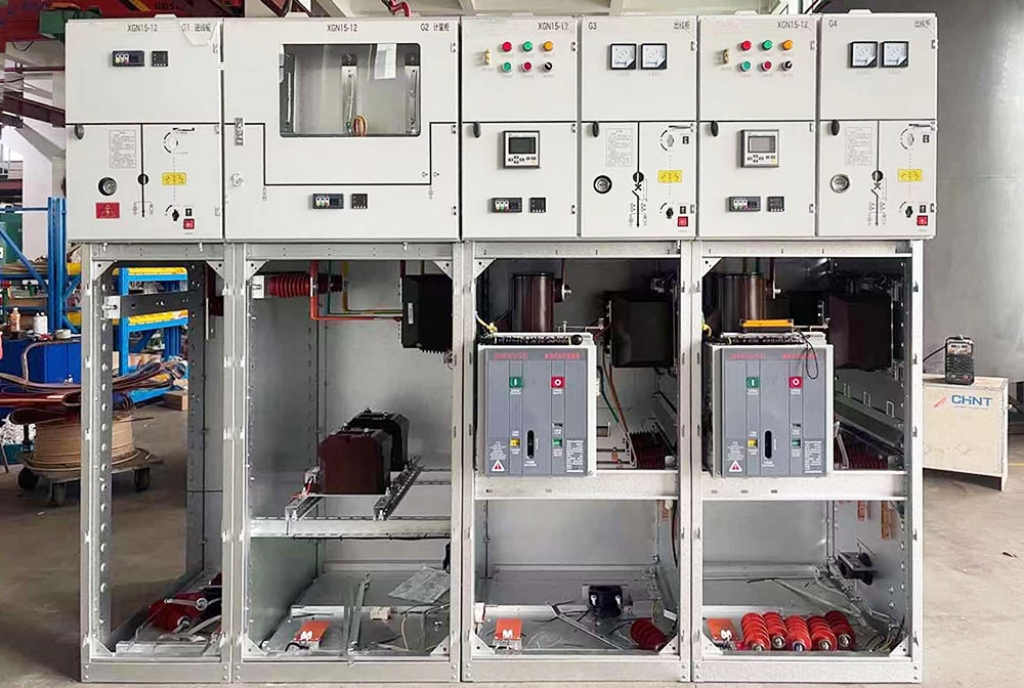

Der RMU-Schrank ist mit unterschiedlichen Ausgangs- und Eingangskabelfächern ausgestattet, die durch Trennschalter und Kabel verbunden sind, die über Lasttrennschalter und Schutzsicherungen zu den Transformatoren führen.

Im Wesentlichen sind die Schalterkomponenten, zu denen Lastschalter, Schneidmaschinen, Erdungsmesser, Sammelschienen und Anschlüsse gehören, sicher in einem SF6-Gastank untergebracht, der aus einem Material besteht, das äußerst beständig gegen Umwelteinflüsse wie Schmutz, Öl und Fett ist und so Korrosionsschutz gewährleistet.

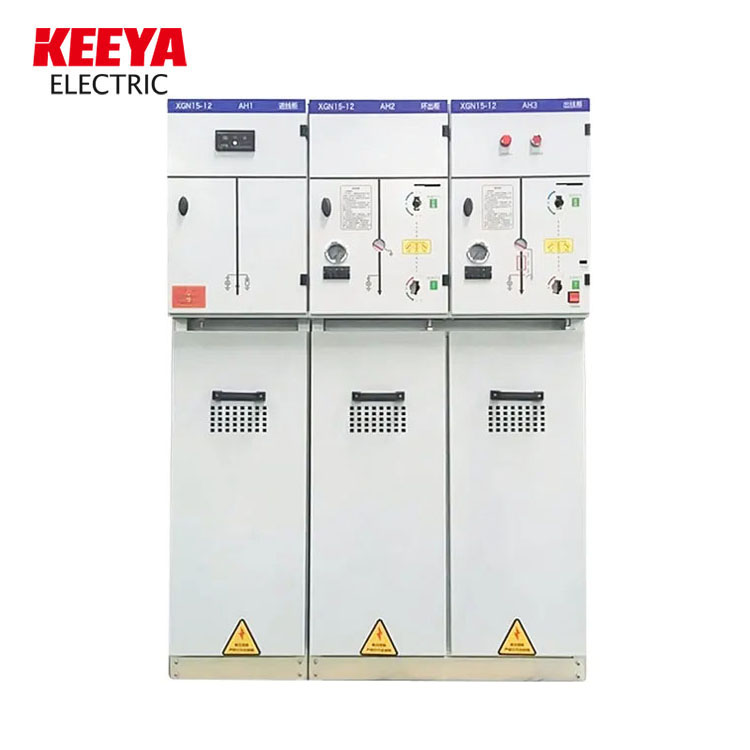

RMU-Schränke sind mit separaten Fächern ausgestattet, die sowohl miteinander verbunden als auch unterteilt sind. Diese Schränke entsprechen den RMU-Standards und sind je nach den spezifischen Anforderungen des Kunden in Konfigurationen mit zwei, vier oder sechs Fächern erhältlich.

Historisch gesehen bestand der vorherrschende Ansatz zur Absicherung von Mittel-/Niederspannungstransformatoren in Verteilungsnetzen aus der gemeinsamen Kombination von Sicherungen und Schneidmessern. Diese Methode war für ihre Einfachheit und Kosteneffizienz bekannt. Umgekehrt waren Leistungsschalter typischerweise Hoch-/Mittelspannungsstationen (HV/MV) vorbehalten und wurden nicht in großem Umfang in Mittel-/Niederspannungsstationen (MV/LV) eingesetzt.

Einige Merkmale von RMU-Schaltanlagen sind wie folgt:

- Kompakt und versiegelt, mit geringer Stellfläche und Isolierung für mehr Sicherheit.

- Entwickelt für 11-kV-/33-kV-Systeme, typischerweise mit 630 A und einer Unterbrechungsleistung von 21 kA ausgelegt.

- Ausgestattet mit drei Isolierungsoptionen: Öl-, Luft- und weit verbreitete SF6-Gasisolierung.

– Typischerweise mit zwei eingehenden und einer ausgehenden Leitung konfiguriert und umgekehrt.

- Enthält verschiedene Schutz- und Messgeräte für zusätzliche Funktionalität.

- Geeignet für Innen- und Außenanwendungen und bietet Vielseitigkeit bei der Installation.

- Reduziert feuerbedingte Gefahren und priorisiert die Sicherheit im Betrieb.

● Technischer Parameter
