Gepanzerte abnehmbare AC-Schaltanlage mit Metallgehäuse

Als führender Hersteller mit Sitz in China stellt Keeya stolz die gepanzerte, abnehmbare, metallgekapselte AC-Schaltanlage vor – eine anpassbare Lösung, die modernste Technologie mit Erschwinglichkeit verbindet. Bei Keeya wissen wir, wie wichtig maßgeschneiderte Lösungen sind, und unser Engagement für individuelle Anpassung spiegelt sich im Design dieser Schaltanlage wider.

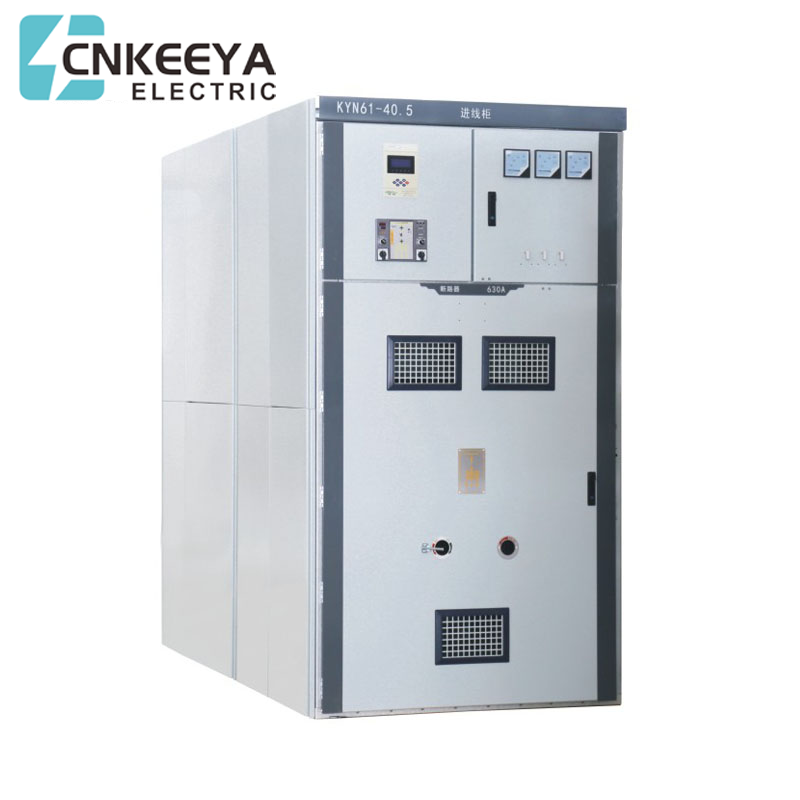

Modell: KYN61-40.5KV Switchgear

Anfrage absenden

Produktbeschreibung

Keeya, ein angesehener Hersteller in China, stellt stolz die gepanzerte, abnehmbare, metallgekapselte AC-Schaltanlage vor – eine vielseitige und anpassbare Lösung für eine robuste Stromverteilung. Als Hersteller legt Keeya großen Wert auf individuelle Anpassung, um den individuellen Bedürfnissen unserer Kunden gerecht zu werden. Unser Engagement für die Bereitstellung maßgeschneiderter Lösungen geht einher mit unserem Engagement für Erschwinglichkeit. Die gepanzerte, abnehmbare, metallgekapselte AC-Schaltanlage spiegelt Keeyas Versprechen wider, qualitativ hochwertige Produkte zu einem niedrigen Preis zu liefern. Dies macht Keeya zu einer vertrauenswürdigen Wahl für diejenigen, die bei ihren Schaltanlagenlösungen sowohl Flexibilität als auch Kosteneffizienz suchen und eine zuverlässige Leistung in verschiedenen Anwendungen gewährleisten möchten.


Die gepanzerte, abnehmbare, metallgekapselte Wechselstrom-Schaltanlage KYN61-40.5 (Z) (im Folgenden als Schaltanlage bezeichnet) ist ein kompletter Satz von dreiphasigen Wechselstrom-50-Hz-Stromverteilungsgeräten für den Innenbereich mit einer Nennspannung von 40,5 kV. Sie wird hauptsächlich für Kraftwerke, Umspannwerke usw. verwendet Industrie- und Bergbauunternehmen sollen elektrische Energie empfangen und verteilen, um den Stromkreis zu steuern, zu überwachen und zu überwachen. Außerdem kann sie an Orten mit häufigem Betrieb eingesetzt werden. Die Schaltanlage erfüllt die Standards GB3906-2006, GB/T11022-2011 und DL/T404 -2018


Hauptmerkmal

● Die Schrankstruktur ist vom zusammengebauten Typ und der Leistungsschalter vom Typ Handwagen-Boor.

● Es ist mit einem neuartigen, verbundisolierten Vakuum-Leistungsschalter ausgestattet und zeichnet sich durch gute Austauschbarkeit und einfachen Austausch aus.

● Im Rahmen des Handwagens ist ein Schraubenmutter-Schiebemechanismus installiert, der den Handwagen leicht bewegen kann und verhindert, dass eine Fehlbedienung die Antriebsstruktur beschädigt.

● Alle Vorgänge können bei geschlossener Schranktür durchgeführt werden;

● Die Verriegelung zwischen Hauptschalter, Handwagen und Schaltschranktür übernimmt eine obligatorische mechanische Verriegelungsmethode, um die Funktion „Pve-Prävention“ zu erfüllen;

● Der Kabelraum bietet ausreichend Platz und kann mehrere Kabel anschließen.

● Der Schnellerdungsschalter wird zum Erden und Schließen von Kurzschlüssen verwendet.

●Der Schutzgrad des Gehäuses beträgt IP3X und der Schutzgrad beträgt IP2X, wenn die Tür des Bollerwagenraums geöffnet ist;

● Das Produkt entspricht GB3906-2006, DL/T404-2018 und bezieht sich auf den internationalen IEC298-Standard.


Servicezustand

● Umgebungstemperatur: Obergrenze +40℃, und der innerhalb von 24 Stunden gemessene Durchschnittswert überschreitet nicht 35℃, Untergrenze -10℃;

● Höhe: nicht mehr als 1000 m über dem Meeresspiegel;

● Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %, Monatsdurchschnitt nicht mehr als 90 %;

● Erdbebenintensität: nicht mehr als 8 Grad;

● Wasserdampfdruck: Tagesdurchschnitt nicht mehr als 2,2 kPa und Monatsdurchschnitt nicht mehr als 1,8 kPa;

● Umgebung: keine Vor- oder Explosionsgefahr, keine ernsthafte Verschmutzung, keine chemische Korrosion oder heftige Vibrationen.


Technische Parameter

Wichtigster technischer Parameter des Vakuumschaltschranks

NEIN. Artikel Einheit Wert
1 Nennspannung kV 40.5
2 Nennstrom A 1250 1600 2000
3 Nennfrequenz Hz 50
4 Bewerteter Kurzzeitstrom kA 20 25 31.5
5 Bewerteter Spitzenstrom kA 50 63 80
6 Bemessungsfrequenzspannungsfestigkeit kV 95/1 Min
7 Bemessungs-Blitzstoßfestigkeitsspannung kV 185
8 Bemessungskurzschlussdauer s 4
9 Schutzlevel kA IP3X


Wichtigster technischer Parameter des Vakuum-Leistungsschalters

NEIN. Artikel Einheit Wert
1 Nennspannung kV 40.5
2 Nennfrequenz Hz 50
3 Bemessungsfrequenzspannungsfestigkeit kV 95/1 Min
4 Bemessungs-Blitzstoßfestigkeitsspannung kV 185
5 Nennstrom A 1250 1600 2000
6 Bewerteter Kurzzeitstrom kA 20 25 31.5
7 Bemessungskurzschlussausschaltstrom kA 20 25 31.5
8 Bewerteter Spitzenstrom kA 50 63 80
9 Bemessungskurzschlussdauer MS 4
10 Öffnungszeit MS 30≤t≤60
11 Geschäftsschluss MS 50≤t≤60
12 Nenn-Kurzschluss-Ausschaltstromzeit Zeit 20
13 Mechanisches Leben Zeit 10000


Schaltschrankeinbau

● Höhe des Elektroraums: ≥4500 mm;

● Abstand zwischen der Rückseite des Schranks und der Wand: ≥ 1500 mm;

● Ebenheit des Fundamentrahmens: ≤ 1 mm/m²;

● Der eingebettete Kanalstahl des Fundaments darf nicht mehr als 3 mm über dem Boden liegen.

● Es kann durch Schrauben oder Schweißen auf dem Fundament befestigt werden; Die Schaltanlage wiegt etwa 1800 kg.

● Breite des Betriebskorridors der Schaltanlage (einzelne Säule): ≥ 3000 mm, Doppelsäule (von Angesicht zu Angesicht) ≥ 4000 mm.


Bestellanweisung

Bitte bei Bestellung angeben:

● Nummer der Hauptstromkreislösung, Zweck, Einzelleitungssystemdiagramm, Anordnungsdiagramm und Verteilerraum-Layoutdiagramm;

● Schaltplan der Hilfsstromkreise, Anschlussanordnungsplan;

● Art, Spezifikation und Anzahl der elektrischen Komponenten in der Schaltanlage;

● Anforderungen an Steuer-, Mess- und Schutzfunktionen von Schaltanlagen und anderen verriegelnden und automatischen Geräten;

● Wenn eine Sammelschienenverbindung zwischen Schaltanlage oder Einspeiseschrank erforderlich ist, müssen Daten wie die Nenntragfähigkeit der Sammelschienenkassette, die Spannweite der Sammelschienenkassette und die Höhe vom Boden bereitgestellt werden.

● Wenn Zubehör und Ersatzteile benötigt werden, sollten Modell und Menge angegeben werden.

● Schaltanlagen, die unter besonderen Umgebungsbedingungen eingesetzt werden, sollten bei der Bestellung detailliert angegeben werden.
