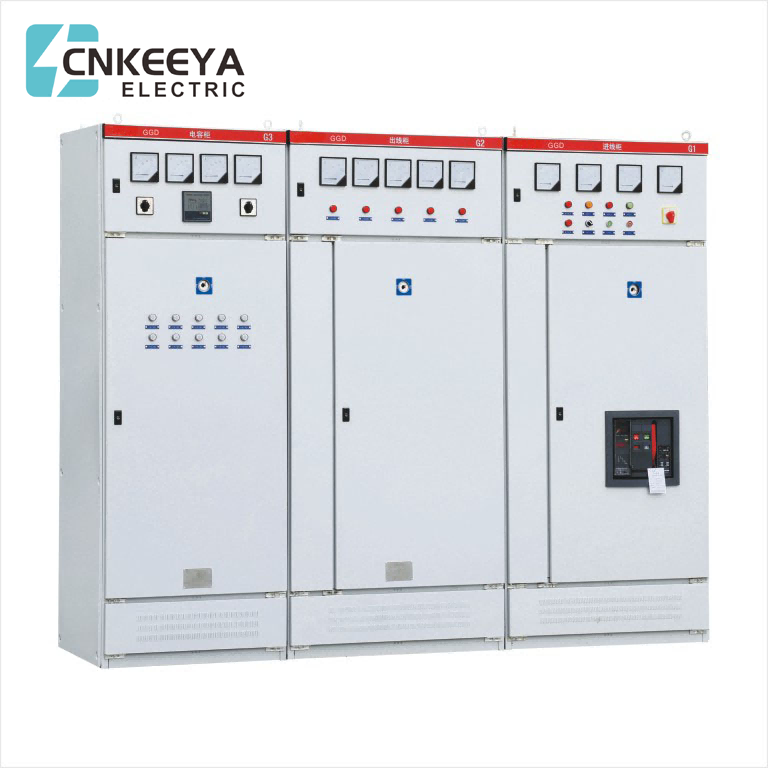

GGD AC-Niederspannungs-Stromverteilerschrank

Der auf Präzision und Zuverlässigkeit ausgelegte AC-Niederspannungs-Stromverteilerschrank GGD dient als Eckpfeiler in Stromverteilungssystemen und zeigt das Engagement von CNKEEYA, Industriestandards zu erfüllen und zu übertreffen. Als vertrauenswürdiger Partner auf diesem Gebiet bieten die AC-Niederspannungs-Stromverteilerschränke von CNKEEYA eine zuverlässige und effiziente Lösung für verschiedene Anwendungen und tragen zur Robustheit der elektrischen Infrastruktur bei.

Der GGD AC-Niederspannungs-Stromverteilerschrank eignet sich für Kraftwerke, Umspannwerke, Bergbauunternehmen und andere Stromverbraucher mit einem Wechselstrom von 50 H, einer Nennarbeitsspannung von 380 V und einem Nennarbeitsstrom von 3150 A im Verteilungssystem. Es wird zur Stromumwandlung, -verteilung und -steuerung von Strom-, Beleuchtungs- und Verteilungsgeräten verwendet.

Der AC-Niederspannungs-Stromverteilerschrank GGD wurde gemäß den Anforderungen der übergeordneten Behörden des Energieministeriums sowie der Stromverbraucher und Designabteilungen entwickelt. Es basiert auf Sicherheit, Wirtschaftlichkeit, Rationalität und Zuverlässigkeit Ein neuer Niederspannungsverteilerschrank, der nach dem Prinzip von entwickelt wurde. Das Produkt zeichnet sich durch hohe Schaltleistung, gute dynamische und thermische Stabilität, flexible elektrische Lösungen, praktische Kombination, verschiedene Serien, hohe Praktikabilität, neuartige Struktur und hohes Schutzniveau aus. Es kann als aktualisiertes Produkt für Niederspannungsschaltanlagen verwendet werden.

Der AC-Niederspannungs-Stromverteilerschrank GGD entspricht Standards wie IEC439 „Low Voltage Switchgear and Control Equipment“ und GB7251 „Low Voltage Switchgear“.

Servicezustand

● Die Umgebungslufttemperatur darf nicht höher als +40 °C und nicht niedriger als -5 °C sein, und die Durchschnittstemperatur innerhalb von 24 Stunden darf nicht höher als +35 °C sein;

● Bei der Installation und Nutzung in Innenräumen darf die Höhe des Einsatzortes 2000 m nicht überschreiten;

● Die relative Luftfeuchtigkeit der Umgebungsluft überschreitet 50 % nicht, wenn die maximale Temperatur +40 °C beträgt, und bei einer niedrigeren Temperatur sollte eine höhere relative Temperatur zugelassen werden (z. B. 90 % bei +20 °C). Dabei ist zu berücksichtigen, dass Temperaturänderungen gelegentlich zu Kondensationseffekten führen können.

● Bei der Installation des Geräts sollte die Neigung zur vertikalen Ebene 5° nicht überschreiten;

● Das Gerät sollte an einem Ort installiert werden, an dem es keinen starken Vibrationen, Stößen und Korrosion ausgesetzt ist.

● Wenn der Benutzer spezielle Anforderungen hat, kann diese durch Rücksprache mit dem Hersteller gelöst werden.

Elektrische Leistung

Grundlegende elektrische Parameter

GGD AC-Niederspannungs-Stromverteilerschrank

Hauptstromkreislösung

Der Hauptstromkreis des GGD-Schranks verfügt über 129 Lösungen mit insgesamt 298 Spezifikationen (ausgenommen Lösungen und Spezifikationen, die sich aus Änderungen in der Funktion des Hilfsstromkreises und Änderungen in der Steuerspannung ergeben).

Dabei sind Lösungen vom Typ GGD1 49 in 123 Spezifikationen erhältlich

GGD2-Lösungen vom Typ 53 sind in 107 Spezifikationen erhältlich

GGD3-Lösungen vom Typ 27 sind in 68 Spezifikationen erhältlich

Die Hauptstromkreislösung wird ausgewählt, indem die Meinungen der meisten Design- und Benutzerabteilungen eingeholt werden, und die vom Kraftwerk benötigte Lösung wurde hinzugefügt. Der Nennstrom beträgt bis zu 3150 A und eignet sich für die Auswahl von Verteilungstransformatoren von 2000 kVA und darunter. Darüber hinaus sind die Kondensatorkompensationsschränke GGJ1 und GGJ2 mit 4 Hauptschaltungslösungen und insgesamt 12 Spezifikationen auf die Anforderungen der Blindleistungskompensation ausgelegt.

Hilfsstromkreislösung

Die Auslegung des Hilfsstromkreises besteht aus zwei Teillösungen: dem Stromversorgungsplan und der Stromerzeugungsanlage. Im GGD-Schrank ist ausreichend Platz für den Einbau der Sekundärkomponenten vorhanden. Gleichzeitig wurde ein spezieller LMZ3D-Stromwandler entwickelt, um den Anforderungen von Kraftwerken und Sonderanwendern gerecht zu werden, wenn der angeschlossene Relaisschutz erforderlich ist.

Hauptbus

Unter Berücksichtigung des Preisverhältnisses und der Möglichkeit, Kupfer durch Aluminium zu ersetzen, kann ein einzelner Aluminiumbus verwendet werden, wenn der Nennstrom 1500 A und weniger beträgt, und ein doppelter Kupferbus, wenn der Nennstrom mehr als 1500 A beträgt. Der Hersteller wird Prototypen herstellen und die Typprüfung gemäß dieser Vorschrift „bestehen“. Selbstverständlich kann der Hersteller die Aluminiumschiene auch durch eine Kupferschiene mit der gleichen Strombelastbarkeit ersetzen, wie es der Anwender benötigt. Die überlappenden Oberflächen des Busses sind alle mit Zinn- und Amellierungsverfahren behandelt.

Auswahl elektrischer Komponenten

(1) Der GGD-Schrank verwendet hauptsächlich die fortschrittlicheren elektrischen Komponenten, die in China in Massenproduktion hergestellt werden können. Gleichzeitig bleiben einige Merkmale alter Produkte wie DZ10D, DZ20 usw. erhalten, unter der Voraussetzung, dass die Machbarkeit nach wirtschaftlichen und vernünftigen Grundsätzen vollständig berücksichtigt wird. Veraltete Produkte werden nicht mehr verwendet.

(2) Der Drehmesserschalter HD13BX und HS13BX ist eine spezielle Komponente, die speziell auf die Anforderungen der einzigartigen Struktur des GGD-Schranks zugeschnitten ist. Er ändert den Betriebsmodus des Mechanismus und behält die Vorteile des alten Produkts bei. Es handelt sich um eine praktische neue Art elektrischer Komponenten.

(3) Die Konstruktionsabteilung wählt nach Bedarf der Benutzer neue elektrische Komponenten mit besserer Leistung und fortschrittlicherer Technologie aus, da der GGD-Schrank über eine gute Installationsflexibilität verfügt und im Allgemeinen keine Herstellungs- und Installationsschwierigkeiten verursacht die aktualisierten elektrischen Komponenten.

(4) Um die dynamische Stabilität des Hauptstromkreises weiter zu verbessern, wurde eine kombinierte Busklemme vom Typ ZMJ und eine isolierende Halterung für den GGD-Schrank entwickelt. Die Busklemme besteht aus hochfestem, hochbeständigem PPO-Legierungsmaterial mit hoher Isolationsfestigkeit, guter Selbstlöschleistung und einzigartiger Struktur. Durch Verstellen des Bausteins kann sie problemlos zu einer Einzelschienenklemme oder einer Doppelschienenklemme kombiniert werden. Der Isolierträger ist eine hülsenförmige Formkonstruktion mit geringen Kosten und hoher Festigkeit, die den Mangel unzureichender Kriechstrecke alter Produkte behebt.

Form und Einbaumaße

Komplettes Produktset

Unser Unternehmen stellt bei der Lieferung folgende Unterlagen und Anlagen zur Verfügung:

● Packliste

● Produktzertifizierung

● Benutzerhandbuch

● Werkstestbericht

● Zugehörige elektrische Zeichnungen

● Schlüssel für Schranktür, Bediengriffe und im Vertrag spezifizierte Ersatzteile.
