Im Bereich der elektrischen Infrastruktur steht CNKEEYA mit Sitz in China im Vordergrund mit seiner Expertise in der Installation des Shunt -Kondensators mit Hochspannungs -Shunt -Kondensatoren. CNKEEYA maßgeschneiderte Lösungen, um bestimmte Kundenbedürfnisse zu erfüllen, und veranschaulicht das Engagement für maßgeschneiderte und langlebige Installationen.
CNKEEYA, ein angesehener Fabrik- und vertrauenswürdiger Lieferant, ist auf die Bereitstellung hochauflösender Lösungen für die Installation von Hochspannungs-Shunt-Kondensatoren spezialisiert. Mit einem Engagement für Innovation und Präzisionstechnik zeichnet sich unsere Fabrik bei der Erstellung fortschrittlicher Kondensatorinstallationen aus, um die Stromqualität und Effizienz in Hochspannungssystemen zu verbessern.
Die Fähigkeiten von CNKEEYA in der Bereitstellung personalisierter Hochspannungs -Shunt -Kondensatorinstallationslösungen stellt die nahtlose Integration von Hochspannungs -Shunt -Kondensatoren in verschiedene elektrische Systeme sicher. Diese für ihre langlebigen Konstruktion bekannten Anlagen zeigen CNKEEYAs Engagement für Langlebigkeit und Zuverlässigkeit angesichts unterschiedlicher operativer Anforderungen. CNKEEYAs Betonung auf Anpassung und Haltbarkeit positioniert sie als vertrauenswürdiger Partner, um die Belastbarkeit und Leistung von elektrischen Hochspannungsnetzwerken voranzutreiben.
Das Hochspannungsparallelkondensator -Gerät der TBB -Serie (im Folgenden als Gerät bezeichnet) eignet sich für AC 50Hz- und III 10 -kV -Stromreihen.
● Die bewertete Arbeitsspannung beträgt 10 kV und kann längere Zeit unter 1,1 -fache der Nennspannung funktionieren.
● Wenn der Quadratwert des Wurzels 1,3 nicht überschreitet, kann die Installation bei Nennfrequenz, Sinusspannung und Strom ohne Übergangszustand kontinuierlich funktionieren.
● Die Installation hat über Spannung und andere Schutzmaßnahmen für Systemfehler über-Volt-Überspannung.
● Zum Schutz des internen Fehlers des Kondensators neben dem Sicherungsschutz für einen einzigen Satz hat die Installation auch einen unterschiedlichen Relaisschutz gemäß den verschiedenen Hauptverdrahtungsformen.
● Das Design und die Verarbeitung der Installation müssen dem GB50227-1995-Code für die Entwurf der Installation von Shunt-Kondensator und JB711-1993-Hochspannungs-Shunt-Kondensatorinstallationen entsprechen

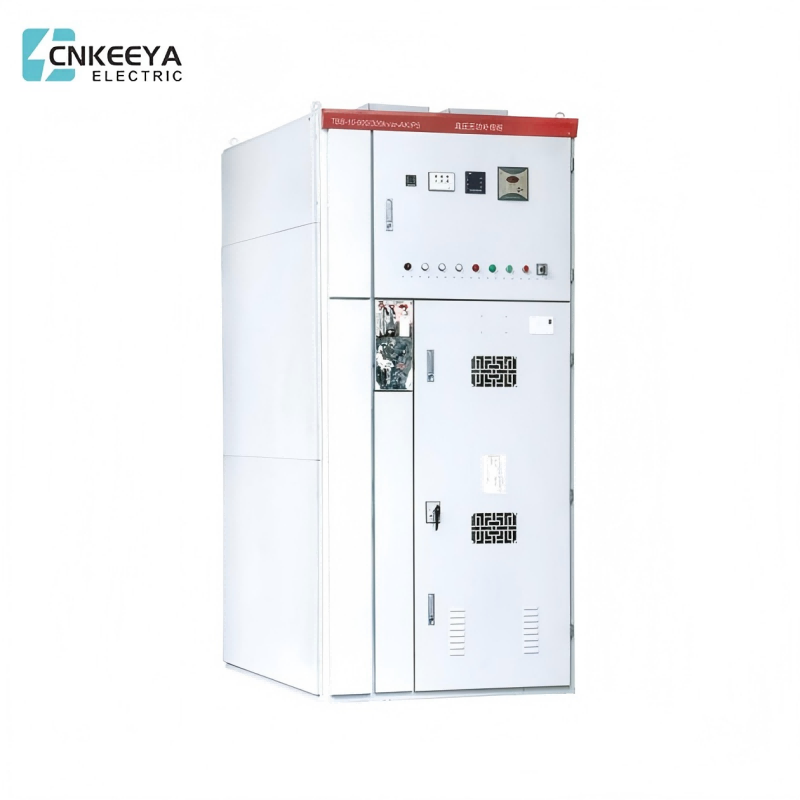

TBB Hochspannungs-Shunt-Kondensatorinstallation
Die Struktur der Installation wird in den Kabinettstyp und den Montentyp eingeteilt. Der Baugruppentyp kann auch in den Typ des Chip -Typs und in die vollständige Demontage eingeteilt werden. Die Schrankstruktur muss zuerst in der Fabrik installiert werden, dann müssen die Komponenten entfernt werden, nummeriert, transportiert zum Standort und montiert nach dem Zeichnen. Aus dem Innenräumen wird der Chip -Typ. galvanisieren. Dieses Gerät besteht hauptsächlich aus Reaktorschrank, Entladungsschrank und Kondensatorschrank.
● Reaktorschrank
Das Reaktorschrank wird hauptsächlich verwendet, um das Schließungsstrom zu begrenzen und Harmonik zu unterdrücken. Wenn der Schließanfallstrom einschränkt, Reaktor XL = (0,1 ~ 1)%xc; Wenn mehr als 5 Harmonische unterdrückt werden, werden xl = (5 ~ 6)%xc; wenn mehr als 3 Harmonische angenommen werden, xl = (12 ~ 13)%xc.
● Entladungsschrank
Das Entladungskabinett besteht hauptsächlich aus der Entladungsspule oder Spannungstransformator, dem Zinkoxid -Eintrag und dem Erdungsunterbrecher. Die Entladungsspule ist parallel an die Kondensatorbank angeschlossen. Wenn die Kondensatorbank von der Stromversorgung von der Stromversorgung getrennt wird, verringert sich seine Entladungsleistung die Restspannung der Kapazitorbank von der Spitzenwert des maximalen Werts von der maximalen Runde, die unter dem Wert von der READ -READ -REPTE -REPTUTE den 5 -vten -Wert -Auftriebsvolt der 5 -vten -Niveau von 5S, innerhalb der 5S -Auftriebsspannung innerhalb der 5S -Aufträge innerhalb der 5S -Aufträge innerhalb der 5S -Aufträge innerhalb der 5S -Aufträge innerhalb von 5S, innerhalb von 5S, innerhalb von 5S, innerhalb der 5s, innerhalb der 5S -Aufenthaltsbanken innerhalb der 5S -Aufenthalt der 5 -v. Zinkoxid -Überspannungsstörungen werden verwendet, um die Schaltung über Spannung zu begrenzen, die durch Schaltkondensatorbanken verursacht wird. Der Erdungsschilder wird zum Erde des Busses während der Wartung von Stromausfällen verwendet. Die obige Konfiguration kann nach dem Benutzeranforderungen eingestellt werden. Wenn der Linienverbindungsmodus doppelter Stern doppelte Stern ist, ist der Kondensatorschrank die doppelte Zeile oder die Doppelschichtstruktur, und der aktuelle Transfertransformator ist zusätzlich in der Einrichtung des Kondensatorschranks. Der aktuelle Transformator ist zusätzlich in der Kondensatentranse.
● Kondensatorschrank
Das Kondensatorkabinett besteht hauptsächlich aus Sicherung und Kondensator. Wenn der interne Zusammenbruch des Kondensators 50%~ 70%erreicht, wird die Sicherung blasen und der Fehlerkondensator vom Stromkreis getrennt wird, wodurch die Ausdehnung des Unfalls verhindert wird.
● Installation des Shunt -Kondensators zusammenstellen
Diese Installation wird hauptsächlich zum Kombinieren des Montagekondensators, der Entladungsspule, des Blitzanlagens und des Erdungsschalters und des elektrischen Reaktors verwendet. Assembling -Kondensator besteht darin, eine ordnungsgemäße Anzahl einzelner Kondensatoren mit inneren Sicherungen in einer Box voller Isolierung zu installieren. Die Schachtel ist mit Druckentlastungsventil und Temperaturcontroller mit Alarm- und Auslösekontakten ausgestattet. Die Installation hat die Vorteile eines kleinen Boorbereichs, einfacher Installation, bequemer Betrieb und Wartung usw.
TBB Hochspannungs-Shunt-Kondensatorinstallation
1. 6 -Ebed Nr. 10 Kanalstahl und haken mit nach unten geöffnet;
2. 4 eingebettete Stahlplatten und Haken;
3. konkrete Struktur;
4. Eingebettete Stahlplatte und Haken;
5. Eingebettete Stahlplatten und Haken sind einheitlich verteilt auf der Umfang.
Die typische Primärkreislösung der Installation ist in Abbildung 1 dargestellt, in dem der Erdungsschalter gemäß den Benutzeranforderungen installiert ist. Während der Installation muss es in den Entladungsschrank platziert werden und die Schranktiefe wird auf 1200 mm geändert.
● Systemkapazität (KVA) und Hauptverdrahtungslösung, Systemlast und Arbeitsmodus;
● Harmonische Zahl, jede harmonische Spannung und jeder harmonische Strominhalt (der Hersteller kann im Namen des Benutzers messen);
● Systemleistungsfaktor, Leistungsfaktor nach Kompensation und Gesamtkompensationskapazität (der Hersteller kann im Namen des Benutzers entwerfen);
● Plan der Installationsstelle, Installationsmodus, Installationseinlass und Auslassmodus;
● Schrankgröße und Farbanforderungen.
