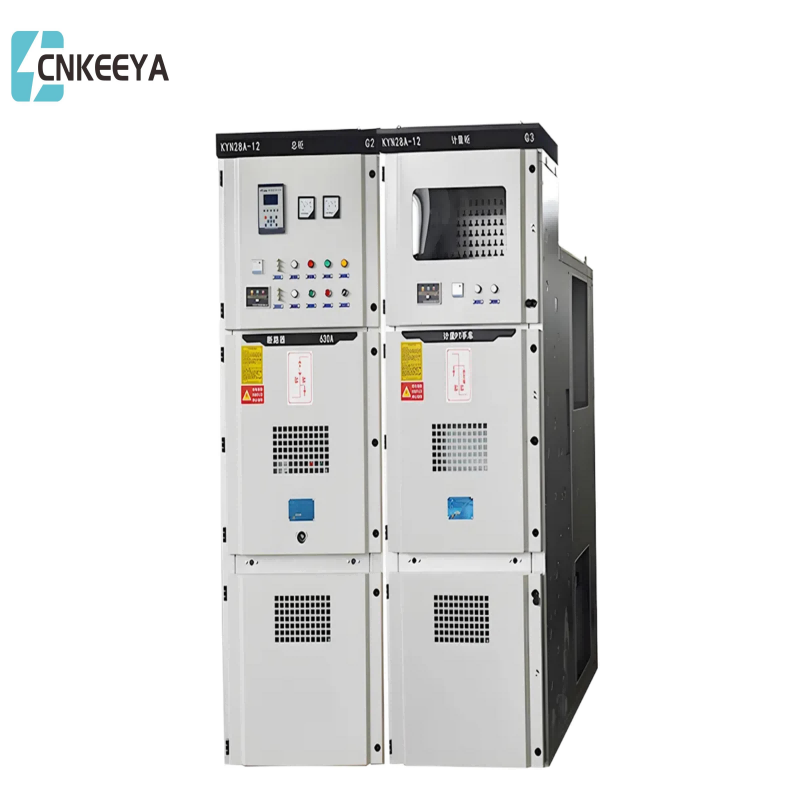

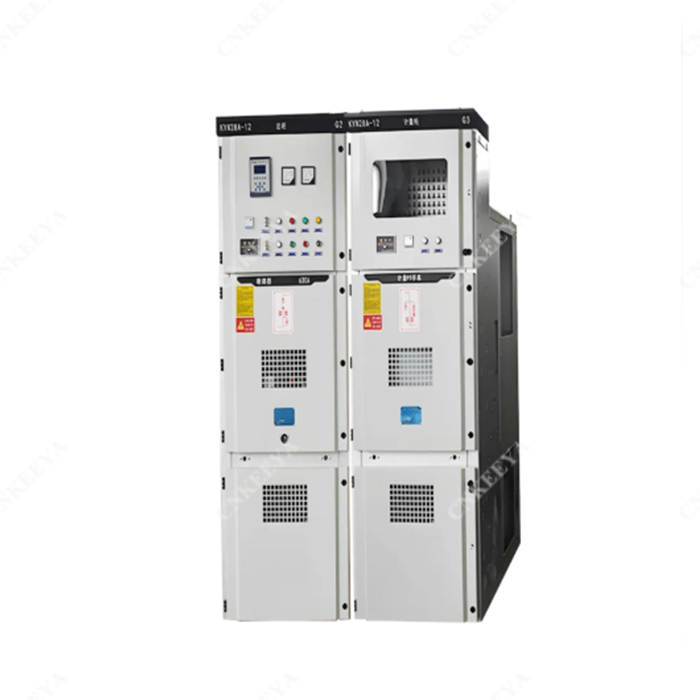

KYN28-24kV Schaltanlage

Als Hersteller legt CNKEEYA Wert darauf, erstklassige Produkte zu einem niedrigen Preis zu liefern, um sicherzustellen, dass unsere Kunden sowohl von Qualität als auch von Erschwinglichkeit profitieren. Die KYN28-24KV-Schaltanlage ist ein Beweis für unser Engagement, kostengünstige Lösungen ohne Kompromisse bei der Leistung bereitzustellen, und macht sie zur bevorzugten Wahl für diejenigen, die zuverlässige und budgetfreundliche Schaltanlagenoptionen für verschiedene Anwendungen suchen.

Dieses Produkt erfüllt die folgenden Normen: GB3906-20063.6-40.5KV AC Metallgekapselte Schaltgeräte und Steuergeräte*, GB/T11022 „Gemeinsame technische Anforderungen für Hochspannungsschaltgeräte und Steuergeräte“, IEC62271200 AC Metallgekapselte Schaltgeräte und Steuergeräte mit einer Nennspannung über 1 kV und unter 52“, DL/T404 „Bestellende technische Bedingungen für Wechselstrom in Innenräumen“. Hochspannungsschaltanlagen“.

KYN28-24

Gepanzerte, abnehmbare AC-Schaltanlage mit Metallgehäuse

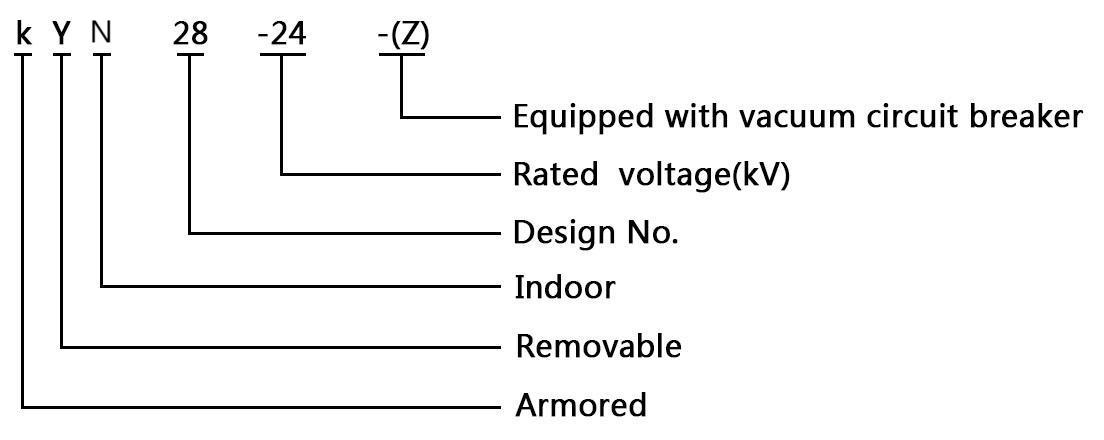

Modell und Bedeutung

Servicezustand

Umgebungslufttemperatur: maximale Temperatur 40℃, minimale Temperatur -15℃;

● Relative Luftfeuchtigkeit: Tagesmittel nicht mehr als 95 %, täglicher mittlerer Dampfdruck nicht mehr als 2,2 kPa, monatlicher Mittelwert nicht mehr als 90 %, monatlicher mittlerer Dampfdruck nicht mehr als 1,8 kPa;

● Höhe: 1000 m und darunter;

Erdbebenintensität: nicht mehr als 8 Grad;

● Die Umgebungsluft sollte frei von korrosiven oder brennbaren Gasen, Wasserdampf und anderen offensichtlichen Verunreinigungen sein;

● Es treten keine häufigen heftigen Vibrationen auf;

Für eine Verwendung über die in GB3906 spezifizierten normalen Umgebungsbedingungen hinaus sollte dies zwischen dem Benutzer und dem Hersteller ausgehandelt werden.

Technischer Parameter

Hinweis: Die Kurzschlusskapazität des Stromwandlers sollte separat berücksichtigt werden.

KYN28-24

Gepanzerte, abnehmbare AC-Schaltanlage mit Metallgehäuse

Produktstrukturmerkmal

Aufbau der Schaltanlage (siehe Abbildung 1).

Vollständig metallgepanzerte, zusammengebaute Struktur, breite Kombinationslösung.

● Der Schrankkörper besteht aus importiertem Aluminium und verzinktem, dünnem Stahlblech, das von der MINGE-Werkzeugmaschine verarbeitet wird. Dabei kommt die fortschrittliche Mehrkanten-Falttechnologie zum Einsatz, verbunden mit Nietmuttern und hochfesten Schrauben, mit hoher Präzision, geringem Gewicht, hoher Festigkeit und großer Vielseitigkeit der Teile.

● Es kann mit einem Vakuum-Leistungsschalter der Serie VS1-24 oder einem importierten Vakuum-Leistungsschalter der Serie VD4 ausgestattet werden, mit breiter Anwendbarkeit, hoher Zuverlässigkeit und langen wartungsfreien Jahren.

● Der Handwagen ist mit Arbeits- und Testpositionen ausgestattet, und jede Position ist mit Positionierungs- und Anzeigegeräten ausgestattet, was sicher und zuverlässig ist.

● Alle Arten von Handkarren können anhand modularer Bausteine ​​ausgetauscht werden, wodurch sichergestellt wird, dass Handkarren mit derselben Spezifikation frei austauschbar sind und niemals Handkarren mit unterschiedlichen Spezifikationen hineinpassen.

● Erdungsschalter-Installationsmodus

a.Installiert im mittleren Teil des Schranks (Frontmontagetyp) für eine bequeme beidseitige Wartung des Schranks.

b. Wird an der Rückseite des Schranks (hinterer Typ) installiert, um Platz an der Wand zu sparen.

● Installationsmethode des Stromwandlers:

a.Installiert vor dem Kabelraum an der Rückseite des Schranks.

b. An der Unterseite der großen Biegeplatte angehoben.

● Im Kabelraum können bis zu 9 einadrige Kabel verlegt werden.

● Jeder Hochdruckraum verfügt über einen Druckentlastungskanal, um die persönliche Sicherheit zu gewährleisten.

● Äußerst zuverlässiges Verriegelungsgerät erfüllt die Sicherheitsanforderungen der „Fünf-Prävention“ vollständig.

● Der Transport des Bollerwagens erfolgt mit einem Spezial-LKW, der leicht und flexibel einsetzbar ist.

● Die Vorder- und Hintertüren sind mit Beobachtungsfenstern ausgestattet, die eine einfache Beobachtung des Arbeitsstatus der Innenkomponenten ermöglichen.

KYN28-24

Gepanzerte, abnehmbare AC-Schaltanlage mit Metallgehäuse

Umrissgröße des Schaltschranks

KYN28-24

Bestellanweisung

● Zeichnungsnummer der Hauptstromkreislösung, Zweck- und Einzelleitungssystemzeichnung, Nennspannung, Nennstrom, Nennkurzschlussausschaltstrom, Verteilungsraumlayout und Schaltanlagenanordnungs- und Konfigurationszeichnung usw.

● Anforderungen an die Schaltanlagensteuerung, Mess- und Schutzfunktionen sowie andere Anforderungen an Verriegelungs- und automatische Geräte.

● Modell, Spezifikation und Menge der wichtigsten elektrischen Komponenten in Schaltanlagen.

● Wenn eine Sammelschienenverbindung zwischen Schaltanlage oder Einspeiseschrank erforderlich ist, müssen spezifische Anforderungen wie Nenntragfähigkeit der Sammelschienenkassette, Spannweite der Sammelschienenkassette und Höhe vom Boden bereitgestellt werden.

● Schaltanlagen, die unter besonderen Umgebungsbedingungen eingesetzt werden, sollten bei der Bestellung angegeben werden.
