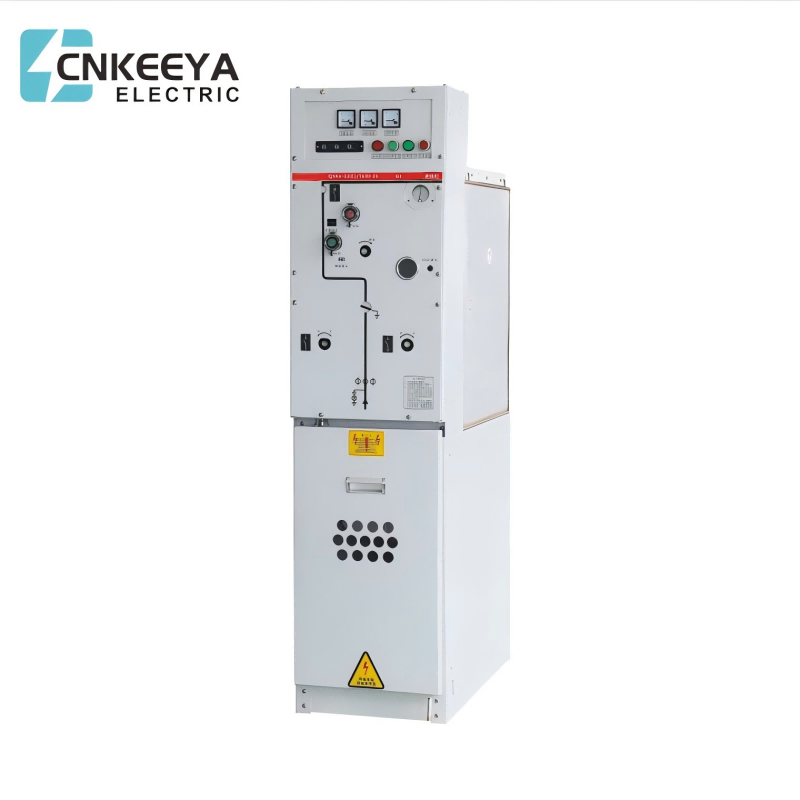

24-kV-Feststoffisolierte Ringhaupteinheit

CNKEEYA, ein renommierter Lieferant mit Sitz in China, ist auf die Bereitstellung hochwertiger 24-kV-Ringkabel mit fester Isolierung für effiziente und zuverlässige Stromverteilungslösungen spezialisiert. Die solide isolierte Ringhaupteinheit GTXGN □-12 ist eine von unserem Unternehmen entwickelte umweltschonende Verbundisolierringeinheit der neuen Generation. Es besteht hauptsächlich aus drei Teilen, nämlich der V-Einheit (Leistungsschaltereinheit), der C-Einheit (Lastschalteinheit) und der F-Einheit (Kombinationseinheit). Jede Einheit kann einzeln verwendet oder auch frei erweitert werden. Ihre Struktur ist in einen intelligenten Steuerinstrumentenraum, einen Betriebsmechanismus und einen Primärteil unterteilt. Der Instrumentenraum kann dem Mikrocomputerschutz (Controller) entsprechen. Er verwendet einen Federbetätigungsmechanismus und der Primärteil übernimmt den automatischen Gelprozess von APG. Der Trennschalter und die Lichtbogenlöschkammer sind vollständig im Epoxidharz eingeschlossen Harz, und eine spezielle Verbindung wird zum Verbinden des Busses verwendet.

Die Lichtbogenlöschkammer verfügt über ein spezielles Kupfer- und Chromkontaktmaterial – Längsmagnetfeldkontakt vom Typ R und einen vollständigen einmaligen Versiegelungsprozess. Das Kurzschlussstrom-Ausschaltvermögen und die Stabilität, die elektrische Lebensdauer, der Temperaturanstieg und das Isolationsniveau dieser Lichtbogenlöschkammer (Kupfer- und Aluminium-Kontaktmaterial, becherförmige Längsmagnetfeld-Kontaktstruktur und unvollständiger einmaliger Versiegelungsprozess) wurden im Vergleich zum Vorgängermodell offensichtlich verbessert. Der Betätigungsmechanismus übernimmt den elastischen Betätigungsmechanismus, der in den Schalter integriert ist, d. h. der Trennschalter und der elastische Betätigungsmechanismus des Hauptschalters sind integriert, wodurch die Verriegelung bequem realisiert werden kann, und die Mechanismusteile sind weniger, wodurch unnötige Übertragungsverbindungen mit hoher Zuverlässigkeit reduziert werden, und der elektrische Betrieb kann entsprechend den Bedürfnissen der Benutzer installiert werden.

Festisolierte, vollständig geschlossene Schaltanlage: Sie verwendet festes Isoliermaterial als Hauptisoliermedium und leitende Verbindung. Nachdem der Trennschalter, der Erdungsschalter, der Hauptbus, der Abzweigbus und andere dominante Stromkreise einzeln oder kombiniert sind, wird das feste Isoliermedium in ein oder mehrere Module mit bestimmten Funktionen eingewickelt und verpackt, die bei voller Isolierung und voller Dichtungsleistung neu kombiniert oder erweitert werden können. Der Drei-Stationen-Mechanismus kann den Laststrom öffnen und schließen und auch einen manuellen und elektrischen Betrieb realisieren.

Servicezustand

● Umgebungstemperatur: -45℃+45℃

● Luftfeuchtigkeit: der maximale durchschnittliche relative Durchschnitt ≤95 %, monatlicher Durchschnitt ≤90 %

● Höhe: ≤4000 Meter

● Seismische Kapazität: 8 Grad

● Schutzart: IP67 für elektrifiziertes Gehäusesicherungsrohr, IP3X-Schaltschrankgehäuse

Executive-Standard

GTXGN □-12

Solide isolierte Ring-Haupteinheit

● IEC 62271-1-2017 Hochspannungsschaltgeräte und -steuergeräte – Teil 1: Gemeinsame Spezifikationen

● IEC 620071-200-2003 Hochspannungs-Schaltgeräte und -Steuergeräte – Teil 200: Metallgekapselte Wechselstrom-Schaltgeräte und -Steuergeräte für Nennspannungen über 1 kV und bis einschließlich 52 kV

● GB3906-2006 Metallgekapselte Wechselstrom-Schaltanlagen und -Steuergeräte für Nennspannungen über 3,6 kV und bis einschließlich 40,5 kV

● GB/T11022-2011 Gemeinsame Spezifikationen für Normen für Hochspannungsschaltanlagen und -steuergeräte

● GB1984-2014 Hochspannungs-Wechselstrom-Leistungsschalter

● GB1985-2014 Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter

● GB3804-2017 Hochspannungs-Wechselstromschalter für Nennspannungen über 3,6 kV und weniger als 40,5 kV

● DL/T404-2018 Metallgekapselte Wechselstrom-Schaltanlagen und -Steuergeräte für Nennspannungen über 3,6 kV und bis einschließlich 40,5 kV

● Q/GDW730-2012 Spezifikationen für feststoffisolierte 12-kV-Ringkabeleinheiten

Technischer Parameter

Technischer Parameter der Schaltanlage

Sicherheit und Umweltschutz

Umweltschutz

Umrissgröße
