Warum wird eine festisolierte 24-kV-Ringleitung zur bevorzugten Wahl für die moderne Stromverteilung?

Da sich Stromverteilungsnetze weiter in Richtung höherer Sicherheit, geringerem Wartungsaufwand und größerer Umweltverträglichkeit weiterentwickeln, ist die24KV-Feststoffisolierte Ringhaupteinheitist zu einer immer beliebter werdenden Lösung für Versorgungsunternehmen, Projekte für erneuerbare Energien, Industrieanlagen und Gewerbegebäude geworden. In diesem Artikel erklären wir, wie sich diese innovative Schaltanlage von herkömmlichen gasisolierten Systemen unterscheidet, gehen auf ihre Funktionsprinzipien, technischen Vorteile, Anwendungsszenarien und Kaufüberlegungen ein und zeigen, warumCNKEEYAbietet zuverlässige Mittelspannungsverteilungslösungen für Kunden weltweit.

Inhalt

• Einführung
• Was ist eine festisolierte 24-kV-Ringhaupteinheit?
• Hauptvorteile festisolierter RMUs
• Wie funktioniert es?
• Lesen Sie weiter

Einführung

Die Nachfrage nach einer sichereren und umweltfreundlicheren elektrischen Infrastruktur hat die Einführung beschleunigt24-kV-Feststoffisolierte Ringhaupteinheitüber moderne Vertriebsnetze. Als erfahrener Hersteller elektrischer MittelspannungsgeräteCNKEEYAliefert fortschrittliche festisolierte Schaltanlagenlösungen, die darauf ausgelegt sind, die Betriebszuverlässigkeit zu verbessern und gleichzeitig die Umweltbelastung zu reduzieren. Im Vergleich zu herkömmlichen, mit SF₆-Gas isolierten Geräten bietet die festisolierte Technologie mehr Sicherheit, vereinfachte Wartung und eine hervorragende Langzeitleistung, was sie zur idealen Wahl für Versorgungsunternehmen, Industrieanlagen, Stationen für erneuerbare Energien, Flughäfen, Schienenverkehrssysteme und Smart-City-Projekte macht.

Unabhängig davon, ob es sich bei einem Projekt um die Modernisierung eines veralteten Stromnetzes oder den Bau eines brandneuen Stromverteilungssystems handelt, hat die Auswahl der geeigneten Ringleitungsanlage direkten Einfluss auf die Betriebseffizienz, die Wartungskosten, die Lebensdauer der Geräte und die Netzwerkzuverlässigkeit. Das Verständnis der technischen Eigenschaften feststoffisolierter Schaltanlagen ermöglicht es Ingenieuren und Einkaufsmanagern, fundierte Investitionsentscheidungen zu treffen.

Was ist eine festisolierte 24-kV-Ringhaupteinheit?

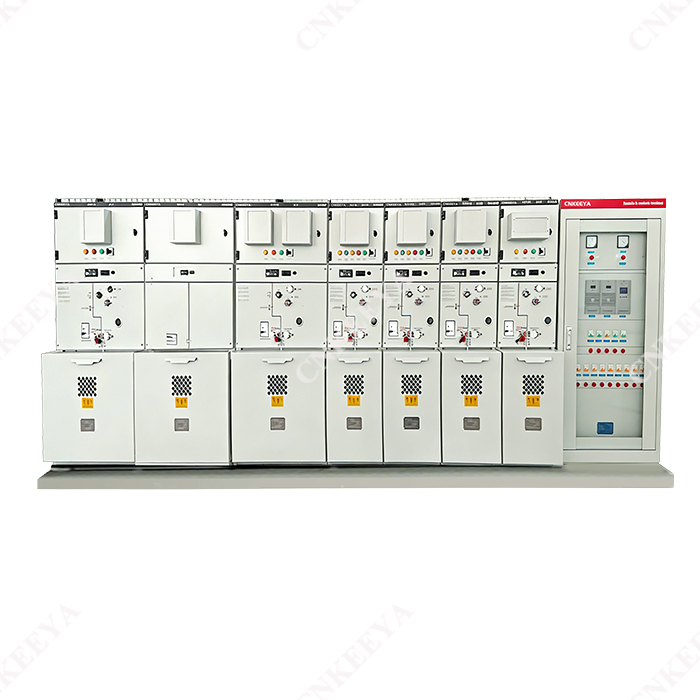

A 24-kV-Feststoffisolierte Ringhaupteinheit(RMU) ist eine kompakte Mittelspannungs-Schaltanlage für sekundäre Stromverteilungsnetze mit bis zu 24 Kilovolt. Anstatt sich auf SF₆-Gas als primäres Isoliermedium zu verlassen, werden fortschrittliche feste dielektrische Materialien verwendet, um unter Spannung stehende Komponenten sicher zu isolieren.

Die RMU integriert mehrere Funktionseinheiten in einem kompakten Gehäuse, darunter:

• Lasttrennschalter
• Leistungsschalter
• Vakuumunterbrecher
• Erdungsschalter
• Sammelschienen
• Schutzrelais
• Kabelanschlussfächer

Da alle unter Spannung stehenden Leiter in hochleistungsfähigen Feststoffisolationsmaterialien gekapselt sind, ist das Gerät äußerst widerstandsfähig gegen Staub, Feuchtigkeit, Kondensation, Verschmutzung und äußere Umwelteinflüsse. Diese Konstruktion verbessert die Betriebsstabilität auch unter anspruchsvollen Einbaubedingungen deutlich.

Im Gegensatz zu herkömmlichen luftisolierten Schaltanlagen benötigen feststoffisolierte RMUs deutlich weniger Bauraum und bieten gleichzeitig eine höhere Betriebssicherheit. Im Vergleich zu SF₆-gasisolierten Systemen eliminieren sie das Risiko von Treibhausgaslecks und vereinfachen die Einhaltung der Umweltvorschriften während des gesamten Gerätelebenszyklus.

Hauptvorteile festisolierter RMUs

Aufgrund mehrerer überzeugender Vorteile ersetzen immer mehr Versorgungsunternehmen und Industrieanwender herkömmliche Schaltanlagen durch festisolierte Alternativen.

1. Umweltfreundliches Design

Einer der bedeutendsten Vorteile ist die Eliminierung von Schwefelhexafluorid (SF₆), einem Treibhausgas mit extrem hohem Treibhauspotenzial. Durch den Ersatz der Gasisolierung durch feste dielektrische Materialien unterstützen die Geräte eine nachhaltige Energieinfrastruktur und helfen Unternehmen, immer strengere Umweltvorschriften einzuhalten.

2. Höhere Betriebssicherheit

Die feste Isolierung kapselt stromführende Leiter vollständig ein und minimiert so die Möglichkeit eines unbeabsichtigten Kontakts, eines Überschlags oder eines Isolationsfehlers. Betreiber profitieren von einer verbesserten Personensicherheit bei Schalt- und Wartungsarbeiten.

3. Hervorragende Beständigkeit gegenüber rauen Umgebungen

Feststoffisolierte RMUs gewährleisten eine hervorragende elektrische Leistung an Orten, die folgenden Einflüssen ausgesetzt sind:

• Hohe Luftfeuchtigkeit
• Salzspray
• Starke industrielle Verschmutzung
• Staubansammlung
• Große Höhe
• Häufige Temperaturschwankungen

Diese Anpassungsfähigkeit an die Umgebung reduziert unerwartete Ausfälle, die durch eine Verschlechterung der Isolierung verursacht werden, erheblich.

4. Kompakte Installationsfläche

Städtische Umspannwerke, unterirdische Verteilerräume, Gewerbegebäude und Kraftwerke für erneuerbare Energien verfügen häufig über begrenzten Installationsraum. Die kompakte Bauweise ermöglicht es Ingenieuren, die verfügbare Bodenfläche zu maximieren und gleichzeitig sichere Betriebsabstände einzuhalten.

5. Reduzierter Wartungsaufwand

Da keine Gasdrucküberwachung, Leckageprüfung oder Gasnachfüllung erfolgt, werden Wartungsarbeiten erheblich einfacher. Dies führt zu geringeren Lebenszykluskosten und kürzeren Ausfallzeiten während der gesamten Lebensdauer der Ausrüstung.

Wie funktioniert eine festisolierte 24-kV-Ringleitung?

Obwohl sich die Isolationstechnik von herkömmlichen gasisolierten Geräten unterscheidet, bleibt das Funktionsprinzip den Mittelspannungsingenieuren vertraut.

Die eingehende elektrische Energie gelangt über Einspeisungen in die RMU, bevor sie das interne Sammelschienensystem erreicht. Abhängig von den Betriebsbedingungen des Netzwerks leiten Schaltgeräte elektrische Energie zu den Abgängen, während Schutzgeräte die Schaltkreisbedingungen kontinuierlich überwachen.

Wenn ungewöhnliche Situationen wie Überlastungen, Kurzschlüsse oder Erdschlüsse auftreten, aktivieren Schutzrelais sofort den Vakuum-Leistungsschalter, isolieren den fehlerhaften Abschnitt und minimieren die Betriebsunterbrechung in nicht betroffenen Teilen des Verteilungsnetzes.

Eine solide dielektrische Isolierung umgibt permanent stromführende Leiter und gewährleistet so eine elektrische Isolierung, ohne auf unter Druck stehendes Isoliergas angewiesen zu sein. Das Ergebnis ist eine stabile dielektrische Leistung, eine hervorragende Isolationszuverlässigkeit und ein minimaler Wartungsaufwand während der gesamten Betriebslebensdauer der Ausrüstung.

Darüber hinaus können moderne intelligente RMUs digitale Überwachungssysteme integrieren, die in der Lage sind, Betriebsdaten in Echtzeit zu erfassen, vorausschauende Wartungsstrategien zu ermöglichen und die Entwicklung einer Smart-Grid-Infrastruktur zu unterstützen.

Vergleich der technischen Struktur von festisolierten 24-kV-RMU mit herkömmlichen Systemen

Das Verständnis der strukturellen Unterschiede zwischen Isolationstechnologien hilft Ingenieuren bei der Auswahl der richtigen Lösung für bestimmte Verteilungsszenarien. Der24-kV-Feststoffisolierte Ringhaupteinheitbietet einen grundlegend anderen Ansatz im Vergleich zu luftisolierten und SF₆-gasisolierten Systemen.

Kernkomponenten der festisolierten RMU

Eine Hochleistungs-RMU besteht aus mehreren integrierten Funktionsmodulen, die jeweils auf Zuverlässigkeit und Betriebssicherheit ausgelegt sind.

Vakuum-Leistungsschaltereinheit

Der Vakuum-Unterbrecher ist für die Unterbrechung von Fehlerströmen verantwortlich und sorgt für die Lichtbogenlöschung in einer geschlossenen Umgebung und bietet eine stabile und zuverlässige Schaltleistung auch unter Hochlastbedingungen.

Lasttrennschaltereinheit

Diese Komponente ermöglicht das sichere Schalten normaler Lastströme und ermöglicht es Betreibern, Verteilungsnetze neu zu konfigurieren, ohne die Versorgungsstabilität zu unterbrechen.

Feeder-Schutzsystem

Fortschrittliche Schutzrelais erkennen anormale elektrische Zustände wie Überstrom, Kurzschlüsse und Erdschlüsse und lösen eine sofortige Isolierung der betroffenen Stromkreise aus.

Sammelschienenmontage

Das interne Sammelschienensystem verteilt die elektrische Energie auf mehrere Abgänge und sorgt gleichzeitig für eine gleichbleibende Leitfähigkeit und minimale Energieverluste.

Leistungsvorteile in realen Anwendungen

In praktischen Einsatzszenarien zeigen festisolierte RMUs erhebliche Vorteile in Bezug auf Zuverlässigkeit und Lebenszykluskosteneffizienz.

• Reduzierte Ausfallhäufigkeit in städtischen Verteilnetzen
• Stabiler Betrieb in Küstenumgebungen und Umgebungen mit hoher Luftfeuchtigkeit
• Geringere Lebenszykluswartungskosten für Versorgungsunternehmen
• Verbesserte Sicherheit für Bediener in beengten Umspannwerken
• Höhere Systemzuverlässigkeit bei der Integration erneuerbarer Energien

In Solar- und Windkraftanlagen beispielsweise, wo die Umweltbelastung stark ist und der Wartungszugang begrenzt ist, bietet die festisolierte Technologie eine stabile und wartungsfreie Schaltlösung, die einen unterbrechungsfreien Stromfluss ins Netz gewährleistet.

Wichtige technische Designmerkmale

Moderne RMUs, die von Herstellern wie entwickelt wurdenCNKEEYAIntegrieren Sie fortschrittliche technische Prinzipien, um überlegene Leistung und langfristige Haltbarkeit zu gewährleisten.

• Vollständig versiegelte Isolationsstruktur, die eine Kontamination von außen verhindert
• Modularer Aufbau für flexible Systemerweiterung
• Integrierte Schutz- und Automatisierungssysteme
• Verbundwerkstoffe mit hoher Spannungsfestigkeit
• Lichtbogenbeständige Konstruktion für erhöhte Bedienersicherheit

Diese Merkmale sorgen gemeinsam für einen stabilen Betrieb in komplexen Vertriebsumgebungen und machen die Geräte sowohl für städtische als auch für industrielle Anwendungen geeignet.

Typische Anwendungen einer 24-kV-Ringleitung mit fester Isolierung

Der24-kV-Feststoffisolierte Ringhaupteinheitwird aufgrund seines kompakten Designs, seines hohen Sicherheitsniveaus und seiner starken Anpassungsfähigkeit an die Umwelt in zahlreichen Branchen häufig eingesetzt. Hersteller wieCNKEEYAEntwerfen Sie diese Systeme so, dass sie den Anforderungen moderner intelligenter Stromverteilungsnetze gerecht werden.

• Städtische Stromverteilungsnetze:Gewährleistet eine zuverlässige Stromversorgung in dicht besiedelten Städten mit begrenztem Platzangebot.
• Industrieanlagen:Bietet eine stabile Stromverteilung für Produktionsanlagen, Chemiefabriken und Schwerindustriegebiete.
• Erneuerbare Energieanlagen:Ideal für Solarparks und Windkraftanlagen, die wartungsarme Schaltanlagen erfordern.
• Verkehrsinfrastruktur:Wird in Flughäfen, U-Bahnen, Eisenbahnen und Tunneln zur sicheren und stabilen Stromsteuerung eingesetzt.
• Gewerbebauten:Unterstützt Einkaufszentren, Krankenhäuser, Rechenzentren und Hochhäuser mit kontinuierlichem Strombedarf.
• Smart-Grid-Projekte:Integriert sich in digitale Überwachungssysteme für intelligentes Energiemanagement.

Best Practices für Installation und Betrieb

Um die langfristige Zuverlässigkeit und den sicheren Betrieb eines feststoffisolierten RMU-Systems zu gewährleisten, müssen ordnungsgemäße Installations- und Betriebsverfahren befolgt werden.

1. Richtige Vorbereitung des Standorts

Die Installationsumgebung sollte sauber, trocken und frei von korrosiven Gasen sein. Auch wenn die Feststoffisolierung sehr resistent gegen Verschmutzung ist, verbessern die richtigen Installationsbedingungen die langfristige Leistung.

2. Korrekter Kabelabschluss

Um stabile elektrische Verbindungen zu gewährleisten und Teilentladungsrisiken zu minimieren, müssen hochwertige Kabelgarnituren verwendet werden.

3. Routineinspektionsstrategie

Obwohl der Wartungsaufwand minimal ist, wird eine regelmäßige Überprüfung des mechanischen Betriebs, der Schutzsysteme und der Außengehäuse empfohlen.

4. Elektrische Prüfung vor der Inbetriebnahme

Vor dem Einschalten des Systems müssen Isolationswiderstandstests, Funktionsschalttests und die Überprüfung des Relaisschutzes abgeschlossen werden.

5. Umweltüberwachung

In kritischen Installationen wie Rechenzentren oder Industrieanlagen trägt die Überwachung von Temperatur und Luftfeuchtigkeit dazu bei, optimale Betriebsbedingungen aufrechtzuerhalten.

Auswahlhilfe für Einkäufer und Ingenieure

Das Richtige wählen24-kV-Feststoffisolierte Ringhaupteinheiterfordert eine sorgfältige Bewertung der Systemanforderungen und Umgebungsbedingungen.

• Nennspannungs- und Stromanforderungen
• Kurzschlussausschaltvermögen
• Anzahl der Abgänge
• Umgebungsbedingungen (Luftfeuchtigkeit, Verschmutzungsgrad, Höhe)
• Platzverfügbarkeit für die Installation
• Integration mit Smart Grid- oder Automatisierungssystemen

Arbeiten Sie mit einem zuverlässigen Hersteller zusammen, zCNKEEYAstellt sicher, dass die ausgewählte Lösung sowohl den technischen Spezifikationen als auch den langfristigen betrieblichen Erwartungen entspricht.

Warum festisolierte Technologie die Zukunft ist

Der globale Energiesektor wandelt sich rasch in Richtung einer sichereren, umweltfreundlicheren und intelligenteren Infrastruktur. Die Technologie festisolierter Schaltanlagen passt perfekt zu diesem Wandel.

Im Gegensatz zu SF₆-basierten Systemen beseitigt es Treibhausgasprobleme, verbessert gleichzeitig die Sicherheit des Bedieners und senkt die Wartungskosten über den gesamten Lebenszyklus. Da sich die Entwicklung intelligenter Netze beschleunigt, steigt die Nachfrage nach kompakten, digital kompatiblen Schaltanlagen weiter.

Dies positioniert die24-kV-Feststoffisolierte Ringhaupteinheitals zukunftsfähige Lösung für moderne Stromverteilungsnetze weltweit.

Häufig gestellte Fragen (FAQ)

Wofür wird eine festisolierte 24-kV-Ringleitungseinheit verwendet?

Es wird in Mittelspannungs-Stromverteilungssystemen zur Steuerung, zum Schutz und zur Isolierung von Stromkreisen in städtischen Netzen, Industrieanlagen und Projekten für erneuerbare Energien eingesetzt.

Wie unterscheidet sich die Feststoffisolierung von der SF₆-Gasisolierung?

Bei der Feststoffisolierung werden Epoxid- oder Verbundmaterialien zur Isolierung der Leiter verwendet, während SF₆-Systeme auf Druckgas angewiesen sind. Eine solide Isolierung eliminiert Treibhausgasemissionen und reduziert den Wartungsaufwand.

Ist eine festisolierte RMU sicher für die städtische Installation?

Ja. Sein vollständig geschlossenes Design verhindert versehentlichen Kontakt mit spannungsführenden Teilen und funktioniert zuverlässig auch in kompakten Unterstationen oder Innenumspannwerken.

Wie hoch ist die Lebensdauer einer festisolierten 24-kV-Ringleitung?

In der Regel kann es je nach Umgebungsbedingungen und Lastprofilen 20 bis 30 Jahre lang zuverlässig betrieben werden.

Ist häufige Wartung erforderlich?

Nein. Einer der Hauptvorteile ist der geringe Wartungsaufwand, da keine Gasüberwachung oder Nachfüllung erforderlich ist.

Kann es in Smart-Grid-Systeme integriert werden?

Ja. Moderne Designs unterstützen digitale Überwachung, Fernsteuerung und intelligente Fehlererkennung für Smart-Grid-Anwendungen.

Abschluss

Der24-kV-Feststoffisolierte Ringhaupteinheitstellt einen großen Fortschritt in der Mittelspannungsverteilungstechnik dar. Mit seinem umweltfreundlichen Design, der kompakten Bauweise, dem hohen Sicherheitsniveau und der langen Lebensdauer entwickelt es sich schnell zur bevorzugten Lösung für moderne Stromnetze.

Durch den Verzicht auf SF₆-Gas und den Einsatz einer festen dielektrischen Isolierung erhöht diese Technologie nicht nur die Betriebssicherheit, sondern unterstützt auch globale Nachhaltigkeitsziele. Von der städtischen Infrastruktur bis hin zu erneuerbaren Energiesystemen – seine Vielseitigkeit macht es zu einer Schlüsselkomponente in der Stromverteilung der nächsten Generation.
