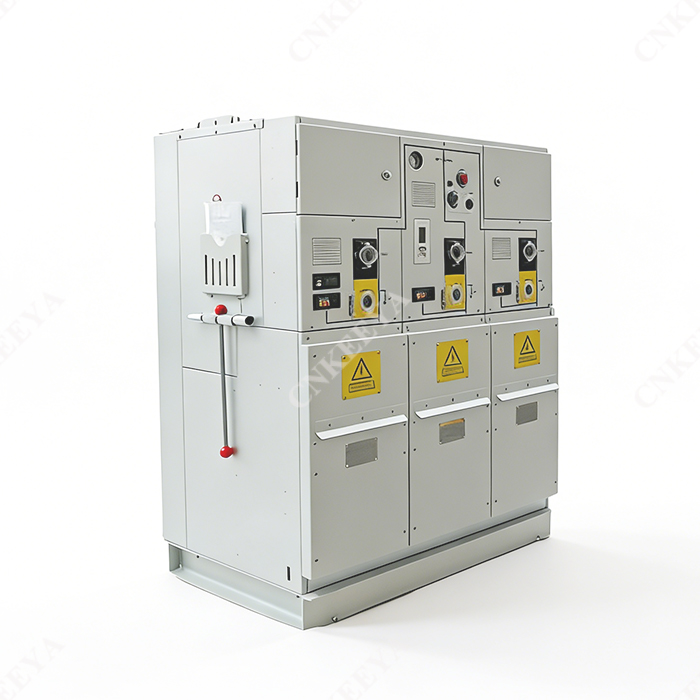

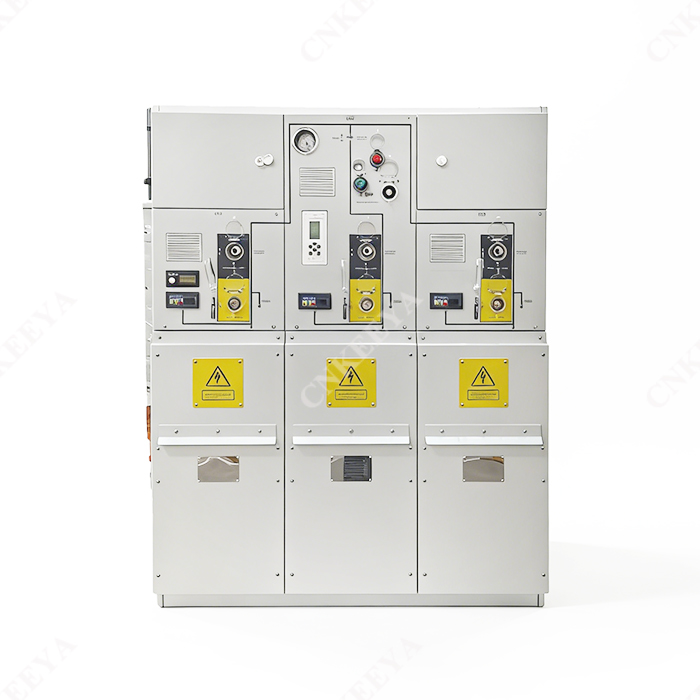

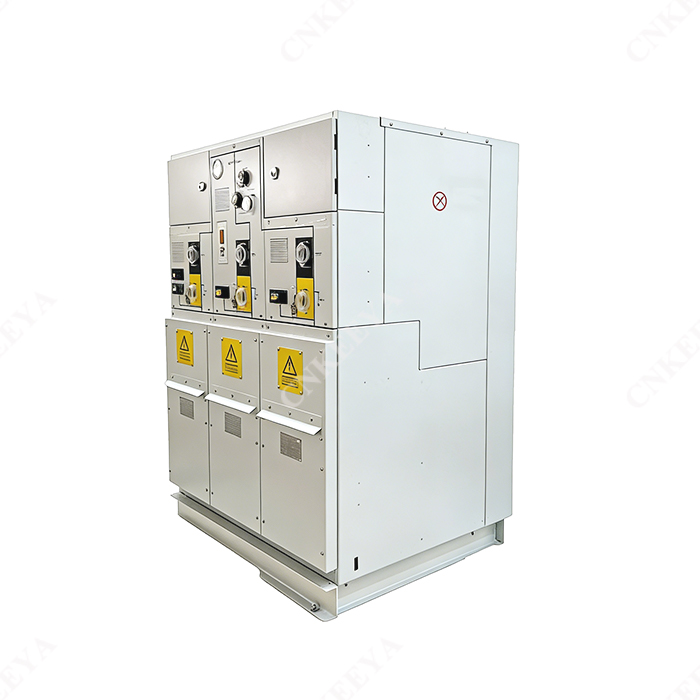

12 kV Vollisolierte aufblasbare Ringschalterausrüstung

12-kV-vollisolierte aufblasbare Ringschaltergeräte werden häufig in 10-kV-/6-kV-Stromverteilungssystemen verwendet und sind das bevorzugte Schalterprodukt für alle Arten von Umspannwerken und Verteilungssystemen für städtische und ländliche Benutzer. Die Schaltanlage ist eine modulare Einheitsart, die je nach Verwendungszweck kombiniert werden kann; Es gibt zwei Arten von festen Einheitenkombinationen und erweiterbaren Einheiten, um den flexiblen Einsatz kompakter Schaltanlagen in verschiedenen Umspannwerken zu ermöglichen.

Das gasgefüllte Ringhauptgerät RM-12(C)/630-25 ist ein vollständig abgedichtetes System und seine stromführenden Teile und Schalter sind in einem Edelstahlgehäuse eingeschlossen. Die gesamte Schaltanlage wird nicht durch äußere Umgebungsbedingungen beeinflusst, wodurch Betriebssicherheit und Personensicherheit gewährleistet werden, um eine Wartungsfreiheit zu erreichen. Durch die Wahl eines erweiterbaren Busses können beliebige Kombinationen vorgenommen werden, um eine vollständige Modularität zu erreichen. Die Sicherheitsisolierung und Abschirmung der verlängerten Stromschiene sorgen für Zuverlässigkeit und Sicherheit. Die gasgefüllte Ringleitungseinheit RM-12(C)/630-25 kann auch IV-basierte Automatisierungslösungen bereitstellen, das Konzept intelligenter Schalter bilden und den Arbeitsaufwand für die Installation und Inbetriebnahme vor Ort minimieren.

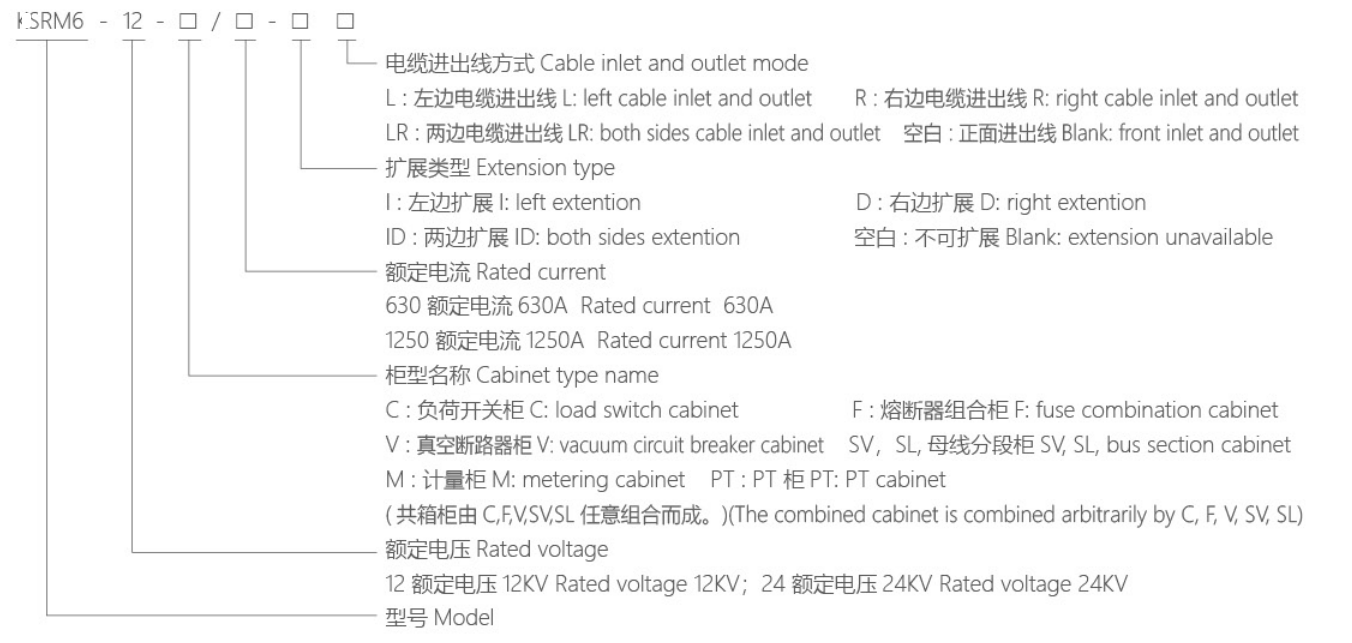

Modell und Bedeutung

· Die gasgefüllte Ringhaupteinheit der Serie RM-12(C)/630-25 verfügt über SF6-Gas, das als Lichtbogenlösch- und Isoliermedium verwendet wird.

· Das Gerät ist eine vollständig versiegelte und vollständig isolierte Struktur. Die Sammelschienen-, Schalter- und Weichenteile sind vollständig in einem Edelstahlgehäuse eingeschlossen. Der Hohlraum ist mit 1,4 bar SF6-Gas gefüllt und der Schutzgrad erreicht IP67. Das gesamte Schaltgerät ist von äußeren Umgebungsbedingungen völlig unabhängig, und der normale Betrieb des Schalters kann auch unter extremen Bedingungen wie kurzzeitigem Überlaufen gewährleistet werden, und das Produkt ist lebenslang wartungsfrei.

· Das Gerät verfügt über einen zuverlässigen und sicheren Druckentlastungskanal, der die persönliche Sicherheit des Bedieners auch in extremen Situationen gewährleisten kann.

· Die Einheit ist in zwei Ausführungen erhältlich: feste Einheitenkombination und erweiterbare Einheitenkombination.

· Der Ein- und Ausstieg des Geräts erfolgt normalerweise von vorne und kann je nach Installationsposition auch einen seitlichen Ausstieg oder eine seitliche Erweiterung erreichen.

· Die Größe des Geräts ist einfach zu installieren und eignet sich für Orte mit wenig Platz und schlechten Umgebungsbedingungen.

· Das Gerät kann mit elektrischen Antriebs-, Fernbedienungs- und Überwachungsgeräten ausgestattet werden, um den unterschiedlichen Bedürfnissen der Benutzer gerecht zu werden.

Technischer Parameter

Hinweis: Dies hängt von der Nennstromstärke der Sicherungen ab.

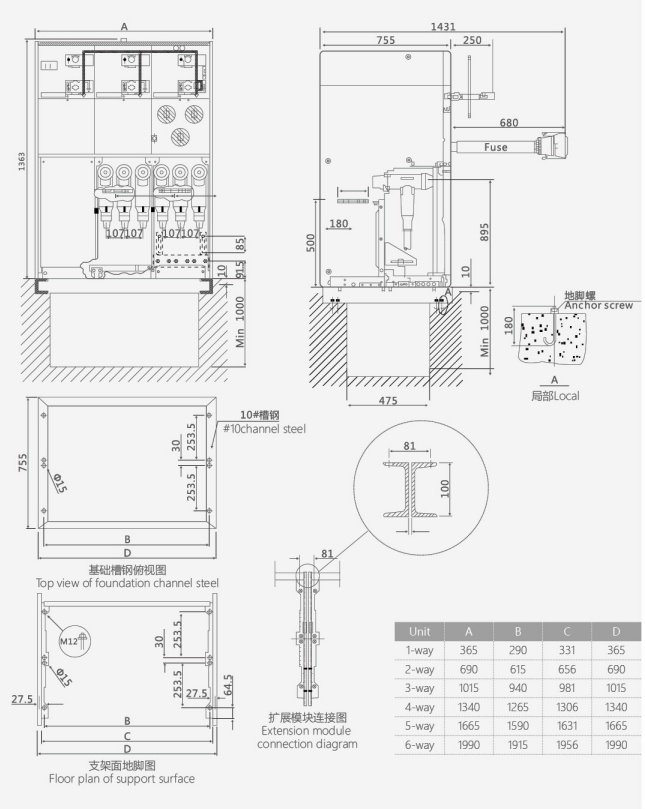

Struktur und Größe des Schaltschranks
