Feste, metallgekapselte Schaltanlage in Kastenform

Als Hersteller stellt unser Schwerpunkt auf Kosteneffizienz sicher, dass Kunden qualitativ hochwertige Produkte erhalten, ohne ihr Budget zu beeinträchtigen. Die kastenförmige feste, metallgekapselte Schaltanlage von Keeya ist ein Beispiel für unser Engagement für die Bereitstellung wirtschaftlicher und dennoch robuster Lösungen und macht sie zur bevorzugten Wahl für diejenigen, die erschwingliche und zuverlässige Schaltanlagenlösungen für verschiedene Anwendungen suchen.

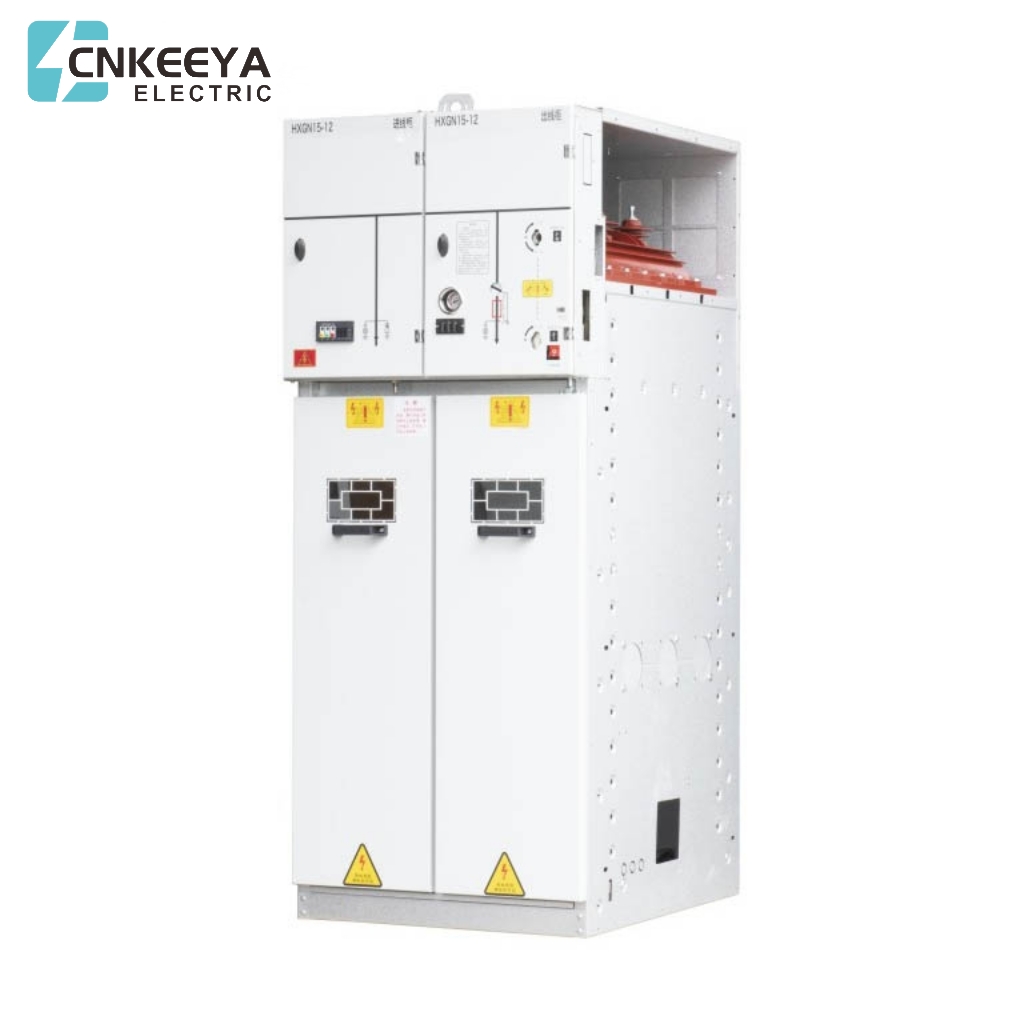

Das kastenförmige Pxed-Ringhauptgerät mit Metallgehäuse HXGN15-12 (kurz: ING-Hauptgerät) eignet sich für Stromversorgungssysteme mit Wechselstrom 50 Hz und 12 kV, die in der Industrie und in Kabelringnetzen und Stromversorgungsanschlüssen weit verbreitet sind. Besonders geeignet für kleine Umspannwerke, Schaltanlagen, städtische Wohnverteilung, Industrie- und Bergbauunternehmen, Einkaufszentren, Flughäfen, U-Bahnen, Windkraftanlagen, Krankenhäuser, Stadien, Eisenbahnen und andere Orte.

Servicezustand

● Höhe: ≤ 1000m (besondere Anforderungen können bei der Bestellung angegeben werden, derzeit sind 6 Gruppen auf einer Höhe von 5200m im Einsatz).

● Umgebungstemperatur: -35℃ ~+45℃, maximale tägliche durchschnittliche Temperaturdifferenz ≤ 25°C. Die durchschnittliche relative Luftfeuchtigkeit pro Tag darf 95 % nicht überschreiten und die durchschnittliche relative Luftfeuchtigkeit pro Monat darf 90 % nicht überschreiten.

● Seismische Kapazität: 8 Grad.

● Anstelle von starken Vibrationen und Stößen und ohne Gefahr von chemischer Korrosion oder Explosion.

Executive-Standard

● GB3906-2006 Metallgekapselte Wechselstrom-Schaltanlagen und -Steuergeräte für Nennspannungen über 3,6 kV und bis einschließlich 40,5 kV

● IEC 60298 AC-Metallgekapselte Schalt- und Steuergeräte für Nennspannungen über 1 kV und bis einschließlich 52 kV

● GB/T 11022-2011 Gemeinsame Spezifikation für Normen für Hochspannungsschaltanlagen und -steuergeräte

Produkteigenschaft

Schönes und kompaktes Erscheinungsbild, der Schutzgrad des Gehäuses liegt nach der Montage des Schranks bei mehr als IP3X.

● Die oberen und unteren Einheiten sind modular aufgebaut und einfach zu installieren und zu warten.

● Das Schrankgestell verfügt über eine genietete Struktur, um die Stabilität des Schranks zu gewährleisten.

● Integrierter Niederspannungsraum für die Montage von Sekundärkomponenten und ein erweiterbarer Zählerraum für die Montage weiterer Sekundärschutzeinheiten. Druckentlastungskanäle für den Einbau sind vorhanden.

● Es verfügt über einen gasisolierten, wartungsfreien SF6-Lastschalter mit guter Wirtschaftlichkeit und Zuverlässigkeit. Leicht zu bedienen.

● Mit einer kompletten vorbeugenden Verriegelungsvorrichtung, hohe Installationsleistung.

HXGN15-12

Feste, metallgekapselte Schaltanlage in Kastenbauweise

Produktstruktur

● Die Gesamtstruktur

● Die Ringhaupteinheit besteht aus Busraum, Lastschalterraum (oder Leistungsschalterraum), Kabelraum, Betriebsmaschinen, Verriegelungsmechanismus und Niederspannungskontrollraum sowie Mess- oder Messkreisen. Jedes Fach ist durch Stahlplatten getrennt, um eine Störung des angrenzenden Raums zu vermeiden.

● Busraum

Der Sammelschienenraum ist im oberen Teil der Schaltanlage angeordnet, wo die Hauptsammelschienen miteinander verbunden sind und durch die gesamte Schaltanlagenreihe verlaufen. Die Busse sind horizontal angeordnet und können problemlos erweitert werden.

● Hauptschaltraum

a.Lastschaltraum: Im Schaltraum befindet sich ein Lastschalter. Das Gehäuse des Lastschalters besteht aus Epoxidharz und ist mit SF6-Gas als Lichtbogenlösch- und Isoliermedium gefüllt. Am vorderen Ende der Betätigungswelle befindet sich dort sind zwei transparente, heißgepresste Endkappen aus Kunststoff, durch die der Zustand des Kontakts beobachtet werden kann. Je nach Kundenwunsch kann im Schaltraum ein SF6-Gasdichtemessgerät oder ein Gasdichtemessgerät mit Alarmkontakt installiert werden

b. Leistungsschalterraum: Der Leistungsschalterraum befindet sich in der Mitte der Schaltanlage und kann je nach Kundenwunsch mit speziellen Vakuum-Leistungsschaltern oder SF6-Leistungsschaltern ausgestattet werden. Seine Schaltleistung kann den normalen Schalt- und Zweignetzbetrieb erfüllen und Unterbrechen des elektrischen Stroms bei Kurzschlüssen usw. unter besonderen Umständen. Vakuum-Leistungsschalter eignen sich besonders für häufig genutzte Netzwerksysteme. Der Leistungsschalter ist mit einem Federantrieb mit Wiedereinschaltfunktion, zuverlässiger Wirkung und langer Lebensdauer ausgestattet.

● Kabelraum

Der Kabelraum dient hauptsächlich dem Anschluss von Kabeln, so dass ein- oder dreiadrige Kabel mit einfachsten ungeschirmten Kabelsträngen verbunden werden können. Gleichzeitig ist ausreichend Platz für die Unterbringung von Blitzableitern, Stromwandlern usw. vorhanden untere Erdungsschalter. Gemäß der Standardausführung verfügt die Schaltanlagentür über ein Beobachtungsfenster und eine Sicherheitsverriegelung, und die Bodenplatte des Kabelraums ist mit einer Verschlussabdeckung und einer Kabelklemme mit Halterung geeigneter Größe ausgestattet. Der vordere Türrahmen der Bodenplatte des Kabelraums kann entfernt werden, um die Kabelinstallation zu erleichtern.

● Antriebsmechanismus, Verriegelungsmechanismus und Niederspannungswarte Die Niederspannungskammer mit Verriegelung fungiert gleichzeitig als Bedienpult. Die Niederspannungskammer ist mit einem Federantrieb mit Stellungsanzeige und einer mechanischen Verriegelung ausgestattet. Es kann außerdem mit Hilfskontakten, Auslösespulen, Notauslösemechanismen, kapazitiven Live-Anzeigegeräten, Schlüsselschlössern und elektrischen Betriebsgeräten ausgestattet werden. Gleichzeitig kann der Niederspannungsraum auch zur Installation von Steuerstromkreisen, Registriergeräten und Schutzrelais genutzt werden. Die 750 mm breite Schaltanlage ist mit zwei identischen Niederspannungsräumen ausgestattet, die mit weiterem Zubehör ausgestattet werden können.

Technische Parameter

Umrissgröße

Strukturdiagramm

1. Betätigungsmechanismus

2. Lastschalter

3. Schrankkörper

4. Instrumentenraum

5. SF6-Voltmeter

6. Hochspannungsanzeige

7. Sicherung

8. Unterer Erdungsschalter

Bestellanweisung

Bitte bei Bestellung angeben:

● Bei der Bestellung sind folgende technische Daten anzugeben;

● Nummer der Hauptverkabelungslösung, Zweck- und Einzelleitungssystemzeichnung, Nennspannung, Nennstrom, Nennkurzschlussausschaltstrom, Verteilungsraum-Layout-Zeichnung und Schaltschrank-Anordnungszeichnung usw.;

● Anforderungen an die Steuer-, Mess- und Schutzfunktionen der Schaltanlage sowie Anforderungen und Schaltpläne für andere Schließ- und Automatikgeräte; Modell, Spezifikation und Anzahl der wichtigsten elektrischen Komponenten in der Schaltanlage;

● Wenn die Schaltanlage unter besonderen Umgebungsbedingungen eingesetzt wird, sollte dies bei der Bestellung angegeben werden;

● Sonstige Sonderwünsche müssen vor der Bestellung ausführlich schriftlich erläutert und verhandelt werden.

Produktübersicht

Erhöhen Sie die Kapazität des Haupttransformators und verbessern Sie die Stromversorgungskapazität des Umspannwerks.

Verbessern Sie die Stromübertragungskapazität von Verteilungsleitungen und reduzieren Sie die Anzahl der Verteilungsleitungen.

Erhöhen Sie den Einspeiseradius von Mittelspannungsleitungen.

Verbessern Sie die Qualität der Stromversorgung des Mittelspannungsnetzes.

Reduzieren Sie den Leistungsverlust des Mittelspannungsnetzes.

Sparen Sie Nichteisenmetalle und Landressourcen.

Modell und Bedeutung

Servicezustand

● Höhe: ≤1000 m Umgebungstemperatur: maximale Umgebungstemperatur +40℃, minimale Umgebungstemperatur -35℃, maximale tägliche Temperaturdifferenz 25℃;

● Relative Luftfeuchtigkeit: tägliche durchschnittliche relative Luftfeuchtigkeit ≤95 %, monatliche durchschnittliche relative Luftfeuchtigkeit ≤90 %;

● Seismische Intensität: 8 Grad;

Nennfrequenz des Systems: 50 Hz;

Jährliche Leckrate von SF6: ≤0,1 %;

Gehäuseschutzart: IP3X;

● Hinweis: Wenn Sie dieses Produkt über die oben genannten Bedingungen hinaus bestellen, wenden Sie sich bitte an unser Unternehmen.

Executive-Standard

● GB/T156 Standardspannungen

● GB 311.1 Isolierungskoordination – Teil 1: Definitionen, Grundsätze und Regeln;

● GB 38043,6 kV ~ 40,5 kV Hochspannungs-Wechselstromschalter für Nennspannungen über 3,6 kV und weniger als 40,5 kV GB 3906 Metallgekapselte Wechselstromschaltanlagen und -steuergeräte für Nennspannungen über 3,6 kV und bis einschließlich 40,5 kV;

● GB/T 11022 Gemeinsame Spezifikationen für Hochspannungsschaltanlagen und -steuergerätenormen;

● GB/T 12.022 Schwefelhexafluorid für industrielle Zwecke;

● GB16926 Hochspannungs-Wechselstrom-Schalter-Sicherungs-Kombinationen;

● DL/T 404 AC-Hochspannungsschaltfeld für den Innenbereich Vollständig metallgekapseltes Ringhauptgerät

Technische Parameter

Hinweis: Der Nennstrom der Schalter-Sicherungs-Kombination wird für das gesamte kombinierte Gerät aus Lastschalter und ausgewählter Sicherung verwendet. Die Daten außerhalb der Klammern beziehen sich auf das Sternpunkt-Erdungssystem durch niedrigen Widerstand, die Daten innerhalb der Klammern beziehen sich auf das Sternpunkt-Erdungssystem durch niedrigen Widerstand zur Sternpunkterdung oder zum ungeerdeten System über eine Lichtbogenunterdrückungsspule.

Vollständig metallgekapseltes Ringhauptgerät

Umrissgröße

Übersichtsdiagramm des Schranks mit eingehender (abgehender) Leitung

Notiz:

1. Die Nenntiefe des Schaltschranks umfasst alle Außenkanten des Türblatts (mit Ausnahme der konvexen Elemente, Schlösser, Stifte und der konvexen Teile des Türblatts).

2.Die Nennhöhe des Schaltschranks, einschließlich aller Außenkanten des Kopfes (ohne konvexe Ringe)
