Vollständig geschlossene, vollständig isolierte, gasgefüllte Ring-Haupteinheit

Keeya, ein führender Anbieter, präsentiert die vollständig geschlossene, vollisolierte, gasgefüllte Ringhaupteinheit, die modernste Technologie mit kostengünstigen Lösungen kombiniert. Unser Engagement für die Bereitstellung qualitativ hochwertiger Produkte geht einher mit unserem Engagement für die Gewährleistung wettbewerbsfähiger Preise. Keeya ist Ihre zuverlässige Quelle für effiziente und kostengünstige Lösungen im Bereich vollständig geschlossener, vollständig isolierter, gasgefüllter Ringleitungen. Arbeiten Sie mit uns zusammen, um erstklassige Produkte zu erhalten, die Ihren Budgetüberlegungen entsprechen.

Die vollständig geschlossene, vollständig isolierte ges-abgelegte Ringleitungseinheit RM6-40,5 ist eine neue Generation von Schaltanlagen, die von unserem Unternehmen als kompletter Satz dreiphasiger 12-40,5-kV-Wechselstrom-5-OHz-Geräte für den Innenbereich zum Empfangen und Verteilen von elektrischer Energie hergestellt werden. Sie wird hauptsächlich verwendet für Energieumwandlung und -übertragung von Mittelspannungssystemen wie verschiedenen Kraftwerken, Umspannwerken, Industrie- und Bergbauunternehmen, U-Bahnen, Zivil- und Gewerbegebäuden zur Steuerung, zum Schutz und zur Überwachung. Es zeichnet sich durch zuverlässige Leistung, starke Anpassungsfähigkeit und geringe Größe aus.

RM6-40,5

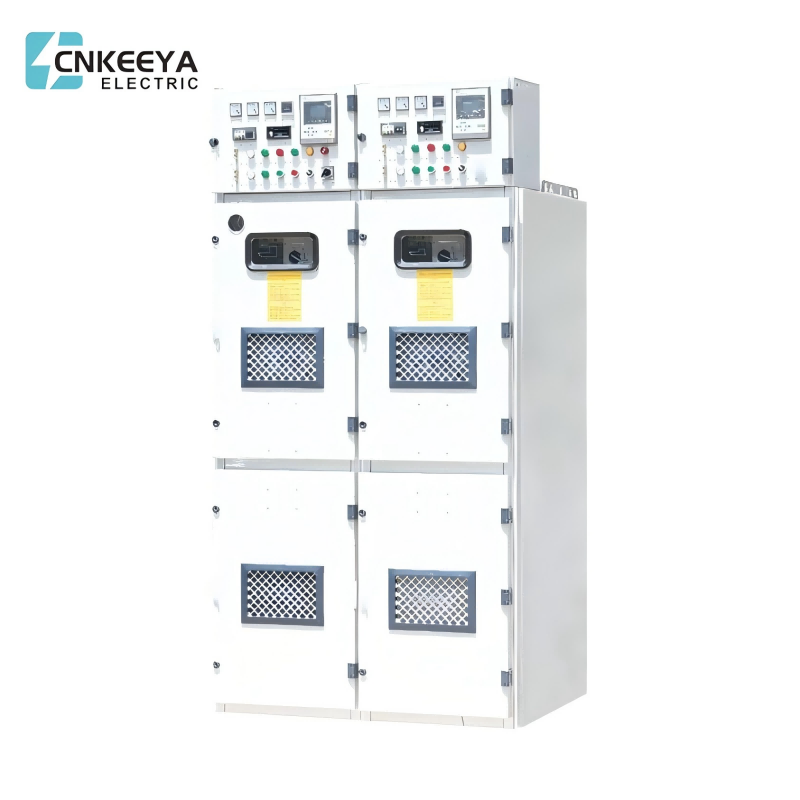

RM6-40.5 Vollständig geschlossene, vollständig isolierte, gasgefüllte Ringhaupteinheit

Konforme Standards

● GB 3906 Metallgekapselte Wechselstromschaltanlagen und -steuergeräte für Nennspannungen über 3,6 kV und bis einschließlich 40,5 kV

● DL/T 404 AC-Hochspannungsschaltfeld für den Innenbereich

● IEC 62271-200:2003 metallgekapselte AC-Schaltanlagen und -Steuergeräte für Nennspannungen über 1 kV und bis einschließlich 52 kV. 1016001/003-0000-00 Materialbeschaffungsstandard der State Grid Corporation of China für 12 kV und 24 kV

● 1016001/003-0000-00 Materialbeschaffungsstandard der State Grid Corporation of China für 12 kV, 24 kV und 40,5 kV Hochspannungsschaltanlagen 1016001/003-0000-00 Allgemeine technische Daten

Servicezustand

● Umgebungstemperatur: Die maximale Temperatur beträgt 40℃, die minimale Temperatur beträgt -25℃ und der innerhalb von 24 Stunden gemessene Durchschnittswert überschreitet 35℃ nicht;

● Relative Luftfeuchtigkeit: Der innerhalb von 24 Stunden gemessene Durchschnittswert der relativen Luftfeuchtigkeit darf 95 % nicht überschreiten, und der Durchschnittswert der monatlichen relativen Luftfeuchtigkeit darf 90 % nicht überschreiten.

● Kondensation kann auftreten, wenn sich die Temperatur bei hoher Luftfeuchtigkeit schnell ändert. Der innerhalb von 24 Stunden gemessene Durchschnittswert des Wasserdampfdrucks darf 2,2 kPa nicht überschreiten, und der Durchschnittswert des monatlichen Wasserdampfdrucks darf 1,8 kPa nicht überschreiten;

● Höhe: nicht mehr als 1000 m;

● Erdbebenintensität: nicht mehr als 8 Grad;

● Die Amplitude der im Sekundärsystem induzierten elektromagnetischen Störungen darf 1,6 kV nicht überschreiten;

● Die Umgebungsluft ist nicht offensichtlich durch Staub, Rauch, korrosive und brennbare Gase, Dampf oder Salznebel belastet.

Hinweis: Wenn die Nutzungsbedingungen über die oben genannten Bestimmungen hinausgehen, kann die Lösung durch Rücksprache mit dem Benutzer festgelegt werden. RM6-40,5 RM6-40.5 Vollständig geschlossene, vollständig isolierte, gasgefüllte Ringhaupteinheit

Technische Parameter

NEIN.	Artikel			Einheit	Technisch Parameter
1	Nennspannung			kV	12	40.5
2	Nennstrom			A	1250~3150	1250~2500
3	Nennfrequenz			Hz	50
4	Bewerteter Kurzzeitstrom			k/Vs	25、31.5
5	Bewerteter Spitzenstrom			kA	63、80
6	Bemessungskurzschlussstromdauer			S	4
7	Bemessungskurzschlussausschaltstrom			kA	25、31.5
8	Bemessungskurzschluss-Einschaltstrom			kA	63、80
9	Dauer des Lichtbogens			S	0.5
10	Mechanisches Leben	Leistungsschalter		Zeit	2000	10000
		Trennschalter			3000
		Erdungsschalter			3000
11	Elektrische Lebensdauer des Leistungsschalters			Zeit	30
12	Nenndruck des gefüllten Gases (Überdruck bei 20 ℃)			MPa	0.05
13	Minimum Funktionsdruck (Manometer Druck bei 20℃)				0.03
14	Jährliche Leckagerate von SF6-Gas				≤0,5 %
15	Bewerteter Isolationsgrad	Bemessungsfrequenzspannungsfestigkeit (1 Minute) (effektiv)	Phase zu Phase, Phase zu Erde	kV	42	95
			Isolierabstand, Vakuumöffnung		48	118
		Nenn-Blitzstoßfestigkeitsspannung (Spitze)	Phase zu Phase, Phase zu Erde	kV	75	185
			Trennstrecke, Vakuumöffnung		85	215
16	Hilfs Kontrolle Schaltkreis	Nennspannung		V	12	40.5
		1 Minute Leistung Frequenzfestigkeitsspannung			1250~3150	1250~2500
17	Kabinett Schutzgrad	Schrankgehäuse			50
		Mit Gas gefülltes Fach			25、31.5
18	Kategorie des Verlusts der Betriebskontinuität			A	63、80
19	Temperaturanstiegstest				4
20	Widerstand des Hauptstromkreises	1250		UΩ	25、31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	Teilweise Entladung	Prüfspannung		kV	3000
		Einzelnes Isolierelement		PC	3000
		Komplett-Set			30
22	Lebensdauer				0.05

RM6-40,5

RM6-40.5 Vollständig geschlossene, vollständig isolierte, gasgefüllte Ringhaupteinheit

Notiz:

1.Der Nennkurzschlussstrom von 40,5 kV/2000 A beträgt 31,5 kA; Der Nenn-Kurzschlussausschaltstrom von 12 kV/3150 A beträgt 31,5 kA;

2. Die Parameter des Bemessungsspitzenstroms und des Bemessungskurzzeitstroms des Stromwandlers müssen separat bewertet werden.

3. Der Stromkreiswiderstand bezieht sich auf den Messwert, der von der Abgangsleitung der Buskoppler-Buchse (einschließlich des Buskopplers) bis zur Abgangsleitungsseite der Kabelsteckdose (einschließlich des Stromgeräts) gemessen wird. Wenn der Buskoppler und das Stromgerät nicht enthalten sind, sollte der Wert in der Tabelle um 20 subtrahiert werden.

Übersichts- und Strukturdiagramm einer Schaltanlage

1. Kleiner Busraum

2. Instrumentenraum

3.Gasgefüllter Abteil des Hauptbusses

4. Stationstrennschalter

5.Betriebsmechanismusraum

6.Leistungsschalter

7.Gasgefülltes Fach des Leistungsschalters

8. Kabelraum

9.Stromwandler

10.Kabel

11.CM-35 Blitzableiter

12. Druckentlastungskanal

13.Kabelstecker

14.Kabelbuchse

15. Steckdosenstecker prüfen

16.Teststeckdose

17.Zweigbus

18. Druckentlastungsvorrichtung

19. Hauptbus

20.Buskoppler-Buchse

21.Buskoppler

Notiz:

a (Schrankbreite): 600 mm, 800 mm;

b (Schranktiefe): 1420 in der Tiefe für 12 kV; 1620 tief für 40,5 kV.
