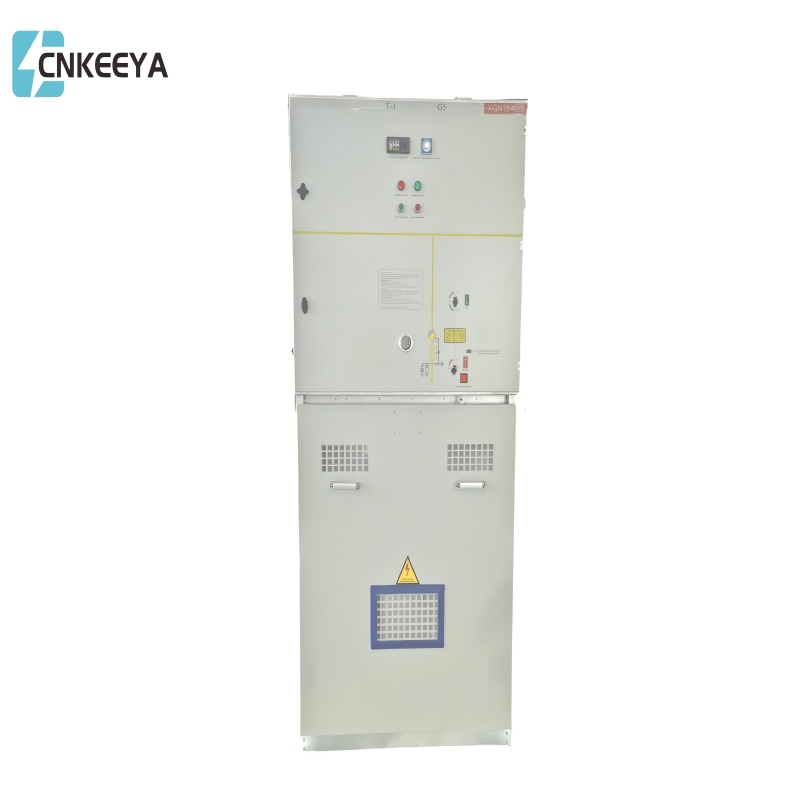

Vollständig mit Metall umschlossene Ring-Haupteinheit
  • Vollständig mit Metall umschlossene Ring-HaupteinheitVollständig mit Metall umschlossene Ring-Haupteinheit

Vollständig mit Metall umschlossene Ring-Haupteinheit

Keeya, ein renommierter Hersteller, präsentiert stolz die Full Metal Enclosed Ring Main Unit, die fortschrittliche Technologie mit kostengünstigen Lösungen verbindet. Wir legen großen Wert auf die Lieferung qualitativ hochwertiger Produkte zu wettbewerbsfähigen Preisen und stellen so sicher, dass sich unsere vollständig aus Metall gekapselten Ringhauptgeräte als zuverlässige und erschwingliche Lösungen hervorheben. Arbeiten Sie mit Keeya zusammen, um auf erstklassige Fertigungskompetenz, Kosteneffizienz und Exzellenz im Bereich vollständig metallgekapselter Ringleitungseinheiten zuzugreifen. Vertrauen Sie uns für innovative Lösungen, die Ihre Anforderungen erfüllen und gleichzeitig Ihr Budget einhalten.

Modell: XGN□-24KV

Anfrage absenden

Produktbeschreibung

Keeya, ein führender Hersteller, präsentiert stolz die Full Metal Enclosed Ring Main Unit, die modernste Technologie mit einer Verpflichtung zur Kosteneffizienz kombiniert. Unser Engagement für die Bereitstellung qualitativ hochwertiger Produkte geht einher mit unserem Fokus auf die Bereitstellung wettbewerbsfähiger Preise. Keeya gilt als vertrauenswürdige Quelle für kosteneffiziente Lösungen im Bereich vollständig metallgekapselter Ringleitungsgeräte. Arbeiten Sie mit uns zusammen, um Zugang zu erstklassigen Produkten zu erhalten, bei denen sowohl Qualität als auch Erschwinglichkeit im Vordergrund stehen.


Erhöhen Sie die Kapazität des Haupttransformators und verbessern Sie die Stromversorgungskapazität des Umspannwerks.

Verbessern Sie die Stromübertragungskapazität von Verteilungsleitungen und reduzieren Sie die Anzahl der Verteilungsleitungen.

Erhöhen Sie den Einspeiseradius von Mittelspannungsleitungen.

Verbessern Sie die Qualität der Stromversorgung des Mittelspannungsnetzes.

Reduzieren Sie den Leistungsverlust des Mittelspannungsnetzes.

Sparen Sie Nichteisenmetalle und Landressourcen.


Modell und Bedeutung


Servicezustand

● Höhe: ≤1000 m

Umgebungstemperatur: maximale Umgebungstemperatur +40℃, minimale Umgebungstemperatur -35℃, maximale tägliche Temperaturdifferenz 25℃;

● Relative Luftfeuchtigkeit: tägliche durchschnittliche relative Luftfeuchtigkeit ≤95 %, monatliche durchschnittliche relative Luftfeuchtigkeit ≤90 %;

● Seismische Intensität: 8 Grad;

Nennfrequenz des Systems: 50 Hz;

Jährliche Leckrate von SF6: ≤0,1 %;

Gehäuseschutzart: IP3X;

● Hinweis: Wenn Sie dieses Produkt über die oben genannten Bedingungen hinaus bestellen, wenden Sie sich bitte an unser Unternehmen.


Executive-Standard

● GB/T156 Standardspannungen

● GB 311.1 Isolierungskoordination – Teil 1: Definitionen, Grundsätze und Regeln;

● GB 38043,6 kV ~ 40,5 kV Hochspannungs-Wechselstromschalter für Nennspannungen über 3,6 kV und weniger als 40,5 kV GB 3906 Metallgekapselte Wechselstromschaltanlagen und -steuergeräte für Nennspannungen über 3,6 kV und bis einschließlich 40,5 kV;

● GB/T 11022 Gemeinsame Spezifikationen für Hochspannungsschaltanlagen und -steuergerätenormen;

● GB/T 12.022 Schwefelhexafluorid für industrielle Zwecke;

● GB16926 Hochspannungs-Wechselstrom-Schalter-Sicherungs-Kombinationen;

● DL/T 404 AC-Hochspannungsschaltfeld für den Innenbereich Vollständig metallgekapseltes Ringhauptgerät


Technische Parameter

NEIN.

Name

Einheit

Lastschaltschrank

Schalter-Sicherungs-Kombinationsschrank

1

Nennspannung

kV

24

2

Nennfrequenz

Hz

50

3

Nennstrom

A

630

125

4

Bemessungslastausschaltstrom

A

630

125

5

Bemessungskurzzeitstromfestigkeit (effektiv) (3 s)

kA

20

6

Bewerteter Spitzenstrom

kA

50

7

Abschaltstrom im geschlossenen Regelkreis

A

630

8

Maximaler Übertragungsstrom

A


31.5

9

Prospektiv Kurzschlussunterbrechung Strom der Sicherung (wirksam)

kA


1400

10

2s Kurzzeitstromfestigkeit des Erdungsschalters

kA

20

11

Bemessungsstrom-Ausschaltzeiten

Zeit

≥100

12

Mechanisches Leben

Lastschalter

≥2000

Erdungsschalter

≥2000

13

Jährliche Leckrate von SF6-Gas

Jährliche Leckrate von SF6-Gas

%

≤0,1






14

Bemessungskurzzeitige Netzfrequenzfestigkeit (effektiv)

Über Isolierdistanz hinweg

kV

64(79)

Öffnungsweite des Schalters

kV

64(79)

Phase zu Phase, Phase gegen Erde

kV

50(65)

Nenn-Blitzimpulsfestigkeit (Spitze)

Über Isolierdistanz hinweg

kV

110(145)

Öffnungsweite des Schalters

kV

110(145)

Phase zu Phase, Phase gegen Erde

kV

95(125)

15

Temperaturanstiegsgrenze

K

Gemäß GB/T11022

16

Betriebsmechanismus


Manuell oder elektrisch plus manuell

17

Betriebsspannung

V

empfohlen DC110, optional DC24 oder DC48 AC220

18

Kriechstrecke isolierender Teile im Schrank

mm/kV

≥20(24kV)220(berechnet nach 24kV)

19

Schutzart des Gehäuses


IP3X

20

Freier Luftabstand des blanken Leiters (Phase zu Erde und Phase zu Phase)

mm

≥180

21

Bemessungsunterbrechungsstrom beim Laden des Kabels

A

25

22

Schaltinduktivitätsstrom von Leerlauftransformator

A

0~15A

23

Asynchrones Öffnen und Schließen

MS

<5

24

Hauptstromkreiswiderstand (ohne Sicherung)

<140

Hinweis: Der Nennstrom der Schalter-Sicherungs-Kombination wird für das gesamte kombinierte Gerät aus Lastschalter und ausgewählter Sicherung verwendet. Die Daten außerhalb der Klammern beziehen sich auf das Sternpunkt-Erdungssystem durch niedrigen Widerstand, die Daten innerhalb der Klammern beziehen sich auf das Sternpunkt-Erdungssystem durch niedrigen Widerstand zur Sternpunkterdung oder zum ungeerdeten System über eine Lichtbogenunterdrückungsspule.


Vollständig metallgekapseltes Ringhauptgerät

Umrissgröße


Übersichtsdiagramm des Schranks mit eingehender (abgehender) Leitung

Zweck des Schaltschranks

Schrankbreite (mm)

Schranktiefe (mm)

Schrankhöhe (mm)

Eingehend Kabinett

750

1020

1900

Ausgehender Schrank

500

1020

1900

Kabinett

500

1020

1900

Buskoppler-Schrank

500

1020

1900

Vice-Bus-Paar-Schrank

500

1020

1900

Busübergangsschrank

500

1020

1900

Messung Kabinett

1120

1020

1900

Notiz:

1. Die Nenntiefe des Schaltschranks umfasst alle Außenkanten des Türblatts (mit Ausnahme der konvexen Elemente, Schlösser, Stifte und der konvexen Teile des Türblatts).

2.Die Nennhöhe des Schaltschranks, einschließlich aller Außenkanten des Kopfes (ohne konvexe Ringe)
