Hochspannungs-Trennschalter für den Innenbereich

Hochspannungs-Trennschalter für den Innenbereich

CNKEEYA, ein renommierter Hersteller und vertrauenswürdiger Lieferant, ist ein wichtiger Akteur in der Elektrogeräteindustrie und auf die Herstellung fortschrittlicher Hochspannungs-Trennschalter für den Innenbereich spezialisiert. Diese in unserer hochmodernen Anlage mit Präzision gefertigten Trennschalter sind ein Beispiel für modernste Technologie und überragende Zuverlässigkeit in elektrischen Systemen. Als engagierte Lieferanten legen wir Wert auf die Zusammenarbeit mit namhaften Lieferanten, um die Integration erstklassiger Komponenten sicherzustellen und außergewöhnliche Leistung und Sicherheit zu gewährleisten. Mit unserer neuen Reihe von Hochspannungs-Trennschaltern für den Innenbereich setzt CNKEEYA weiterhin Maßstäbe für Langlebigkeit, Effizienz und moderne Technologie. Wählen Sie CNKEEYA als Ihren Lieferanten für die neueste Trennschaltertechnologie und erleben Sie die Zukunft zuverlässiger und fortschrittlicher elektrischer Steuerung.

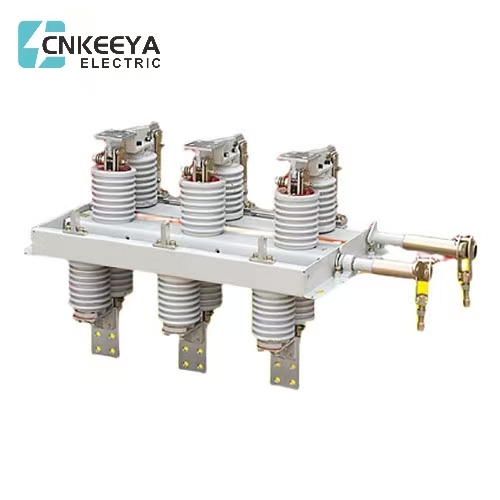

Der Trennschalter GN30-12(D) von CNKEEYA ist für den Innenbereich mit einer Nennspannung von 12 kV konzipiert und wird in einem dreiphasigen Wechselstromsystem mit einer Frequenz von 50/60 Hz betrieben. Seine Hauptfunktion besteht darin, den Strom für elektrische Hochspannungsgeräte zu unterbrechen und zu übertragen, wenn diese sich in einem unter Spannung stehenden, aber lastfreien Zustand befinden. Dieser Schalter ist mit einem beweglichen Drehkontakt ausgestattet, der einfach an der Schaltanlage installiert werden kann, und unterstützt auch die Wanddurchführung. Es entspricht den in IEC62271-102 dargelegten Standards.

Betriebsumgebung:

1. Höhe: Bis zu 1000 Meter über dem Meeresspiegel.

2. Umgebungstemperatur: Zwischen -25 °C und +40 °C.

3. Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht über 95 % und Monatsdurchschnitt nicht über 90 %.

4. Seismische Aktivität: Intensität nicht über 8 Grad.

5. Die ausgewiesenen Bereiche müssen frei von brennbaren, explosiven oder ätzenden Stoffen sein und dürfen keinen starken Vibrationen ausgesetzt sein.

Wichtige strukturelle Merkmale des Hochspannungs-Trennschalters für den Innenbereich:

1. Verfügt über ein durchdachtes Design und eine zukunftsweisende Struktur.

2. Die Kontaktpunkte sind strategisch auf zwei Ebenen verteilt, was zu minimaler Betätigungskraft und minimalem Druck führt und einfache Anpassungen ermöglicht.

3. Verbesserte Komponenten zum Fahren und Leiten.

4. Verwendet einen beweglichen Säulenkontakt, der die erforderliche Betätigungskraft effektiv reduziert und eine zuverlässige Stromkreisverbindung gewährleistet.

Technischer Parameter

Umrissmaß

GN30-12/1250 Aussehen und Einbaumaße

Bewerbung

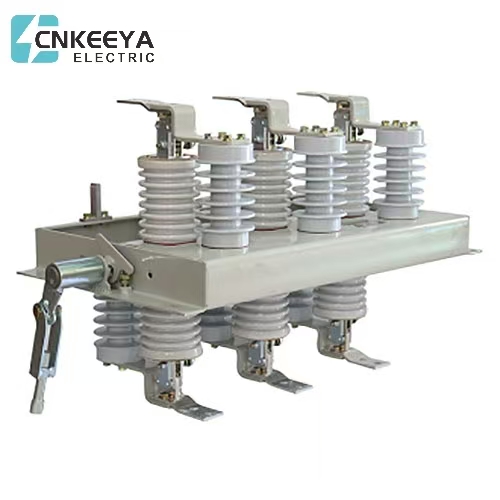

Der Hochspannungs-Trennschalter vom Typ „GW9-10G“ für den Außenbereich ist ein Hochspannungsschalter für einphasigen Wechselstrom mit 50 Hz. Das Produkt ist für Stromversorgungssysteme mit einer Nennspannung von 10 kV geeignet, um die Stromversorgung unter Spannung und ohne Last ein- oder auszuschalten.

Der Isolator verfügt über eine isolierte Hakenstange zum Betrieb.

Normale Servicebedingungen

1. Die Höhe überschreitet nicht 1000 m;

2. Die Umgebungslufttemperatur: Maximal +40 °C; Minimum: Allgemeiner Bereich -30 °C. Paramos -40 °C;

3. Der Winddruck überschreitet nicht 700 Pa (entsprechend einer Windgeschwindigkeit von 34 m/s):

4. Die Erdbebenintensität überschreitet nicht 8 Grad.

5. Die Arbeitssituation ist ohne häufige heftige Vibrationen;

8. Der Installationsort eines gewöhnlichen Isolators sollte von G9s, Rauch, chemischer Ablagerung und Salzsprühnebel ferngehalten werden. Staub

und andere explosive und korrosive Stoffe, die die Isolierung und Leitfähigkeit des Isolators erheblich beeinträchtigen.

7. Der verschmutzungssichere Isolator wird jedoch für stark verschmutzte Leitungsbereiche verwendet. Es sollte sich nicht um explosive oder feuererregende Stoffe handeln.
