Hochspannungstransformator

Die Expertise von CNKEEYA liegt in der Bereitstellung von Produkten, die internationalen Standards entsprechen und auf spezifische betriebliche Anforderungen zugeschnitten sind. Mit der Verpflichtung zur Exzellenz ist CNKEEYA ein vertrauenswürdiger Partner für Unternehmen, die zuverlässige Elektrogeräte suchen. Unsere einphasigen Spannungswandler sind ein Beweis für ihr Engagement für Qualität und Innovation auf diesem Gebiet.

Produktübersicht

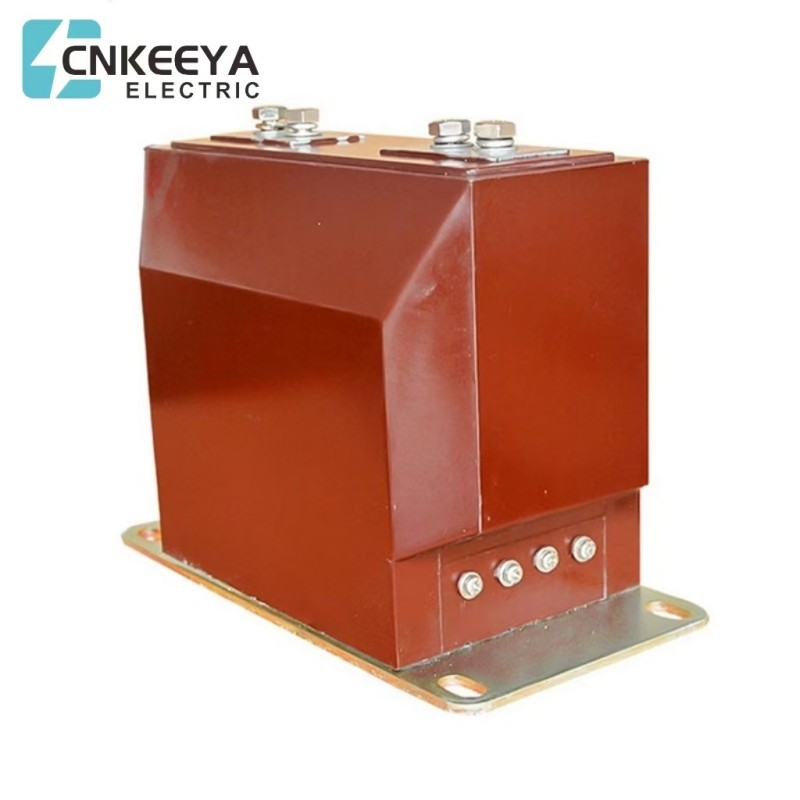

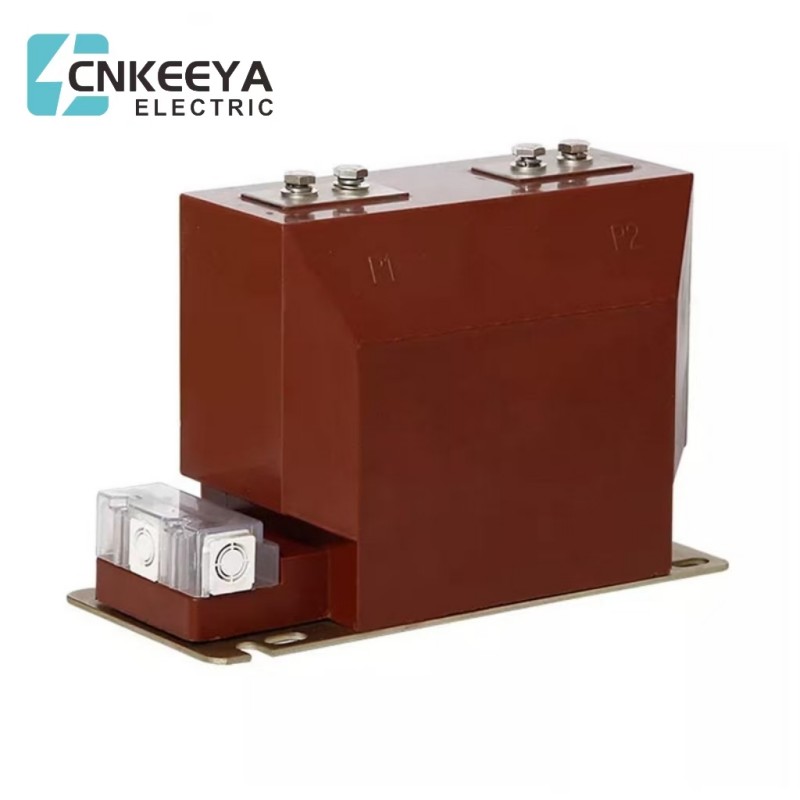

Der Spannungstransformator ist ein kompaktes, vollständig geschlossenes Innengerät aus Epoxidharzguss, das für die Messung von Spannung und elektrischer Energie sowie für den Relaisschutz in Stromversorgungssystemen konzipiert ist, die mit einer Nennfrequenz von 50 Hz und einer Nennspannung von 24 kV betrieben werden. Aufgrund seiner geringen Größe und seines leichten Designs ist es platzsparend und einfach zu installieren. Der Gesamtaufbau ist kompakt und benutzerfreundlich zugleich.

Dieser spezielle Spannungswandlertyp verfügt über eine vollständig geschlossene Konfiguration und verwendet hochwertigen kaltgewalzten Siliziumstahl für den Eisenkern. Um diesen Kern sind die Primär- und Sekundärwicklungen fachmännisch gewickelt. Darüber hinaus weist das Produkt eine hervorragende Beständigkeit gegen Verschmutzung und Feuchtigkeit auf. Seine vielseitigen Installationsmöglichkeiten ermöglichen eine Platzierung in jeder Position und Richtung. Die Nebenabgangsklemme verfügt über einen Anschlusskasten mit drei unterschiedlichen Abgangsrichtungen, was eine komfortable Verkabelung ermöglicht und die wirksame Umsetzung von Diebstahlschutzmaßnahmen ermöglicht.

Betriebsbedingungen für Hochspannungstransformatoren

● Nennspannung und -frequenz: Der Transformator sollte innerhalb des angegebenen Nennspannungs- und -frequenzbereichs arbeiten. Jede Abweichung von diesen Parametern kann zu Funktionsstörungen und möglichen Schäden führen.

● Temperatur: Die Umgebungstemperatur sollte innerhalb des angegebenen Bereichs liegen. Hohe Temperaturen können zu Überhitzung und einer verkürzten Lebensdauer der Isolierung führen, während niedrige Temperaturen die effiziente Funktion des Transformators beeinträchtigen können.

● Höhe: An hochgelegenen Standorten kann die Luftdichte verringert sein, was sich auf die Kühlung auswirken kann. Um eine optimale Leistung zu gewährleisten, sollten Transformatoren für den Betrieb in bestimmten Höhen ausgelegt sein.

● Feuchtigkeit: Der Transformator sollte vor übermäßiger Feuchtigkeit oder Nässe geschützt werden, da dies zu einer Verschlechterung der Isolierung und einer verringerten Spannungsfestigkeit führen kann.

● Umgebungsbedingungen: Transformatoren sollten so ausgelegt sein, dass sie bestimmten Umgebungsbedingungen wie korrosiver Atmosphäre, Salznebel oder anderen Schadstoffen standhalten, die sich auf die Isolierung und die Gesamtleistung auswirken können.

● Überlastfähigkeit: Die Überlastfähigkeit des Transformators sollte berücksichtigt werden. Ein Betrieb außerhalb der angegebenen Grenzwerte kann zu Überhitzung und möglichen Schäden führen.

● Kurzschlussstrom: Der Transformator sollte Kurzschlussströmen ohne übermäßige mechanische oder thermische Belastung standhalten können.

● Spannungsschwankungen: Der Transformator sollte Spannungsschwankungen innerhalb des angegebenen Bereichs bewältigen können, ohne seine Leistung oder Sicherheit zu beeinträchtigen.

● Korrekte Phasenlage: Der Transformator sollte mit der richtigen Phasenlage angeschlossen werden, um eine ordnungsgemäße Spannungstransformation sicherzustellen.

● Stabilität: Der Transformator sollte unter normalen Betriebsbedingungen stabil sein und darf keinen übermäßigen Vibrationen oder Bewegungen ausgesetzt sein.

● Kühlmechanismus: Der Kühlmechanismus, ob natürlich oder forciert, sollte so ausgelegt sein, dass er die während des Betriebs erzeugte Wärme effektiv ableitet.

● Belüftung: Es sollte für eine ausreichende Belüftung gesorgt werden, um die Ansammlung heißer Luft um den Transformator herum zu verhindern.

● Lastschwankungen: Der Transformator sollte in der Lage sein, Lastschwankungen ohne nennenswerte Auswirkungen auf seine Leistung zu bewältigen.

● Einhaltung von Normen: Der Transformator sollte den relevanten internationalen und nationalen Normen für Hochspannungsgeräte entsprechen.

Die Einhaltung dieser Betriebsbedingungen gewährleistet die sichere und zuverlässige Leistung eines Hochspannungstransformators in verschiedenen elektrischen Anwendungen. Es ist wichtig, die Spezifikationen und Richtlinien des Herstellers für bestimmte Transformatormodelle zu beachten.
