Keeya, ein renommierter Hersteller und vertrauenswürdiger Lieferant, ist auf die Herstellung hochmoderner vorgefertigter Umspannwerke amerikanischer Bauart spezialisiert. Mit einem Engagement für Innovation und Präzisionstechnik zeichnet sich unser Werk durch die Herstellung dieser fortschrittlichen Umspannwerke aus, die den sich wandelnden Anforderungen der Elektroinfrastrukturindustrie gerecht werden.
Als engagierter Lieferant legt Keeya Wert auf Qualität und die Einhaltung von Industriestandards und bietet hochmoderne Lösungen zur Verbesserung von Energieverteilungssystemen. Mit unserer neuen Linie amerikanischer Vorfertigungs-Umspannwerke setzt Keeya weiterhin Maßstäbe für Zuverlässigkeit, Effizienz und moderne Technologie. Wählen Sie Keeya als Ihren Lieferanten für die neuesten Umspannwerke und erleben Sie die Zukunft einer effizienten und fortschrittlichen Stromverteilung.

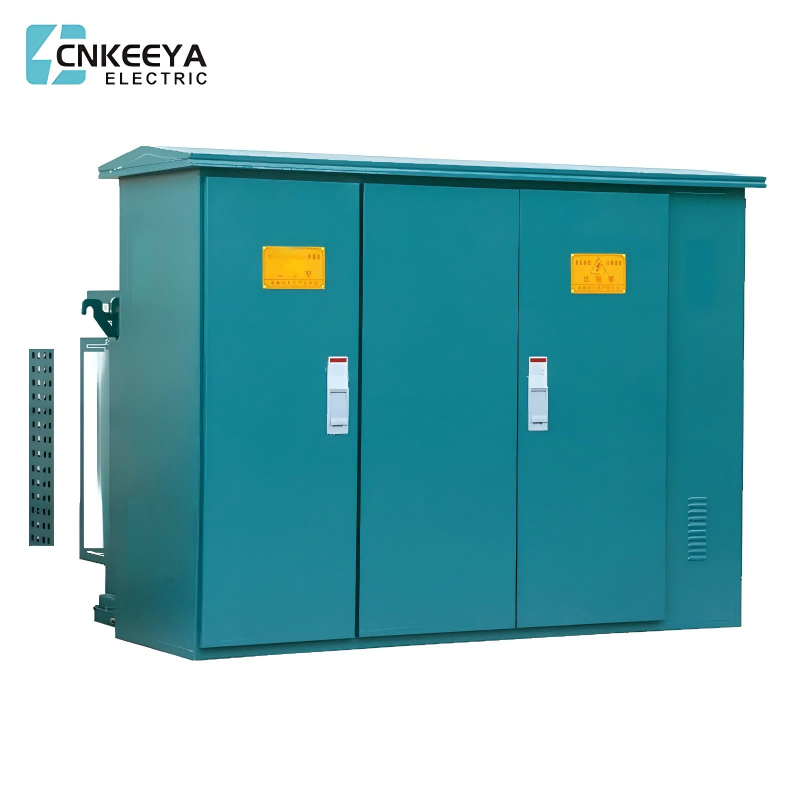

Amerikanische Vorfertigungsstation der Serie ZGS11-12 (amerikanischer Typ) Mit geringem Volumen, einfacher Installation und Wartung, geringem Geräuschpegel, geringem Verlust, Diebstahlschutz, Überlastfähigkeit, vollständigem Schutz und anderen Eigenschaften. Es eignet sich für neue Wohngebiete, Grünanlagen, Parks, Bahnhöfe, Hotels, Baustellen, Flughäfen und andere Orte.
Vorfertigungs-Umspannwerk der Serie ZGS11-12 vom amerikanischen Typ (amerikanischer Typ), geeignet für 10-kV-Ringnetzstromversorgung, Doppelstromversorgung oder Terminalstromversorgungssysteme, wird als Umspannwerk, Messgerät, Kompensationssteuerung und Schutzgerät verwendet. Dieses Produkt entspricht den folgenden Normen: GB/T17467-2020 „Vorgefertigte Hochspannungs-/Niederspannungs-Umspannwerke“ und DL/T537-2018 „Technische Bestellbedingungen für 6-35-kV-Kasten-Umspannwerke“.
● Höhe: nicht mehr als 1000 m;
● Umgebungstemperatur: -35℃~+40℃;
● Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %, Monatsdurchschnitt nicht mehr als 90 %;
● Installationsort: keine Brand-, Explosionsgefahr oder chemische korrosive Gase und gut belüftet, der Neigungswinkel des Bodens beträgt nicht mehr als 3°.
Technische Parametertabelle für vorgefertigte Umspannwerke
|
NEIN. |
Artikel |
Einheit |
Technischer Parameter |
|
1 |
Nennspannung |
kV |
12/0,4 (HV/LV) |
|
2 |
Max. Betriebsspannung |
kV |
12(HV-Schlitten) |
|
3 |
Nennfrequenz |
Hz |
50 |
|
4 |
Nennleistung |
kVA |
50-1600 |
|
5 |
1 Minute Spannungsfestigkeit |
kV |
35 |
|
6 |
Blitzstoßspannung |
kV |
75 |
|
7 |
Kühlcode |
|
Im Ölbad selbstgekühlt |
|
8 |
Hoch Ausschaltstrom der Spannungssicherung |
kA |
50 |
|
9 |
Ausschaltstrom der Stecksicherung |
kA |
2.5 |
|
10 |
Umgebungstemperatur |
℃ |
-35~+40 |
|
11 |
Zulässiger Temperaturbereich der Spule |
℃ |
65 |
|
12 |
Regelung der Leerlaufspannung |
|
±5 % oder ±2×2,5 % |
|
13 |
Geräuschpegel |
db |
50 |
|
14 |
Schutzlevel |
|
P43 |
ZGS11-12 Vorgefertigte Unterleitung (amerikanischer Typ)
Technische Anforderungen:
1. Beziehen Sie sich auf die tatsächliche Größe der Kombination:
2. Die Oberfläche der Betonplattform muss eben sein und die kombinierte Umspannstation muss durch Drücken der Plattenfixierung auf der Plattform befestigt werden.
3. Die Form der Erdungsschiene und der Kabelbefestigungshalterung kann entsprechend der tatsächlichen Situation bestimmt werden;
4. Kabelbefestigungsrahmen und Erdungsschiene sollten eingebettet sein;
5. Die Position des Einlass- und Auslasskabellochs wird entsprechend der spezifischen Situation bestimmt;
6. Nach der Installation muss an der Vorderseite des Schalters ein Abstand von mindestens 1,5 m vorhanden sein, um den Betrieb zu erleichtern.
7. Das Erdungsgitter kann aus 12 verzinktem Rundstahl oder 40×4 verzinktem Flachkupfer bestehen. Der Erdungswiderstand sollte den Anforderungen der Energieabteilung entsprechen.
Breite des Kabelkanals
Konstruktionszeichnung für Kabeleinlass und -auslass des Umspannwerks (YB6)
