Genaue Energiemessung, Strommessung und Schutz von Stromverteilungsleitungen, Transformatoren und elektrischen Geräten im Stromnetz

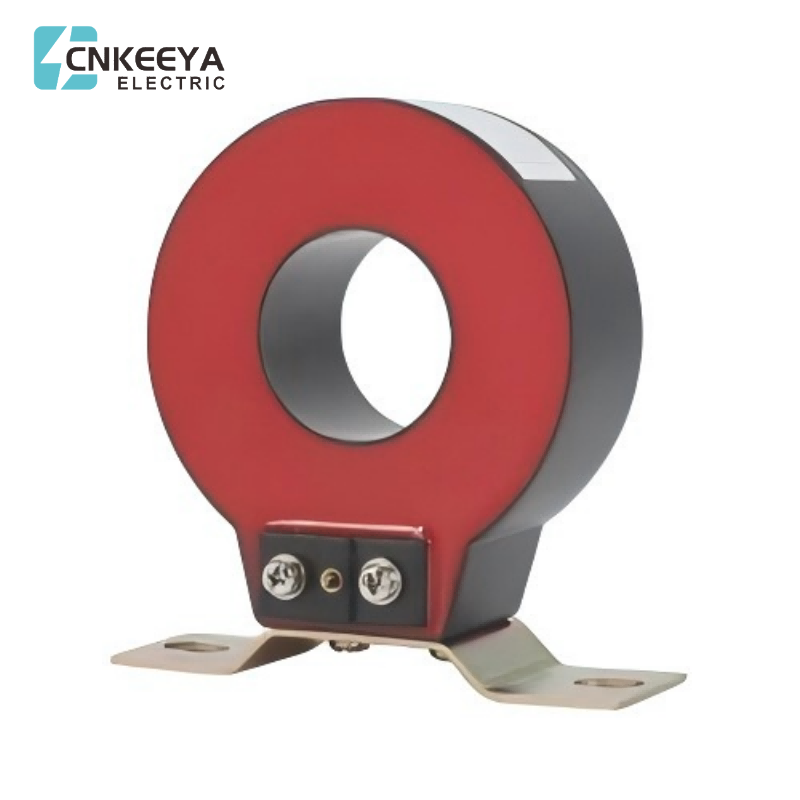

Der hochpräzise Stromtransformator LMZC(1、2)-10 eignet sich für Wechselstromsysteme mit 35 kV und 10 kV darunter. Strom- und Energiemessung und Schutz von Stromversorgungsgeräten. Der Stromwandler bietet die Vorteile einer geringen Größe, eines geringen Gewichts, einer einfachen Installation usw. Merkmale. Der Messkern dieser Stromwandlerserie ist ein Verbundwerkstoff mit hoher Permeabilität und geringer magnetischer Sättigungsinduktion. Als magnetisches Material weist der Goldeisenkern eine hohe Messgenauigkeit und einen hohen Instrumentensicherheitsfaktor auf. Das hochwertige importierte Siliziumstahlblech wurde nach der Verarbeitung weiterentwickelt und dient als Eisenkern zum Schutz der Wicklung, um den genauen Grenzkoeffizienten sicherzustellen. Ringkern und Sekundärwicklung werden verwendet. Hochwertiges Epoxidharz wird im Vakuum in eine flammhemmende Kunststoffhülle gegossen, feuchtigkeitsbeständig, stabile Leistung und wartungsfrei. Dieser Typ des Stromwandlers ist klein, leicht und platzsparend. Die Befestigung erfolgt im Kabelraum des Schaltschrankes des Ringnetzschrankes. Führen Sie das Kabel einfach durch das Innenloch, was einfach, schnell, harmonisch und schön ist.
Betriebsbedingungen: Umgebungstemperatur: -35 °C bis +55 °C, nicht mehr als +40 °C.
Die Höhe über dem Meeresspiegel: 0 ~ 3000 m.
Atmosphärenbedingungen: Keine stark verschmutzten Gase, Erosions-, Erosions- oder Radioaktivitätsgase. Technische Parameter: Nennfrequenz: 50 Hz oder 60 Hz
Nennsekundärstrom: 5A oder 1A
Spannungsfestigkeit der Sekundärwicklungsleistung: 3 kV, 1 min
Sicherheitsfaktorbewertung (FS) < 5
Anwendungsstandard: GB1208-2006; IEC 60044-1; NTC 2205
Genauigkeitsklasse: 0,5S oder 0,5, 1;
