SF6-Barometer SF6

Überblick

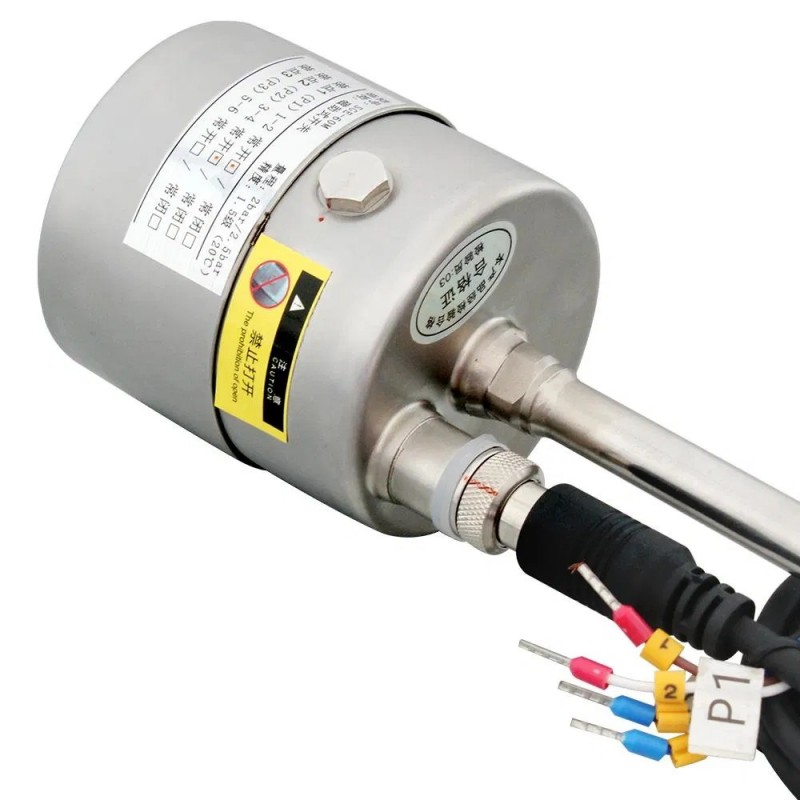

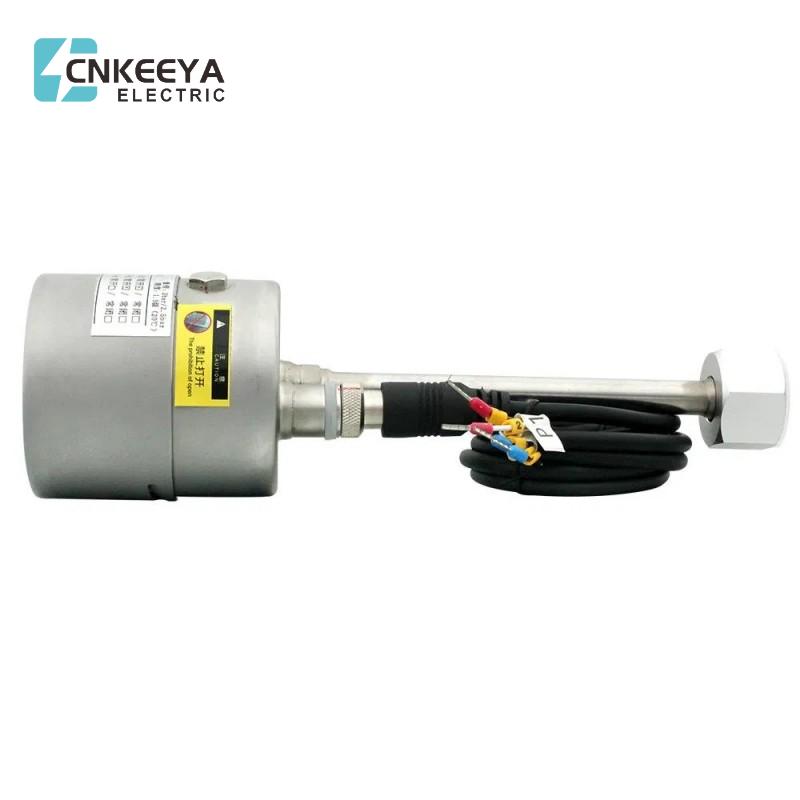

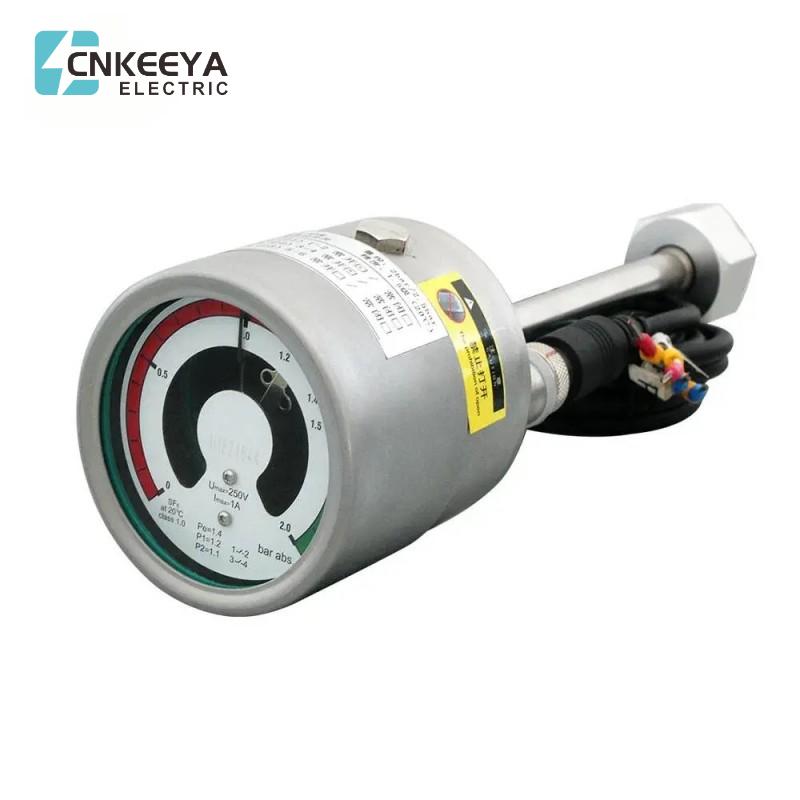

SF6-Barometer SF6

Wird zur Bestimmung der Dichte von SF6-Gas in einem geschlossenen Behälter verwendet, weit verbreitet in Mittelspannungsschaltanlagen und GIS, kann unter schwierigen Außenbedingungen eingesetzt werden. Kleines Volumen, speziell angepasste Installationsschnittstelle, bequem und zuverlässig. Die Druckschnittstelle kann entsprechend den Kundenanforderungen angepasst werden. Je nach Benutzeranforderungen können mehrere Schaltkontakte bereitgestellt werden.

Technischer Parameter

1. Schalendurchmesser: φ60 mm

2.Schalenmaterial:Edelstahl

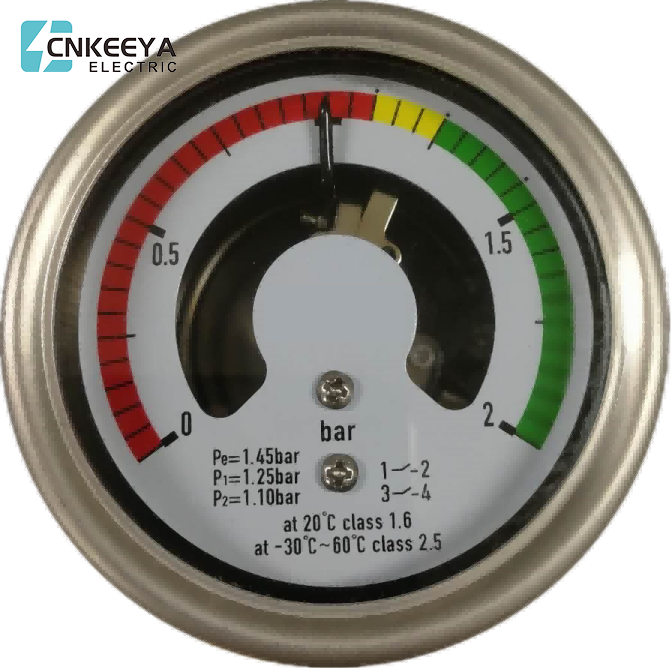

3. Messbereich: 0–2 bar (abs.)

4. Messgenauigkeit: 1,5 Grad (bei 20 °C); 2,5 Grad (bei -30 °C bis +60 °C) (Gaszustand)

5. Arbeitsumgebung: Temperatur -30 °C bis +60 °C, relative Luftfeuchtigkeit ≤ 95 % relative Luftfeuchtigkeit

6.IP-Schutzart: IP65

7. Absolute Leckrate: ≤1X10-9Pa.m³/(Helium-Leckprüfung)

8. Kontaktformular: Magnetisch unterstützter elektrischer Kontaktschalter (maximal zwei Gruppen, normalerweise offen oder normalerweise geschlossen, drei Gruppen können je nach Kundenanforderung angepasst werden)

9.Installation: Axialrichtung

10. Isolationsleistung: Isolationswiderstand > 100 MΩ (500 VDC)

Isolationsfestigkeit: 2000 V, 50/60 Hz, 1 Minute

11. Elektrische Parameter des Kontakts: Leistung 30 VA, maximale Arbeitsspannung: 380 V, maximaler Strom: 1 A

12. Gewicht: 0,3 kg

13.Druckempfindliche Komponente: Bourdon-Röhren
