Vakuum-Leistungsschalter für den Außenbereich

Der Outdoor-Vakuum-Leistungsschalter von CNKEEYA ist ein zuverlässiges und langlebiges elektrisches Hochleistungsgerät, das für Stromverteilungssysteme im Freien entwickelt wurde. Seine hervorragende Leistung und Zuverlässigkeit machen ihn zu einem der bevorzugten Leistungsschalter in der Energiebranche.

1. Produktbeschreibung

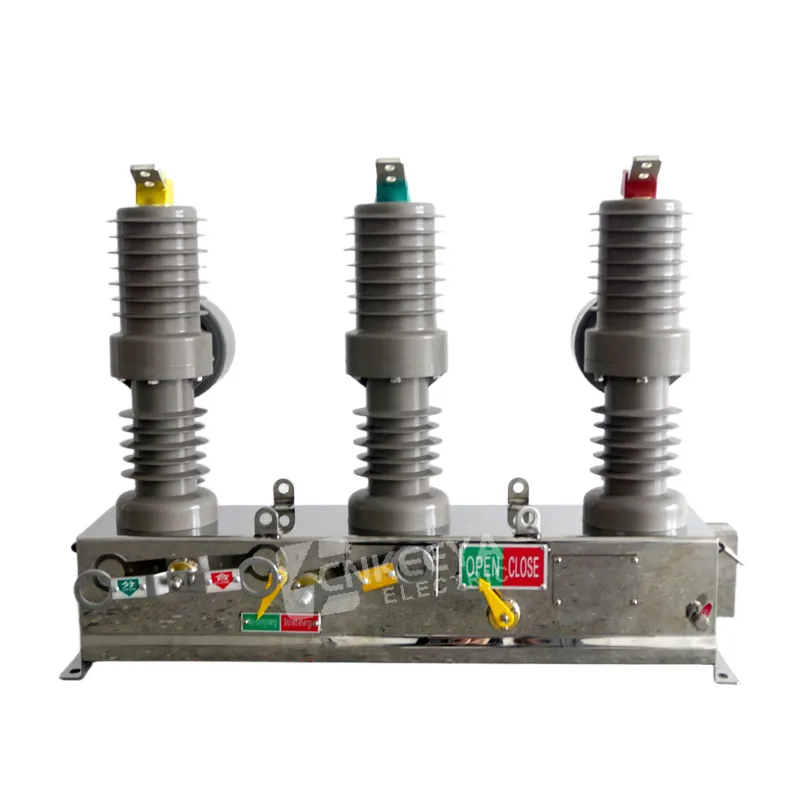

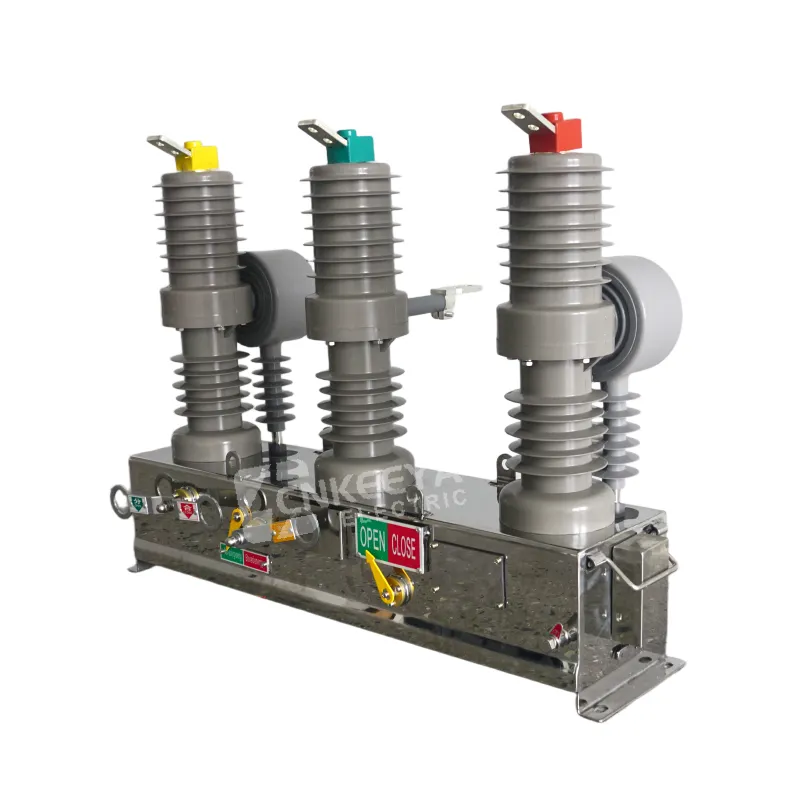

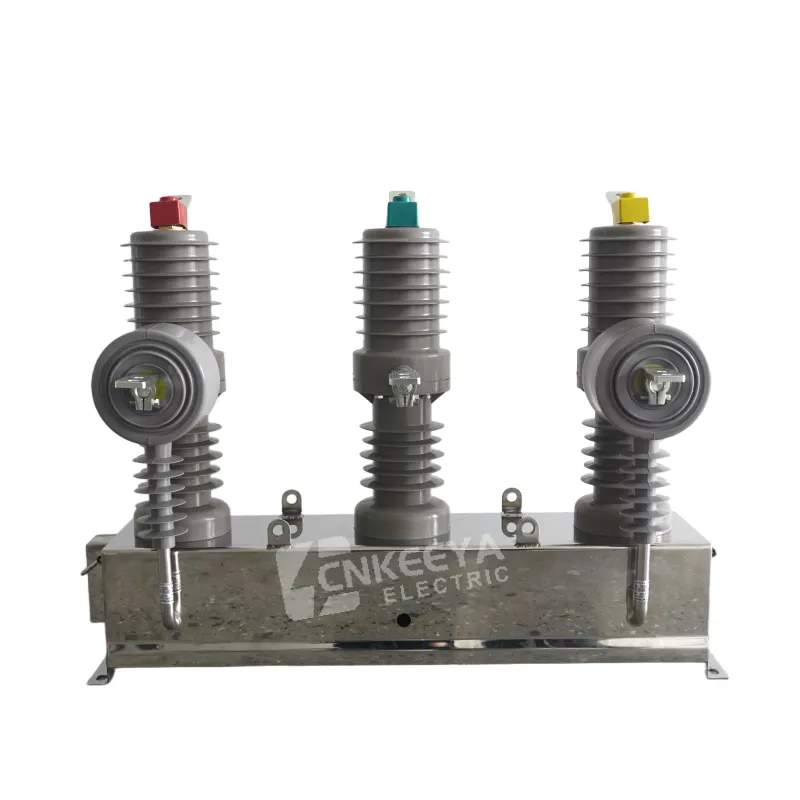

ZW32-12/630-20 ist ein 12-kV-Vakuum-Leistungsschalter für die Mastmontage im Außenbereich. Nennfrequenz: 50 Hz dreiphasiger Wechselstrom;

Modellbedeutung

ZW32: Vakuum-Leistungsschalterserie für den Außenbereich

12: Nennspannung 12 kV

630: Nennstrom 630A

20: Bemessungskurzschlussausschaltstrom 20 kA

Produktbeschreibung:

Der Vakuum-Leistungsschalter für den Außenbereich ist ein fortschrittlicher Leistungsschalter, der speziell für Hochspannungs-Stromverteilungssysteme im Freien entwickelt wurde. Es nutzt die Vakuumlichtbogen-Löschtechnologie, um zuverlässige Schutz- und Steuerungsfunktionen für Ihr Stromnetz bereitzustellen.

2. Produktmerkmale

2.1 Strukturdesign

Vollständig geschlossene Dreiphasen-Säulenstruktur, eingebauter Betriebsmechanismus, staubdicht, feuchtigkeitsbeständig und gegen Kondensation.

Kompakte Größe und geringes Gewicht, einfache Mastmontage, kein spezielles Fundament erforderlich.

Optionaler Trennschalter mit sichtbarer Sollbruchstelle in der Öffnungsposition und Fehlbedienungssperre für Wartungssicherheit.

2.2 Isolierung und Lichtbogenlöschung

Mit Vakuumunterbrecher, ölfrei und SF6-frei, umweltfreundlich ohne Brand- oder Explosionsrisiko.

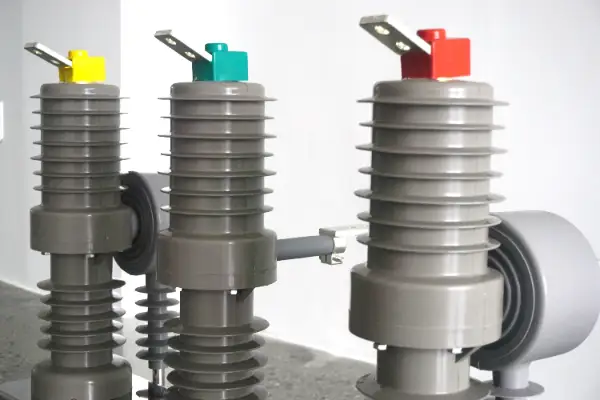

Isolierung aus Silikonkautschuk-Verbundmaterial, ozonbeständig, UV-beständig und stark hydrophob; Anwendbar für einen weiten Temperaturbereich von -40℃~+70℃ und Umgebungen mit Verschmutzung der Klasse IV.

Kupfer-Chrom-Kontakt mit axialer Magnetfeldstruktur, starkem Schaltvermögen und langer elektrischer Lebensdauer, ideal für häufigen Betrieb.

2.3 Betrieb und Steuerung

Federmechanismus/Permanentmagnetmechanismus optional, Unterstützung manuell, elektrisch und Fernbedienung.

Permanentmagnetmechanismus mit weniger Teilen und kurzer Übertragungskette; Mechanische Lebensdauer bis zu 30.000 Mal, Öffnungszeit ≤8 ms.

Externer CT/PT konfigurierbar, integrierter Überstrom-, Sofortauslöse- und Erdschlussschutz; Ausgestattet mit intelligenter Steuerung für Wiedereinschaltung und Fehlerspeicher.

2.4 Material und Schutz

Gehäuse: Edelstahl/Dacromet-Rostschutzbeschichtung mit UV-beständigem Lack, salznebel- und korrosionsbeständig.

Vollständig versiegeltes Design, beständig gegen 12 mm dicke Eisschicht und 35 m/s Windgeschwindigkeit, stabiler Betrieb in Höhen bis zu 2000 m.

3. Verkaufsargumente

3.1 Hohe Sicherheit und Zuverlässigkeit

Vakuumlichtbogenlöschung + umweltfreundliches Material, keine Brand- und Explosionsgefahr, wartungsfreier Betrieb.

Fehlerunterbrechung im Millisekundenbereich, schnelle Fehlerisolierung zur Minimierung des Ausmaßes von Stromausfällen.

3.2 Intelligente Kompatibilität

Kompatibel mit der Automatisierung des Verteilungsnetzes, unterstützt Fernüberwachung, Daten-Upload und aktiven Fehleralarm.

Integriertes Primär- und Sekundärdesign, konform mit nationalen Netzstandards, einfache Anbindung an ein intelligentes Stromnetz.

3.3 Kostengünstig und hocheffizient

Lange mechanische und elektrische Lebensdauer, geringere Austausch- und Wartungskosten, geringere Investitionen über den gesamten Lebenszyklus.

Einfache Installation und geringer Platzbedarf, Einsparung von Bau- und Installationskosten und Verkürzung der Bauzeit.

3.4 Hervorragende Anpassungsfähigkeit an die Umwelt

Großer Betriebstemperaturbereich, starke Schadstoff- und Korrosionsschutzleistung; Stabiler Langzeitbetrieb unter rauen Außenbedingungen, geeignet für städtische, ländliche, Berg- und Küstengebiete.

Merkmale:

Effiziente Vakuum-Lichtbogen-Löschtechnologie: Der Einsatz fortschrittlicher Vakuum-Lichtbogen-Löschtechnologie gewährleistet eine schnelle und zuverlässige Trennung des Stromkreises und reduziert Energieverluste.

Hervorragende Wetterbeständigkeit: Entwickelt, um den rauen Anforderungen der Außenumgebung gerecht zu werden, verfügt es über hervorragende wasser- und staubdichte Eigenschaften und gewährleistet so den stabilen Betrieb der Ausrüstung.

Zuverlässige Betriebsleistung: Es verfügt über eine zuverlässige Kurzschlussfestigkeit und ist für Stromversorgungssysteme unter verschiedenen Arbeitsbedingungen geeignet, um den sicheren Betrieb von Geräten und Systemen zu gewährleisten.

Intelligente Steuerung und Überwachung: Ausgestattet mit einem fortschrittlichen Steuerungssystem kann es den Betriebsstatus des Energiesystems in Echtzeit überwachen und umfassende Sicherheit bieten.

Anpassbare Konfiguration: Bietet eine Vielzahl von Spezifikationen und Modellen und kann je nach Kundenwunsch angepasst werden, um den Anforderungen verschiedener Stromversorgungssysteme gerecht zu werden.

Anwendbare Bereiche für Vakuum-Leistungsschalter für den Außenbereich:

Hochspannungs-Stromverteilungsstation

Industrielles Fabrikgelände

Windpark

Solarstromstati
